玻璃溶解装置用铂金材料
什么是“玻璃溶解装置用铂金材料”？
我们提供铂金设备，该设备由铂金和合金制成，用于高温熔化玻璃原料，是生产光学玻璃、特种玻璃和玻璃纤维的必要设备。我们通过使用增强型铂金材料“nanoplat™ ”以及对铂金设备进行电热、强度和流体模拟和设计方案，为延长设备使用寿命和减少贵金属用量做出贡献。
我们将按照您要求的规格制作能够承受苛刻条件的玻璃熔化装置。
我们已将氧化物（ZrO2）弥散强化铂金添加到产品线中，用于制造高品质玻璃的铂金设备。这可以减少设备和部件在高温下的变形，从而延长设备的使用寿命。我们还提供弥散强化铂铑合金和铂金合金，并可根据您的规格进行定制生产。
分散强化铂材
特点
- 与铂相比，高温蠕变断裂强度和高温抗拉强度得到了显着提高
- 与传统的铂材料相比，实现了显着的长寿命
- 即使是比平常更薄的铂也能达到相同的性能
- 通过减少原金量实现低成本化
用途
用于玻璃纤维制造的漏板、光学玻璃制造设备、电子元件玻璃制造设备、薄玻璃制造设备、水晶玻璃制造设备等。
晶体组织的截面照片
1600°C-1小时热处理后的状态
高温和长时间的热处理会导致晶粒长大，降低强度。
即使经过高温和长时间的热处理，也没有观察到晶粒长大，并且保持了较高的蠕变强度。
| 名称 | 组成 (wt%) | 熔点 (°C) | 密度 (g/cm3) | ||
|---|---|---|---|---|---|
| Pt | Au | Rh | |||
| Pt | 100 | － | － | 1768 | 21.45 |
| T-1 Pt | 100 | － | － | 1768 | 21.45 |
| PtRh10 | 90 | － | 10 | 1850 | 20.10 |
| PtRh20 | 80 | － | 20 | 1885 | 18.80 |
| nanoplat ™ Pt | 100 | － | － | 1768 | 21.45 |
| nanoplat ™ R | 90 | － | 10 | 1850 | 20.10 |
| nanoplat ™ BP | 100 | － | － | 1768 | 21.45 |
| nanoplat ™ BPR | 90 | － | 10 | 1850 | 20.10 |
| PtAu5 | 95 | 5 | － | 1738 | 21.30 |

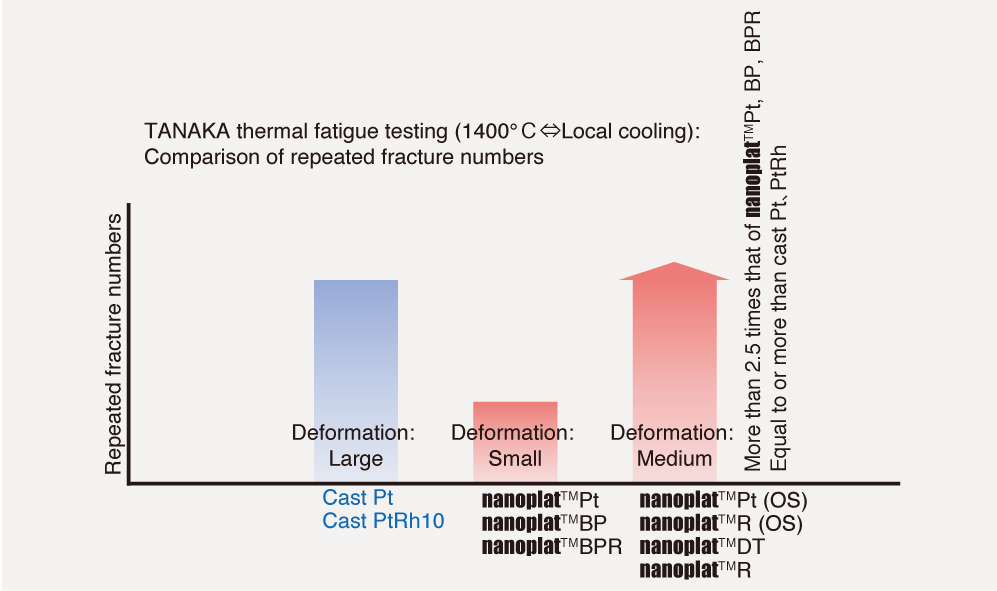

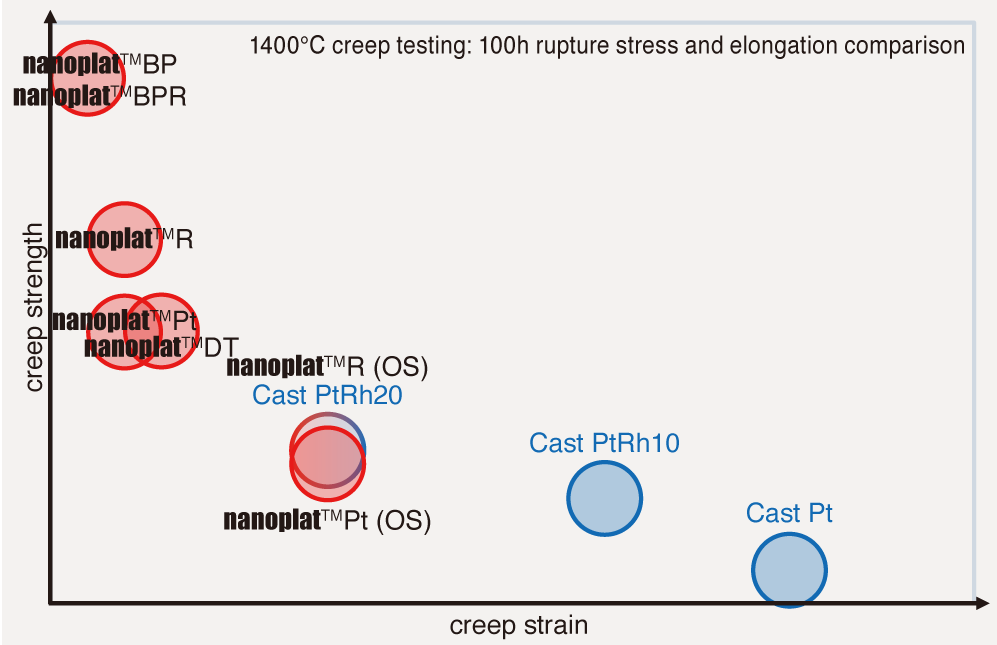

【nanoplat™ series】
1) nanoplat™ Pt
抑制高温下结晶生长、高温蠕变强度高、蠕变变形量小的材料。主要用于光学用玻璃熔解装置等不能使用PtRh合金的地方。
2) nanoplat™ R
抑制高温下晶体生长、高温蠕变强度高、蠕变变形量小的材料。
用于各种玻璃熔解装置等。
3) nanoplat™ BP
nanoplat™ 是一种高温蠕变强度高于铂的材料，且蠕变变形最小。它可用于漏板底座、搅拌器、增强材料等领域，尤其适用于铂铑合金无法使用且需要高强度的应用。
4) nanoplat™ BPR
这种材料的高温蠕变强度高于nanoplat™ R，且蠕变变形最小。它可用于需要高强度的场合，例如漏板底座、搅拌器、增强材料等。
5) nanoplat™ PtAu5、nanoplat™ PtAu5 (CG)
与玻璃间的润湿性差、以PtAu5%为基础的强化白金材料。nanoplat™ PtAu5可抑制高温下的晶体成长，并显示出高温蠕变强度高、蠕变变形量小的特性。nanoplat™ PtAu5 (CG) 可抑制晶体成长和剥离，主要为熔融皿而开发的。
6) nanoplat™ Pt (OS)、nanoplat™ R (OS)
具有相当于PtRh10~20%的高温蠕变强度，抑制晶体生长的强化铂材料。在强化铂材料中，蠕变变形量最大，耐热疲劳性也较高.。
7) nanoplat™ DT※新强化铂材料
nanoplat™与Pt相比，改善了蠕变变形量、耐热疲劳及塑性变形能力的强化铂材料。
