수소 투과막

압연박

수소 가스의 초고순도화를 실현합니다.
모든 금속 중에서 유일하게 팔라듐만이 가지는 수소가스 선택 투과성 이용한 수소 가스 정제를 실현합니다.
당사의 극박재 가공 기술과 고청정 기술에 의해 신뢰성이 높고 수소 투과 성능을 최대한으로 끌어낸 수소 투과막 제공합니다.

• 핀홀 프리
• 박막 기술, 리사이클 공정으로 귀금속 비용 절감
• 2원계, 3원계 등 폭넓은 팔라듐 합금에 대응 가능
• 합금의 용해로부터 압연까지 일관 가공.
• 불용성 개재물 혼입을 최소한으로 억제한 고청정 프로세스

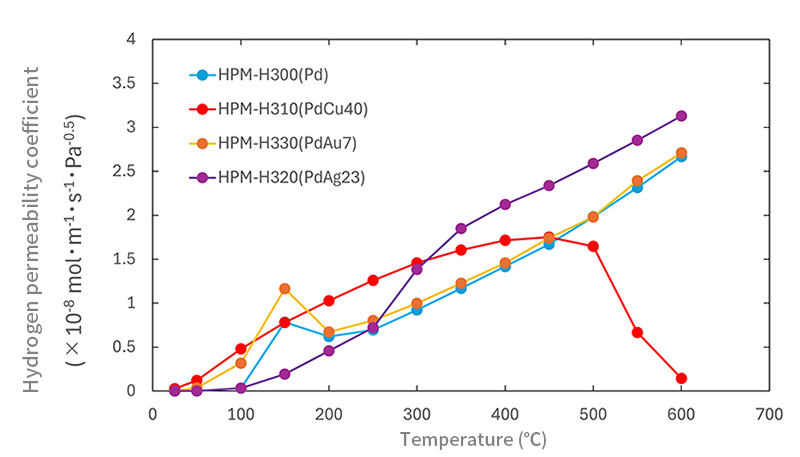

대응 범위(평가용 프로토 타입 샘플)

PdCu계에 가세해 PdAg계나 PdAu계 등의 수소 투과막 시제품도 가능합니다.
또, 조성 비율의 요망에도 대응 가능합니다.
각종 평가용의 시제품 샘플에 대해서는, 부담없이 문의하기 주세요.

팔라듐에 의한 수소 투과 메커니즘

HPM-H211 (PdCu39, 300℃ 권장)

■ 品名：HPM-H211
■ 想定用途：低温環境下での高純度水素精製・除去
■ 特徴

• 기존품(종래품) HPM-H310(PdCu40)에 비해 저온측에서 높은 수소 투과 성능
• 완전한 bcc 위상 실현으로 높은 수소 투과 성능
• 추가 가열 설비가 필요없고 가열 공정에서 설비의 산화도 감소
• 다른 기술에 비해 수소 정제 설비의 소형화에 기여

합금	두께	폭	길이	사용온도대
HPM-H310 (PdCu40)	>10µm	<120mm	<100mm	400℃
HPM-H211 (PdCu39)	>10µm	<120mm	<100mm	300℃

조성의 차이에 의한 수소 투과 계수의 온도 의존성의 차이에 대해서

종래의 귀금속막은 약 400℃의 운전 온도가 필요했지만,
HPM-H211(PdCu39)의 조성에서는 약 300℃ 부근의 온도대에서 최대 성능을 끌어낼 수 있습니다.

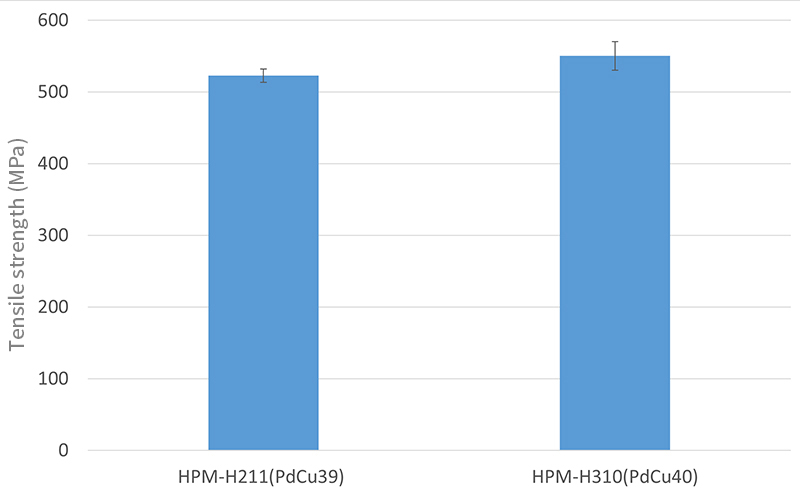

강도 비교 - HPM-H310(PdCu40) vs HPM-H211(PdCu39)

β화 열처리 후의 인장 강도는 HPM-H211(PdCu39), HPM-H310(PdCu40)에서 거의 동등하다
HPM-H310(PdCu40)과 같은 조건에서 사용 가능합니다.

HPM-L111(100℃ 권장)

100℃ 이하에서 높은 수소 투과 성능을 나타내는 세계 최초의 금속막

■ 품명：HPM-L111
■ 상정 용도：저온 환경하에서의 수소 정제 ·제거
■ 특징

• 기존품(종래품)은 400℃ 전후에서 사용되는 반면 HPM-L111은 100℃ 전후에서 사용 가능
• 100℃ 전후로 높은 수소 투과 성능을 나타내는 세계 최초의 금속막



품명	두께	폭	길이	권장 온도
HPM-H310 (PdCu40)	>10µm	<120mm	<100mm	400℃
HPM-H211 (PdCu39)	>10µm	<120mm	<100mm	~300℃
HPM-L111 (신규 개발품)	>10µm	<35mm	<85mm	~100℃

조성의 차이에 의한 수소 투과 계수의 온도 의존성의 차이에 대해서





일반적인 팔라듐 합금 수소 투과막 200℃ 이하에서 급격하게 성능이 감소합니다. 막 표면에서 막 내부로의 수소 침입 속도가 200℃ 이하에서 저하하기 때문이라고 생각되고 있습니다.

특수 표면 개질에 의해 수소 침입 속도를 향상시킴으로써 저온에서의 수소 투과 성능을 크게 향상시키는 데 성공했습니다.
