백금계 열전대

백금계 열전대

확실한 기초 기술.
폭넓은 신뢰를 얻고 있습니다.

열전대란 2 종류의 금속선을 연결해서 전기 회로를 만든 것으로, 접합 부분과 근원에 온도차가 있으면 전압 ( 열기전력 ) 이 발생하는 현상을 이용해서 전압의 크기로 온도를 산출할 수 있는 고온용 온도계입니 다. 백금계 열전대는 1,000℃ 이상의 산화 분위기 속에서 사용할 수 있기 때문에 철강이나 반도체, 유리 제조 시 등의 온도 관리에 최적입 니다.

특징

  • 수명을 마친 열전대는 정제를 하여 다시 열전대 제품으로 공급 가능.
열전대의 종류・조성・사용 온도 및 사용 분위기
기호 조성(+극, -극) 사용 온도
R PtRh13%、Pt 상용 한도:1,400℃, 과열 사용 한도:1,600℃
S PtRh10%、Pt 상용 한도:1,400℃, 과열 사용 한도:1,600℃
B PtRh30%、PtRh6% 상용 한도:1,500℃, 과열 사용 한도:1,700℃

※희망하시는 선경으로 가공합니다

용도

  • 철강, 전기, 유리, 반도체 제조, 화학 등의 산업용 온도제어 센서

TEMPLAT

R형 열전대의 (–)극에 사용되는 순백금이 고온하에서 파단하기 쉬운 결점에 대해 세계 최초로 산화 지르코늄을 백금 중에 분산시 켜 (–)극 측의 고온 크립 강도를 종래의 10배로 높였습니다.

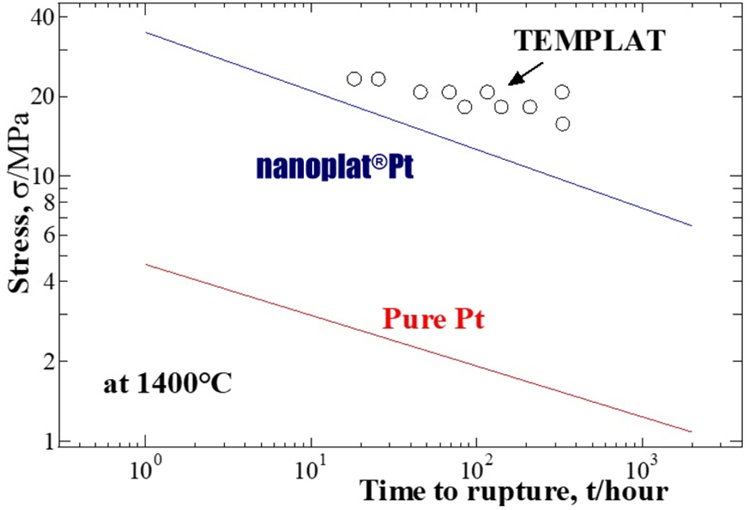

1,400℃에서의 초기 응력과 크립 파단

초기 응력과 Creep 파단 시간

TEMPLAT를 고순도 백금이나 종래의 산화물 분산 강화 재료(GTH)와 비교하면 TEMPLAT는 같은 파단 시간이라도 순백금보다 수 배에서 수십 배 파단 응력이 향상되었습니다. 또한, 단면 조직의 비교에서 TEMPLAT의 금속 조직은 크립 시험 후라도 변화는 보이지 않으며, 단선의 주원인인 대나무 마디 구조는 형성되지 않았습니다.

※대나무 마디 구조
가는 선재로 결정립이 조대화되고, 결정립계가 선 직경을 완전히 횡단함에 이른 상태. 선재를 대나무에 비유하면 결정립계가 어디까지나 대나무의 마디와 같이 보이는 것에서 이렇게 불린다.

현재 (–)극 측에 사용되어 있는 순백금과 같은 열기전력 특성을 나타내므로 종래의 라인을 그대로 교체할 수 있습니다.

※기본 선재의 굵기는 ф0.5, 정도는 Class 2입니다.
ф0.5 미만은 최대 3m가 됩니다.
다른 원료 선재의 굵기 및 Class 1인 재료를 희망하시는 분은 별도로 문의해 주시기 바랍 니다.
