크로스바 접점 (Micro profiles)
크로스바 접점 (Micro profiles)란?
전자기기의 신호 제어 부품 인 릴레이나 스위치 등에 사용되는 초소형 접점입니다. 릴레이는 외부로부터 전기 신호를 받아 전기 회로의 개폐나 전환을 실시하는 부품이며, 통신 기기, 설비 기기, 가전 제품 등 다종 다양한 디바이스에 널리 사용되고 있습니다.
릴레이 스위치의 소형화를 저비용으로 실현합니다.
독자적인 정밀 접합 기술을 구사해, 미소 전류로부터 수 암페어까지의 폭넓은 부하에 대응하는 이종 금속 다층 접점을 실현합니다.
다나까귀금속의 크로스바 접점 (Micro profiles)
특징
- 이종 금속의 다층 접합이 가능
- 전체 길이에 걸쳐 우수한 접합 강도를 갖는 테이프 형상의 접점
- 접점 사이즈를 소형화할 수 있다
- 접점 형상, 접점 재질의 선택지가 많아 각 층의 두께도 변경 가능
- 표면의 금(Au)층은 요구하는 특성에 따라 공법을 선택할 수 있다(클래드(Clad) or 스퍼터)
- 카드뮴이없는 은 산화물의 다층 인장도 가능 (접점 재료 는 전기접점재료 참조)
- Au층의 경도가 높기 때문에 내점착성이 향상
- Au층이 외주에 형성되기 때문에 내환경성(산화, 황화)이 향상
- Au층의 경도가 낮고 접촉 저항 안정되기 쉽다.

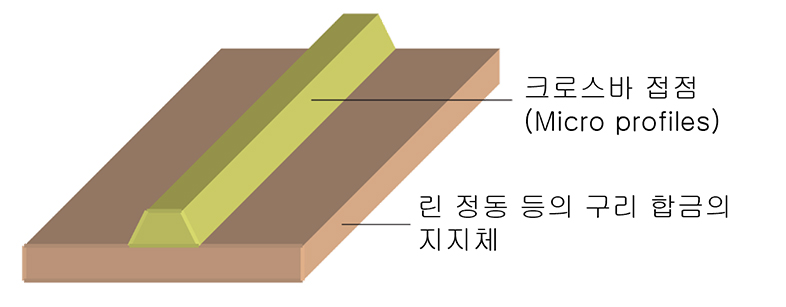

스프링재, 단자용재에 크로스바 접점 (Micro profiles)을 연속 용접
용도에 맞춘 폭넓은 접점 재질의 선택, 다양한 접점 형상에 대응이 가능합니다.
재질・형상・치수에 관해서는 상담해 주십시오.
목적
차재용 릴레이 스위치, 가전용 릴레이 스위치, 산업기기용 릴레이 스위치, 마그넷 스위치, 차단기 기타
극소 크로스바 접점 (Micro profiles)
5세대 신호 릴레이 용 차세대 접점
신호 릴레이 용 테이프 접점에 있어서, 최소 사이즈가 되는 0.2mm폭을 달성했습니다. 극소 접점을 사용함으로써 접점 자체를 경량화시켜 접점 개폐시의 바운스 나 채터링을 억제합니다.
특징
- 요구에 맞추어 Au층의 클래드(Clad), 스퍼터의 선택이 가능
- 접점 자체의 소형화·경량화에 의해, 접점의 가중치에 의해 개폐시에 발생하는 바운스를 억제
- 보다 정밀한 전기 신호의 제어가 가능 디바이스의 오작동 등을 경감
- 접점의 소형화에 의해 소비 전력화, 자원 절약화에 의한 저비용화에 기대
- 릴레이의 소형화에 공헌하고, 실장 면적 삭감을 기대할 수 있다

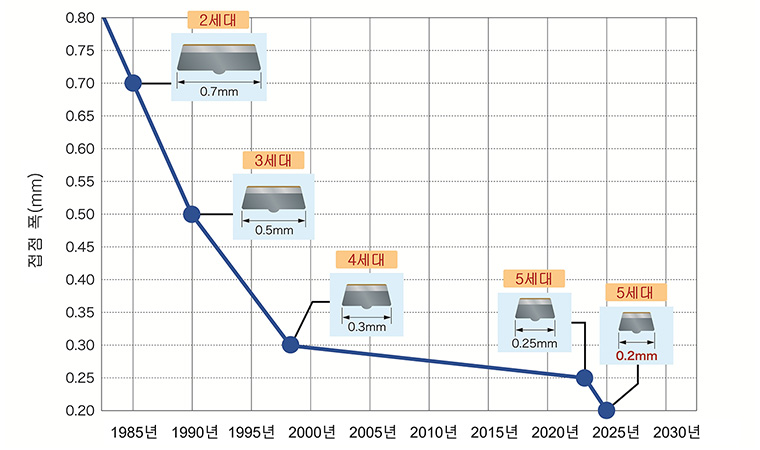

신호 릴레이 용 접점 소형화의 역사 ※ 다나까귀금속 조사
릴레이는 1830년대의 실용화 이후 다양한 전자 기기에 내장되어 왔습니다. 전자기기의 발전에 따라 신호 릴레이 및 접점 연구개발이 진행되어 릴레이와 내부에 통합되는 접점의 소형화도 진행되었다.
당사는 1970년대부터 신호 릴레이 용 접점을 개발하고 있습니다. 1998년에는 제4세대 신호 릴레이 용 접점(테이프 폭 0.3mm), 2023년에는 제5세대 신호 릴레이 용 접점(테이프 폭 0.25mm)의 개발에 성공하고 있습니다. 5세대 신호 릴레이는 통신 기기, 반도체 검사 장치, 의료 기기, 네트워크 카메라, 스마트 가전, 자동차 등 높은 신뢰성이 요구되는 다양한 분야에서 활용되고 있습니다.
