「귀금속 클래드(Clad)재」란?
구리, 구리계 합금이나 철계 합금을 베이스로, Ag계 합금, Ag 산화물계 등의 귀금속을 연속 접합 기술로 접합한 기능성 재료입니다. BeCu·시효재의 난 접합 재료, 바이메탈 효과를 노린 이종 금속 끼리의 클래드(Clad) 화. 뛰어난 평탄성, 최박 0.02mm의 판 두께 가공, 최소 ± 0.001mm의 판 두께 공차에 의한 모노 만들기가 가능합니다. 당사 기술로 고객의 비용 절감, 상품 개발을 실현합니다.

얇은 두께에서 두꺼운 두께까지 자유롭게 다층화, 다조화가 가능.
게다가 폭, 두께가 자유롭게 선택할 수 있는 긴 재료입니다.

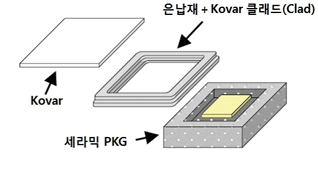

구리, 철계 재료를 베이스로 귀금속을 클래드(Clad) 한 긴 재료. 독자적인 연속 접합 기술로 다층화, 다조화, 폭, 두께의 자유도를 더욱 높였습니다. 필요 최소한의 귀금속으로 최대의 효과를 발휘하는 저비용 재료입니다. 요구에 따라 베릴륨 구리의 베이스재나 납땜 클래드(Clad)재 제공 가능합니다.

귀금속 클래드(Clad)재

특징

얇은 두께(0.5μm 두께)에서 두께 두께(총 두께의 1/2)까지의 광범위에 대응
밀착 강도와 자유도가 높은 굽힘 가공을 실현
마무리 정밀도가 높은 긴 재료를 공급

치수 정밀도

총판 두께(㎜)	치수 허용차(㎜)
총판 두께(㎜)	두께	폭
0.05 미만	±0.003	±0.05
0.05~0.10 미만	±0.005	±0.05
0.10~0.30 미만	±0.01	±0.1
0.30~0.60 미만	±0.02	±0.15
0.60~1.00 이하	±0.03	±0.2

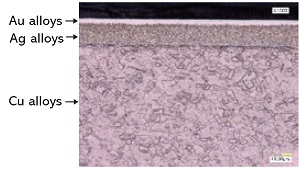

접합부 단면

재질의 조합 예

귀금속 재료	베이스재	모양	총판 두께(㎜)	총판 폭(㎜)	장폭(㎜)	장 두께비
AgPd AgPdCu SP-1 SP-2	C7701 GMX215 GMX96 CuNi20 C5212	I	0.025～0.5	7～30	0.5～5.0	1/20～1/2
AgCuNi CDF-2 AgNi	C1020 C2680 C5212	I	0.1～1.0	7～50	1.0～10.0	1/20～2/3
Ag하자	KOV	O	0.05～0.6	7～30	7～30	1/15～1/3

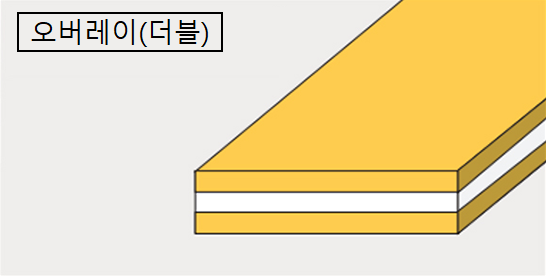

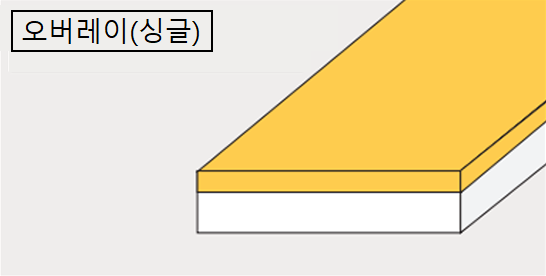

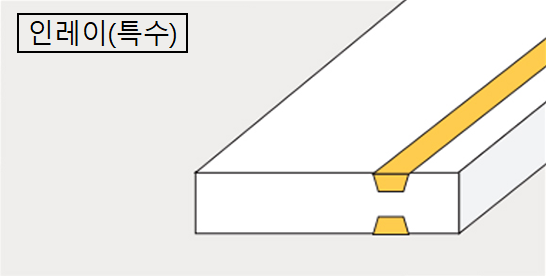

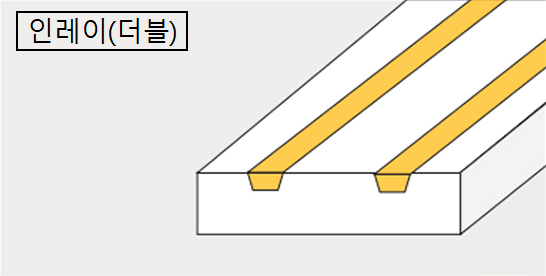

형상의 I는 상감(Inlay) 타입, O는 오버레이(overlay) 타입
재질・형상・치수에 관해서는 상담해 주십시오.

W₁, W₂= ±0.3
측정 기준이나 공차에 관해서는 상담해 주십시오.

목적

마이크로 모터용 브러시, 컴뮤테이터
센서, 스위치, 릴레이, 커넥터 등

접점재의 종류

주요 용도: 마이크로 모터용 브러시, 센서
제품명	조성(wt%)					비커스 경도 (참고 값)
제품명	Pt	Au	Ag	Pd	기타	비커스 경도 (참고 값)
SP-1	10	10	30	35	Cu, 기타	270～360
SP-3	0.5	－	40	43	Cu	230～320
AgPd50	－	－	50	50	－	160～230
AgPd30	－	－	70	30	－	140～210

주요 용도 : 마이크로 모터 용 커뮤테이터, 슬라이드 스위치
제품명	조성(wt%)					비커스 경도 (참고 값)
제품명	Pt	Au	Ag	Pd	기타	비커스 경도 (참고 값)
SP-2	5	70	10	－	Cu, 기타	170～210
CDF-2	－	－	92.5	－	Cu, 기타	120～170
AgCuNi	－	－	95.5	－	Cu, 기타	110～160
CDF-4	－	－	98.2	0.5	Cu, 기타	85～150

베이스재의 종류

C1020, C5210, C7701, CuNiSn계, BeCu, 코바르, 코르손계 등 용도에 맞춘 베이스재로 클래드(Clad) 제품을 공급합니다. 접점재와의 조합은 상담해 주십시오.
