귀금속 및 귀금속 선재 (본딩 와이어)
핵심 기술
"귀금속"과 마주 보고 자란 기술
본딩 와이어 제조에 의해 기른 금(Au)이나 은(Ag), 구리(Cu), 알루미늄(Al)의 극세신선, 귀금속 코팅, 고순도 용해, 마이크로 압연 등의 선진적인 금속 가공 기술. 다나까전자공업은 이러한 기술을 전개하여 보석과 의료, 자동차, 차세대 통신, 에너지 절약 등의 분야에 공헌해 나갈 것입니다.

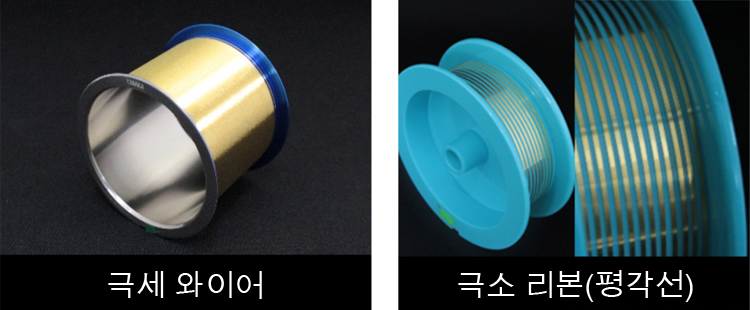

극세 신선

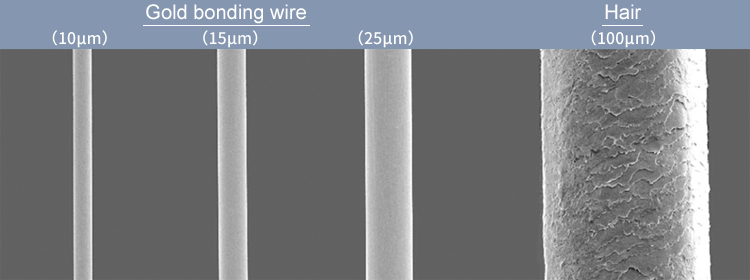

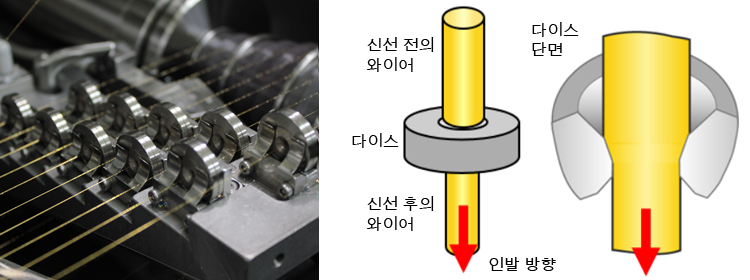

극세 귀금속 와이어의 신선 가공을 자랑하고 있습니다. 신선 가공이란 다이스라고 불리는 지그에 금속 재료를 통해 와이어 형상으로 가늘게 가공하는 가공법. 오랜 세월 축적해 온 독자적인 신선 기술에 의해, 수십장의 다이스를 사용해 섬세한 와이어 축경을 실시해, 최소로 직경 10um의 귀금속 와이어 신선 가공을 실현. 또, 독자적인 권취 기술의 조합에 의해, 5000m 이상의 장척화한 극세 신선을 가능하게 하고 있습니다.
고순도 용해
독자 용해 기술에 의해 첨가 원소를 약간 ppm 오더로 첨가한 고순도 합금의 제조가 가능합니다.
또한 독자적인 진공용해 기술에 의해 고순도의 재료 제공을 실현하고 있습니다. 신선·열처리 프로세스의 최적화에 의해 결정 조직을 제어해, 선경 수십um의 미세 와이어 등에 있어서도, 매우 균일성이 높은 제품을 제공 가능합니다.
마이크로 압연

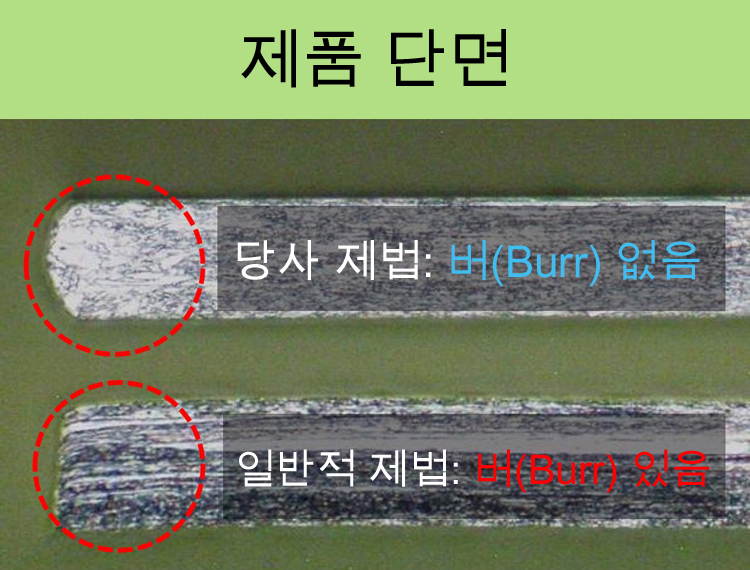

압연이란, 회전하는 롤에 금속 재료를 투입하여, 얇고 평탄한 리본재 등을 제조하는 가공 공정을 말한다. 100~600um의 와이어를 압연하는 독자적인 기술로, 슬릿 가공으로는 할 수 없었던 단면의 버가 없는 리본재의 제조를 실현. 또한, 차량 탑재 디바이스용의 고도의 접합성 에의 요구에도 대답하기 위해서, 표면의 요철을 평균 1um 이하의 레벨까지 줄인 경면 압연과 본딩 와이어와 동등한 표면 청정도 관리로, 반도체 품질의 제품을 제공하고 있습니다.
귀금속 코팅
당사는 반도체 실장의 모든 요구에 부응하기 위해 독자적인 프로세스로 가공한 청정한 와이어에 귀금속 코팅을 실시함으로써 다양한 기능을 부가하고 있습니다.
예를 들면, 최근에는 구리 와이어에 귀금속의 팔라듐을 코팅함으로써 내산화성·내부식성을 비약적으로 향상시키는 데 성공하고 있습니다.
세계 최고 점유율을 지원하는 제조 공정
클린 룸에서 일관 생산
용해로부터 신선, 권취까지의 전 공정을 철저 관리된 클린 룸내에서 실시하고 있습니다. 표면 오염이 적고 매우 깨끗한 제품을 제공합니다.
본딩 와이어 제조 흐름
1. 용해
고순도의 금속과 미량 첨가 원소를 용해시켜 다양한 기능을 갖춘 합금 소재를 주조 하는 공정
2. 신선하다
다이스라고 불리는 공구를 이용하여 금속을 가늘고 와이어 형상으로 인발 가공하는 공정
3. 어닐링
어닐링하여 결정 조직을 변화시킴으로써 와이어의 경도를 조정하는 공정
4. 코팅
와이어 표면에 귀금속을 코팅하여 내식·내산화 등 기능을 부여하는 공정
5. 감기
제조한 와이어의 상처를 극한까지 억제하면서 스풀에 와이어를 감는 공정
다나까전자공업의 새로운 도전
다나까전자공업은 반도체 분야에서 기른 기술을 바탕으로 새로운 가치 창출을 목표로 합니다.

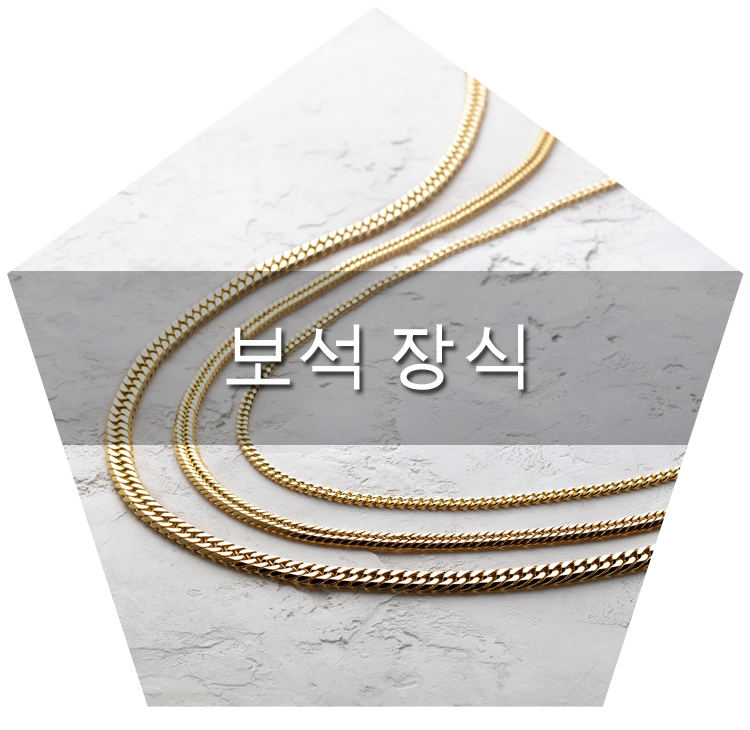

보석 장식용 선재
당사의 기술 · 소재
"반도체" 뿐만 아니라 "보석"에 전개
반도체의 핵심 재료인 금 본딩 와이어.
고순도 또한 고품질이라는 특징을 살려,
새롭게 보석 장식용의 와이어 소재로서도 제공합니다.
아름다운 "빛"과 "황금빛"은
좋은 품질의 와이어 인 증
안정된 재료 품질을 기반으로 새로운 시도에 도전.
반도체에서 축적한 기술을 살린 와이어 소재를
가늘고 아름답게 빛나는 체인으로 가공해 주셨습니다.
본딩 와이어 제조에서 축적한 기술로 기존의 순금보다 강한 순금을 개발
기존의 순금보다 높은 와이어 강도
종래의 순금은 연질이며,
강도가 필요한 제품에는 적용할 수 없
지금까지 본딩 와이어 제조에서 성장했습니다.
기술로 고순도 고강도 순금 개발에 성공

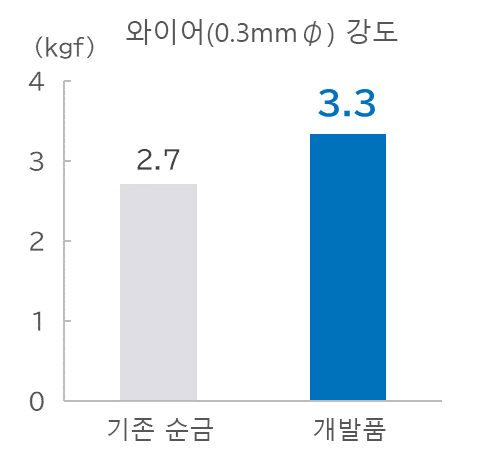

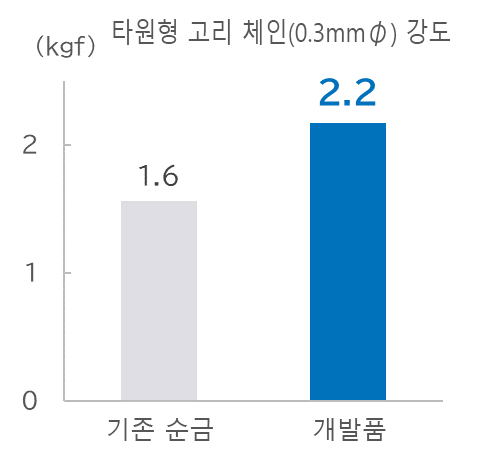

참고값: 0.3mmΦ 체인 강도
기존에 비해 체인의 강도 up이 가능
당사는 본딩 와이어로 축적한 제조 기술에 의해,
안정된 Au 와이어를 제공 가능.
고객의 목소리
최근의 귀금속 가격 상승의 뒷받침도 있어, 자산 가치가 있는 것을 착용하고 싶다고 하는 손님의 소리도 많아, 순금의 목걸이의 구입이 늘고 있습니다.
배경으로서, 신소재의 순금 목걸이는, 종래의 소재보다 경도, 인장 강도가 높기 때문에, 가늘어도 컷이 변형하기 어렵고, 끊어지기 어려운 특성을 살려, 심플한 스테디셀러 디자인으로부터 화려한 디자인까지, 여러 종류의 순금 체인을 제안하는 것이 가능하게 되었습니다.
귀금속 그 자체의 아름다움이나 빛을 즐길 수 있는 상품이 되고 있어, 종래의 체인보다 강도가 증가했기 때문에 안심하고 데일리 유즈 할 수 있는 체인인 점도 구입의 결정수가 되고 있습니다.
체인 목걸이 단품으로도 착용할 수 있고, 또 펜던트 톱을 붙이는 것도 추천할 수 있는 목걸이는 폭넓은 손님에게 지시해 주시고 있습니다.
2024년 11월 말 현재 매출 횟수는 전년 대비 약 2.5배 증가했습니다.
신소재를 사용하는 것으로, 품질이 안정되어 있어 단 교체시의 설비 조정이 불필요하게 되었습니다.
또, 제쇄성이 매우 양호하고, 제쇄기의 이상 정지가 한번도 없었습니다. 이것은 순금으로 처음입니다.
종래의 순금에 비해 신소재는 체인의 강도가 높고, 0.4mm의 더블 희평 체인을 가공했는데, 종래의 1.6배의 강도를 실현했습니다.
의료용 선재
부드러운 금 와이어는 저침습 치료 카테터 및 가이드 와이어 마커에 이상적인 귀금속 와이어입니다. 방사선 치료의 정밀도 향상을 위해, X선을 투과하기 어렵고 시인성이 높은, 고순도·고강도의 Au 와이어를 제공하고 있습니다.
【특징】
- 고순도(99.99% 이상)
- 높은 엑스레이 불투과성
- 오염이 적다.
- 선경 10~100µm
- 높은 생체 안전성 (불안전한 원소 미사용)
※순도, 선경 등에 대해서 커스텀 메이드도 가능합니다. 부담없이 상담해 주십시오.
Au 극소 핀(Φ60um×L55um)
고순도의 Au 와이어는 연질이기 때문에 세단에 의한 초소 핀의 제작은 곤란합니다. 당사의 Au 와이어는 순도가 99.99%이면서 최소 직경 Φ60um이라는 극소 핀의 제조가 실현 가능합니다. 테스트용 소량 샘플의 준비가 가능합니다.
【특징】
- 고순도(99.99% 이상)
- 오염이 적다.
- 절단 길이의 공차가 작음
※본제품은 개발 도상품에 대해서, 합금을 포함한 다른 금속종, 치수 등에 관해서는 문의하기 주세요.
다나까전자공업이 바라보는 미래 ～새로운 비즈니스 필드에～
