鈀包覆銅鍵合線 (PCC鍵合線)
兼顧成本和性能
此為以鈀包覆銅鍵合線表面的鍵合線。
在實現成本降低的同時，也具備鍵合性及接合信賴性。
CHR-1BK － 高信賴性標準PCC鍵合線
■特色

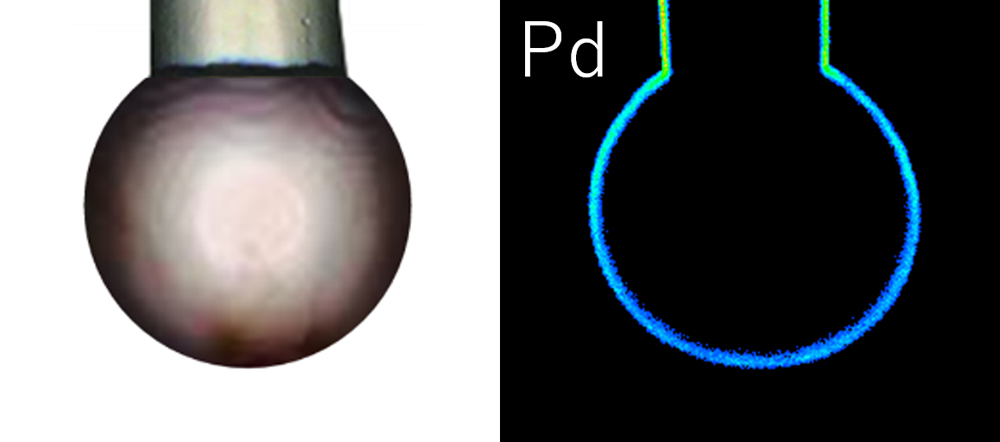

- 透過將鈀穩定分佈到FAB 表層，實現優異的接合信賴性
- 高穩定的線尾接合性
- 寬廣的打線參數設定範圍
■信賴性
下表所示的3種信賴性評估被廣泛用於確認在車用產品中，使用銅配線的互連零件的信賴性。
各評估均依據名為AEC-Q006 Grade 0的標準進行評估，符合標準的項目以藍色標示。
HTSL: High Temperature Storage Life
uHAST: unbiased Highly Accelerated Stress Test
TCT: Temperature Cycling Test
| Wire | HTSL | uHAST | TCT |
|---|---|---|---|
| Bare Cu | 1,000hr | 192hr | ＜ 2,000 cyc |
| Conventional PCC | 1,500hr | 500hr | ＜ 2,000 cyc |
| High Reliability PCC CHR-1BK |
＜ 3,000hr | ＜ 1,000hr | ＜ 2,000 cyc |
※AEC-Q006 Grade0 標準
HTSL: 175degC 2000hr
uHAST: 130degC 85%rh 192hr
TCT: -65degC 150degC 1500cyc
