什麼是貴金屬電鍍電極？
這些不溶性電極以鈦為基底，在其上電著鉑(Pt)或鉑銥合金(PtIr)。它們與各種形狀的基底相容，並具有高導電性、耐久性和氣體擴散性。它們在成本和性能之間實現了最佳平衡，同時支援綠色氫氣生產設備和鹼性離子水淨化器等應用中的長壽命和穩定運行。
PEM型水電解是利用可再生能源生產綠氫的最佳方法之一。
我們利用我們為不溶性電極開發電鍍技術，為PEM型水電解電極（進料層/GDL/PTL）提供優異的導電性、耐久性和氣體擴散性能，從而為碳中和社會做出貢獻。
PEM＝Proton Exchange Membrane (固體高分子電解質膜)
GDL =Gas Diffusion Layer (氣體擴散層)
PTL＝Porous Transport Layer (多孔傳輸層)
PEM型水電解電極 (饋電體/GDL/PTL)
田中貴金屬的PEM型水電解電極 (饋電體/GDL/PTL）
- 可以選擇符合成本和性能 (導電性、耐久性、氣體擴散性) 平衡的基材。
- 我們在各種基材上進行鉑金電鍍方面擁有豐富的經驗，包括膨脹材料、微網材料和多孔性（燒結纖維和燒結）。
【鈦 擴張網】
特色
- 因為在市場上廣泛流通，所以是比較便宜的基材。(最小開口2.0毫米x 1.0毫米)
【鈦 微網目】
特色
- 由於基材表面光滑，因此可以預期減少與CCM連接時的物理損壞。
- 開口尺寸、排列可進行原創設計。
【鈦多孔性體 (纖維燒結體、粉末燒結體)】
特色
- 這種複雜的多孔質結構有望確保均勻的氣體供應。
不溶性電極
田中貴金屬的不溶性電極
- 可提供各種貴金屬，例如白金電鍍、白金/铱合金電鍍、黃金電鍍電鍍以及氧化铱塗層。
- 基材的形狀可以對應板狀、棒狀、終端加工等各種各樣的形狀加工。
- 我們將根據您的尺寸、形狀和應用需求，為您推薦最合適的不溶性電極。
<形狀加工示例>
終端加工
<膜厚度示例>
鉑0.1µm
鉑30.0µm
各種不溶性電極應用
【鹼性離子水淨化器】【電解氫水】
特色
- 我們獨特的加工技術即使在薄膜中也能實現均勻的鉑電鍍。(Micro Plate)
- 對於防止電極結垢所需的極性切換，具有很高的耐久性。
- 與一般的塗佈燒結電極相比，可以期待延長壽命。(本公司比較)
- 通過自動式量產線，可以實現低成本的大量生產。
| SEM ×1000 | SEM-EDX Pt映射 |
|
|---|---|---|
| Micro Plate |
|
|
| 常規電鍍 |
|
|
[次氯酸水] [酸性水] [鹼性清洗水]
特色
- 我們提供一系列電極觸媒，包括電鍍鉑、鍍鉑電鍍合金和氧化銥。根據應用需求，可根據氯氣生成效率和極性轉換等特性選擇電極。
產品系列
| Pt | PtIr (KP #34) |
PtIr + IrO2 (KP #72) |
IrO2 (KP #100) |
|
|---|---|---|---|---|
| 氯化效率 | △ | 〇 | 〇 | ◎ |
| 極性轉換 | ○ | 〇 | 〇 | △ |

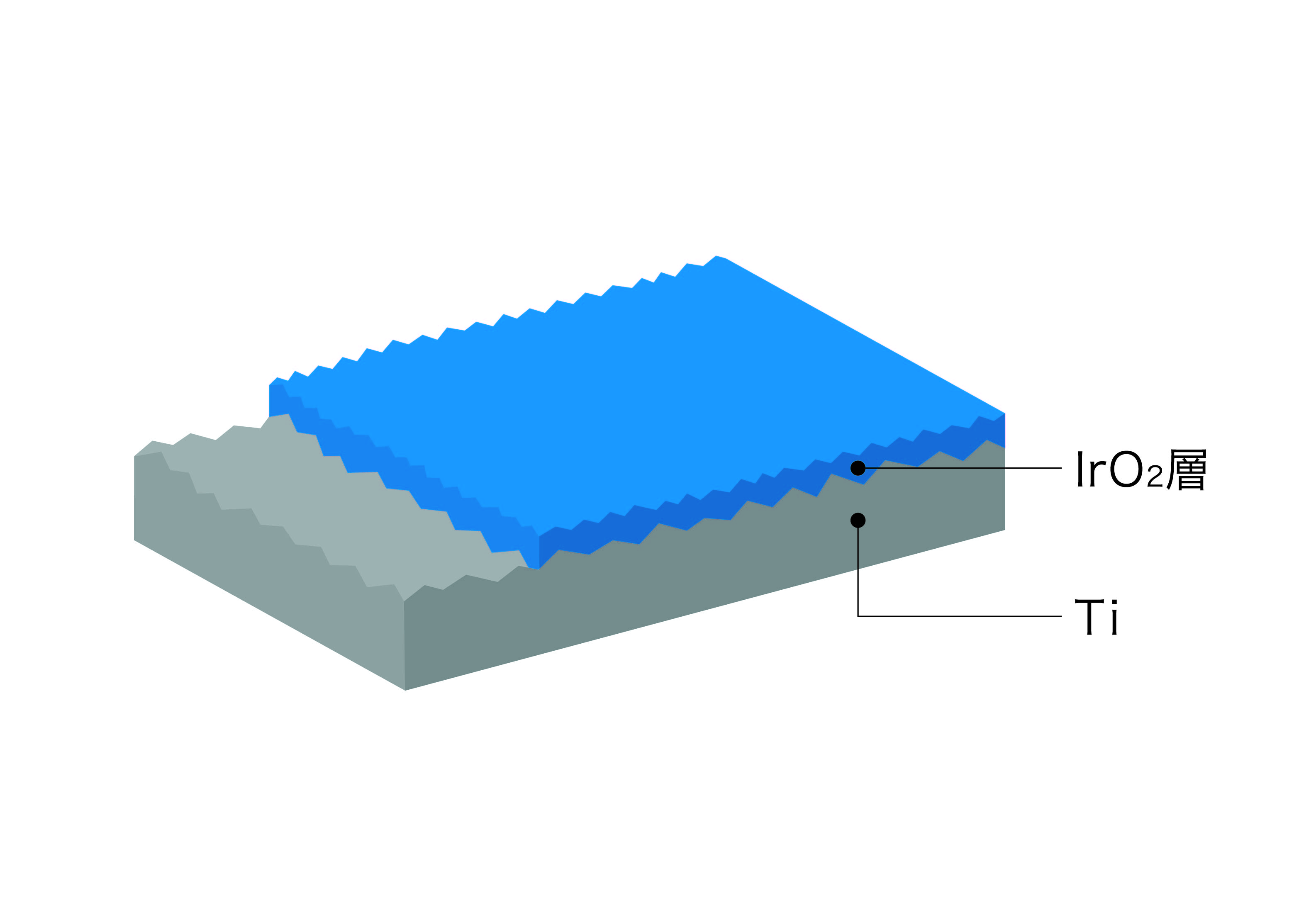

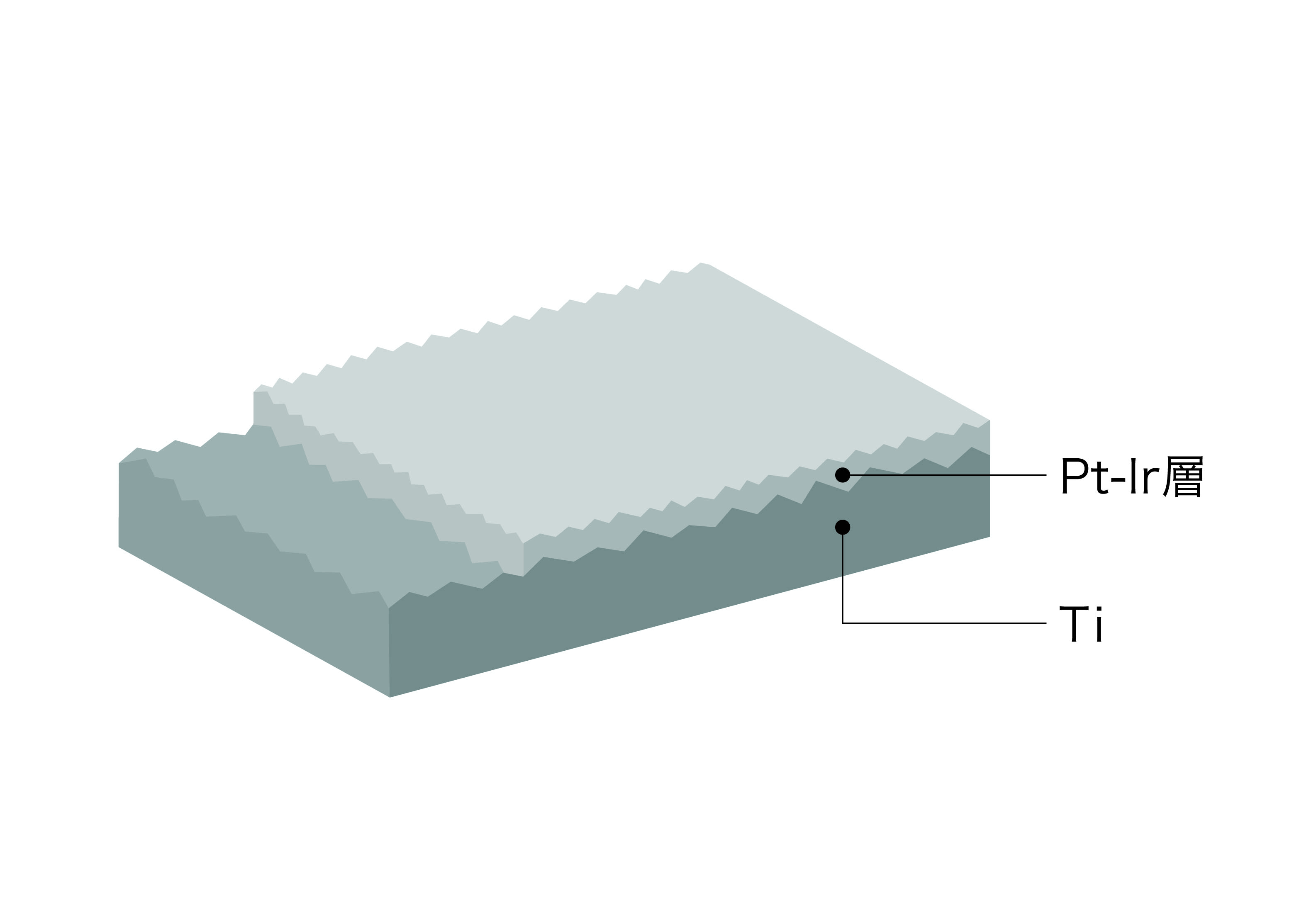

觸媒層結構示意圖
[表面處理陽極]
特色
- 使用大型電鍍槽，可以在尺寸達 1.8 公尺 x 1.2 公尺的鈦基材上進行鉑電鍍。
- 鈦基材可以重複使用並重新鍍覆（重新電鍍）。
*廢舊電極中剩餘的鉑金將根據具體情況以一定價格購買。
其他電鍍技術
[微基板電鍍]
特色
- 即使是直徑僅 3 毫米的球體等非常小的基材，也可以電鍍。
根據尺寸和形狀的不同，電鍍掛鍍法，還可以採用滾鍍法。
[在固體聚合物薄膜上進行貴金屬電鍍]
特色
- 鉑可以電鍍到固體聚合物膜上（無電鍍(化學鍍/化鍍)）。
- 有望應用於水的電解處理和水電解領域。
在固體聚合物膜上電鍍
![[固體聚合物膜上無電鍍(化學鍍/化鍍)]（左）電鍍前，（右）電鍍後](/jp/products/img/img_plating_electrode_25.jpg)
![[固體聚合物薄膜上無電鍍(化學鍍/化鍍)]電鍍區域規格](/jp/products/img/img_plating_electrode_26.jpg)
可以指定
[鉑金網]
特色
- 應用電鑄技術，可制造開孔Φ3~4μm的鉑純度99.90%以上的網孔。
- 不含鎳，也適用於EU的鎳使用限制指令。(適用RoHS)
- 有醫療用噴霧器的使用實績。
