玻璃溶解設備用白金材料
什麼是"玻璃溶解設備用白金材料"？
我們提供鉑金設備，該設備由鉑金和合金製成，用於高溫熔化玻璃原料，是生產光學玻璃、特殊玻璃和玻璃纖維的必要設備。我們透過使用增強型鉑金材料「nanoplat™」以及對鉑金設備進行電熱、強度和流體模擬和設計方案，為延長設備使用壽命和減少貴金屬用量做出貢獻。
我們將按照您要求的規格制作能夠承受苛刻條件的玻璃熔化裝置。
我們已將氧化物（ZrO2）彌散強化鉑金添加到產品線中，用於製造高品質玻璃的鉑金設備。這可以減少設備和零件在高溫下的變形，從而延長設備的使用壽命。我們也提供彌散強化鉑銠合金和鉑金合金，並可根據您的規格進行客製化生產。
分散強化鉑材
特色
- 與鉑相比，高溫蠕變斷裂強度和高溫抗拉強度得到了顯著提高
- 與傳統的鉑材料相比，實現了顯著的長壽命
- 即使是比平常更薄的鉑也能達到相同的性能
- 通過減少原金量實現低成本化
用途
用於玻璃纖維製造的抽絲盒、光學玻璃製造設備、電子元件玻璃製造設備、薄玻璃製造設備、水晶玻璃製造設備等。
晶體組織的截面照片
1600°C-1小時熱處理後的狀態
高溫和長時間的熱處理會導致晶粒長大，降低強度。
即使經過高溫和長時間的熱處理，也沒有觀察到晶粒長大，並且保持了較高的蠕變強度。
| 名稱 | 組成 (wt%) | 熔點 (°C) | 密度 (g/cm3) | ||
|---|---|---|---|---|---|
| Pt | Au | Rh | |||
| Pt | 100 | － | － | 1768 | 21.45 |
| T-1 Pt | 100 | － | － | 1768 | 21.45 |
| PtRh10 | 90 | － | 10 | 1850 | 20.10 |
| PtRh20 | 80 | － | 20 | 1885 | 18.80 |
| nanoplat ™ Pt | 100 | － | － | 1768 | 21.45 |
| nanoplat ™ R | 90 | － | 10 | 1850 | 20.10 |
| nanoplat ™ BP | 100 | － | － | 1768 | 21.45 |
| nanoplat ™ BPR | 90 | － | 10 | 1850 | 20.10 |
| PtAu5 | 95 | 5 | － | 1738 | 21.30 |

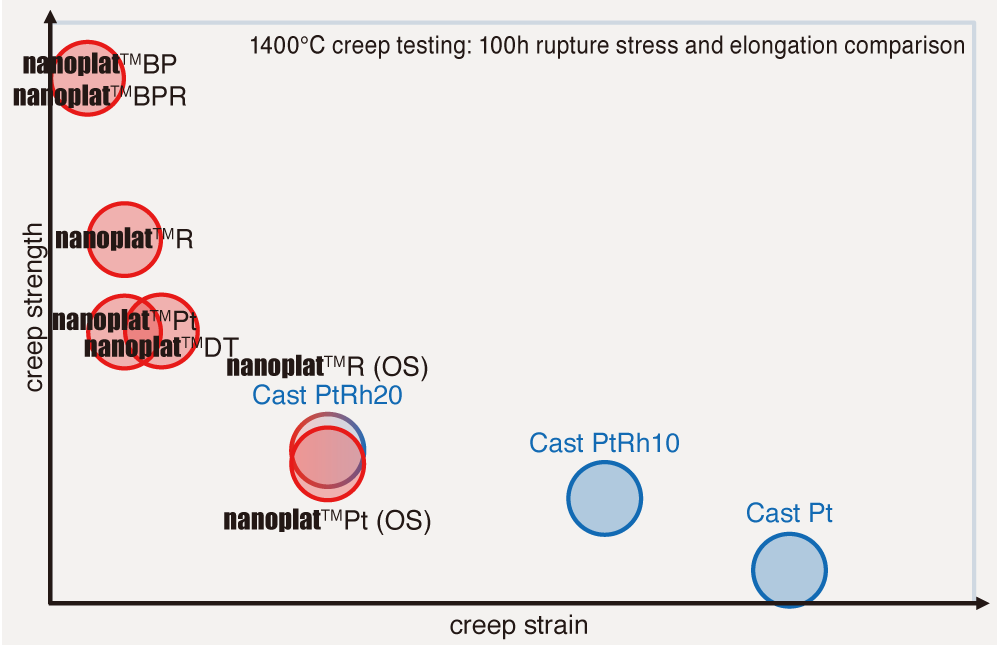

【nanoplat™ series】
1) nanoplat™ Pt
抑制高溫下結晶生長、高溫蠕變強度高、蠕變變形量小的材料。主要用於光學用玻璃熔解裝置等不能使用PtRh合金的地方。
2) nanoplat™ R
抑制高溫下晶體生長、高溫蠕變強度高、蠕變變形量小的材料。
用於各種玻璃熔解裝置等。
3) nanoplat™ BP
nanoplat™ 是一種高溫蠕變強度高於鉑的材料，且蠕變變形最小。它可用於抽絲盒底座、攪拌器、增強材料等領域，特別適用於鉑銠合金無法使用且需要高強度的應用。
4) nanoplat™ BPR
這種材料的高溫蠕變強度高於nanoplat™ R，且蠕變變形最小。它可用於需要高強度的場合，例如抽絲盒底座、攪拌器、增強材料等。
5) nanoplat™ PtAu5、nanoplat™ PtAu5 (CG)
與玻璃潤濕性差、以PtAu5%為基底的強化白金材料。nanoplat™ PtAu5可抑制高溫下的結晶成長，並顯示出高溫下抗壓的強度高、高溫抗壓變形量小的特性。nanoplat™ PtAu5 (CG)可抑制結晶成長和剝離，主要為溶融皿而開發的。
6) nanoplat™ Pt (OS)、nanoplat™ R (OS)
具有相當於PtRh10~20%的高溫蠕變強度，抑制晶體生長的強化鉑材料。在強化鉑材料中，蠕變變形量最大，耐熱疲勞性也較高.。
7) nanoplat ® DT※新強化鉑材料
nanoplat ®與Pt相比，改善了蠕變變形量、耐熱疲勞及塑性變形能力的強化鉑材料。
