核心技術- 支持世界市占率居冠的製造工程
- 田中電子工業的新挑戰
核心技術
面對「貴金屬」培育出的技術
透過鍵合線製造培育出金(Au) 、銀(Ag)、銅(Cu)、鋁(Al)極細拉線、貴金屬電鍍、高純度熔解、微壓延等先進的金屬加工技術。
田中電子工業將運用這些技術，在珠寶、醫療、汽車、次世代通訊和節能等領域做出貢獻。
極細伸線
我們擅長極細貴金屬線的伸線加工。伸線加工是將金屬材料透過稱為拉模的夾具，將其精細加工為線狀的加工法。透過長年累積的獨特伸線技術，使用多達幾十張拉模進行細微的線材縮徑，最小能實現直徑10um的貴金屬線伸線加工。此外，透過搭配獨特的繞線技術，可實現5000公尺以上加長的極細伸線。
高純度溶解
透過獨特的溶解技術可製造僅添加了ppm等級添加元素的高純度合金。
而且透過獨特的真空溶解技術，可實現高純度材料的供應。透過伸線、熱處理工序的最優化控制結晶組織，即使在線徑數十um的細微線材等，也能提供具有極高均一性的產品。
微壓延
壓延是指將金屬材料放入旋轉滾筒，製造薄而扁平的帶狀材料等的加工製程。
透過對100～600um的線材進行壓延的獨特技術，實現了切割加工無法實現的端面無毛邊的帶材製造。此外，為了滿足針對車載設備對高度接合性的需求，透過將表面凹凸減少到平均1um以下級別的鏡面壓延和與鍵合線同等的表面清潔度管理，提供半導體品質的產品。
貴金屬鍍層
本公司為了能滿足半導體封裝的各種需求，透過在以獨特的工序加工的純淨線材上施加貴金屬鍍層，附加各種性能。
例如，近年來透過在銅線上施加貴金屬鈀的鍍層，成功地使耐氧化性及耐腐蝕性呈現飛躍性提升。
支持世界市占率居冠的製造工程
無塵室的一貫生產
在進行嚴格管理的無塵室內實施從溶解到伸線、繞線的全部製程。提供表面污染少，極為純淨的產品。
鍵合線製造流程
-
1. 溶解
溶解高純度的金屬和微量添加元素，鑄造具有各種功能的合金材料的製程。
-
2. 伸線
使用名為拉模的工具，將金屬變細，並拉成線狀的加工製程。
-
3. 退火
透過退火改變結晶組織，並調整線材硬度的製程。
-
4. 鍍層
在線材表面施加貴金屬鍍層，並賦予耐腐蝕、耐氧化等功能的製程。
-
5. 繞線
在最大限度減少對生產的線材造成損傷的同時，將線材纏繞在線軸上的製程。
田中電子工業的新挑戰
田中電子工業將以在半導體領域累積的技術為根基，以創造出新的價值為目標。
■寶飾用線材
本公司的技術和材料不僅應用於
「半導體」，也擴展至「寶石飾品」領域
金鍵合線是半導體的關鍵材料。
利用其高純度和高品質的特徵，
我們也將其作為一種新型寶石飾品線材進行提供。
美麗的“光澤”和“金色光芒”
是優質金線的證明
以穩定的材料品質為基礎，挑戰新的嘗試。

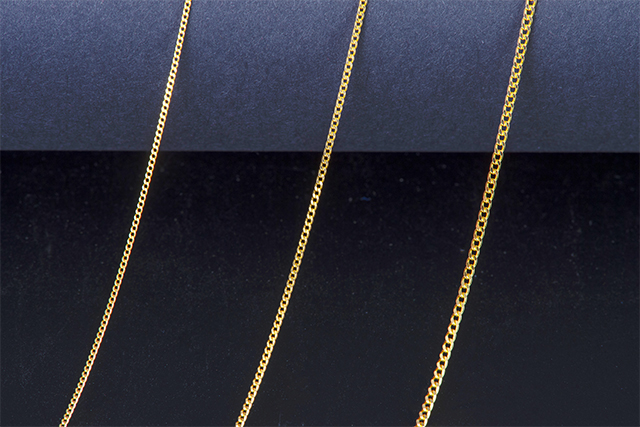

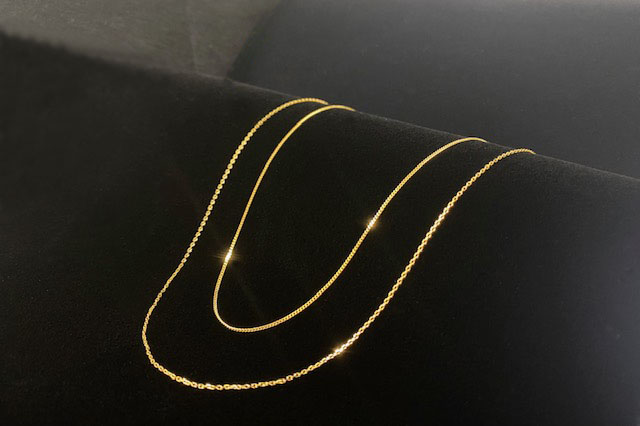

運用在半導體領域累積的技術所製成的線材，
加工成纖細閃耀的美麗鏈條。
透過在鍵合線製造上累積的技術，開發比過去的純金更高強度的純金
比過去的純金更高的金線強度
過去的純金質屬於軟質，
無法適用於需要強度的產品
透過以往在鍵合線製造上累積的技術，
成功開發出高純度且高強度的純金

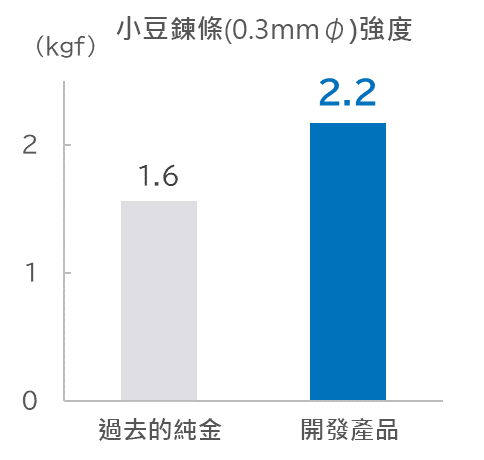

參考值：0.3ｍｍΦ鍊條強度
相較於以往，可提高鍊條強度
本公司透過在鍵合線製造上累積的技術，
可提供穩定的Au線。
客戶意見
零售商
其背景是，新素材的純金項鍊比以往的素材具有更高的硬度和拉伸強度，因此即使鏈環很細，也不易變形或斷裂。利用這項特性，現在已經可以提供從簡單的固定款設計到華麗的設計等多種類型的純金鍊條。
這款商品帶來貴金屬本身的優美和光澤，而且比以往的鍊條增加強度，因此可以放心在日常使用，這點也是購買的決定性因素。
項鍊不僅可作為鍊條項鍊單獨佩戴，亦可推薦客戶搭配鍊墜佩戴，受到廣泛客戶的愛顧。
截至2024年11月底，銷售量較前一年增加到約2.5倍。
鍊條製造商
此外，製鎖性能極佳，製鎖機沒有從來出現過異常停機。這在純金上是首創之舉。
鍊條製造商
■醫療用線材
柔軟的金線是最適合作為微創治療的導管和導線標記物的貴金屬線。為了提高放射治療的精度，我們提供不易透射X光且具有高可見度的高純度、高強度的Au線。
【特色】
- ○高純度（99.99％以上）
- ○高X光不穿透性
- ○污染物較少
- ○線徑 10～100µm
- ○高生物安全性（不使用不安全元素）
※關於純度、線徑等亦可客製。請隨時洽詢。

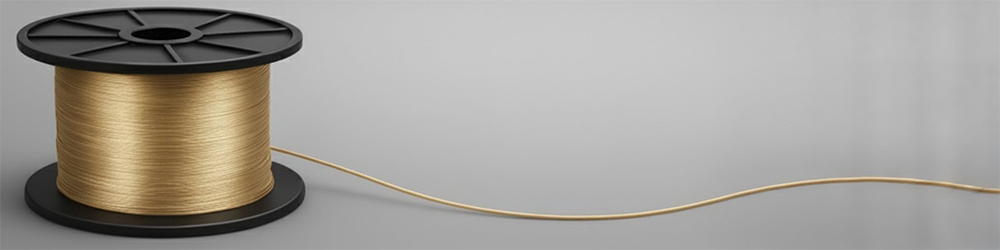

■Au極小PIN針 (Φ60um×L55um)
由於高純度的Au線為軟質，因此難以透過細裁製作出極小PIN針。本公司的Au線即使純度為99.99%，亦可實現最小直徑Φ60um的極小PIN針製造。我們可以提供測試用的少量樣品。
【特色】
- ○高純度(99.99%以上)
- 〇污染少
- 〇切斷長度的公差小
※本產品為開發中的產品，包含合金在內的其他金屬類與尺寸等相關內容，請與我們洽詢。
