什么是“异型材触点 (Micro Profile)”？
这些是用于继电器和开关的超小型触点，继电器和开关是电子设备中的信号控制零件。继电器接收来自外部的电信号，并控制回路的开闭，广泛应用于各种设备，包括通信设备、设施设备和家用电器。
以更低的成本实现中继交换机的小型化。
通过充分利用我们独特的精密连接技术，我们制造出了异种金属多层触点，可以处理从微弱电流到几安培的各种负载。
田中贵金属的异型材触点 (Micro Profile)
特点
- 异种金属的多层键合是可能的。
- 带状触点沿整个长度方向具有优异的接合强度
- 触点面积可以减小
- 触点形状和触点材料有很多选择，每一层的厚度也可以改变。
- 根据所需性能，可以选择在表面施加金（Au）层的方法（金属复合或溅射）。
- 也可以采用不含镉的氧化银多层涂层（有关触点材料，请参见电气触点材料材料）。
- Au层硬度高，提高了耐粘着性
- 由于在外周形成Au层，因此提高了耐环境性(氧化、硫化)
- 金层硬度低，使接触电阻稳定。

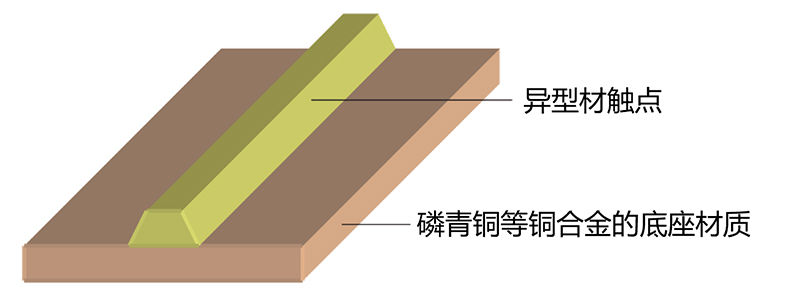

异型材触点 (Micro Profile)连续焊接在弹簧和端子材料上
可以根据应用选择多种触点材料，并且可以适应各种触点形状。
有关材料、形状和尺寸方面的问题，请联系我们。
用途
车载继电器开关、家电继电器开关、工业设备继电器开关、磁铁开关、断路器及其他
超小型异型材触点 (Micro Profile)
用于第五代信号继电器继电器的下一代触点
我们实现了信号继电器中最小的带状触点尺寸，仅为0.2毫米。通过使用超小型触点，可以减轻触点本身的重量，从而抑制触点开合时的反弹和抖动。
特点
- 根据具体要求，可以选择金层金属复合或溅射。
- 触点本身变得更小更轻，抑制了因触点重量而在打开和关闭时产生的反弹。
- 实现更精密的电信号控制，减少设备的误动作等
- 触点小型化有望降低功耗和资源消耗，从而降低成本。
- 有助于继电器的小型化，并期望减少安装面积

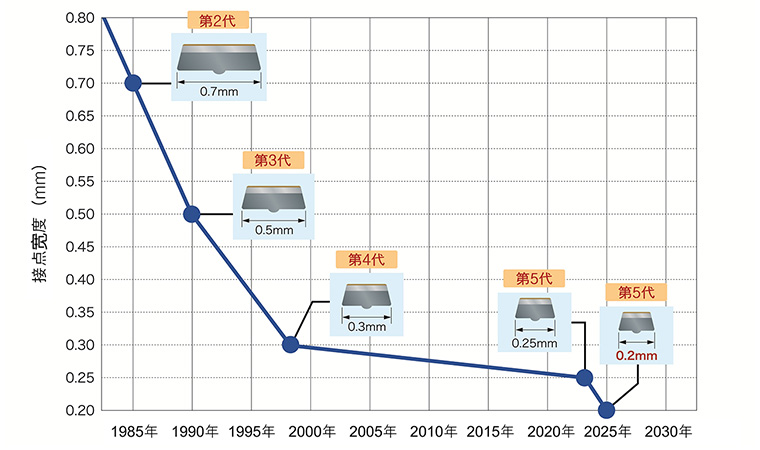

信号继电器触点小型化发展史*田中贵金属研究
自 19 世纪 30 年代商业化以来，继电器已被集成到各种电子设备中。随着电子技术的发展，信号继电器和触点的研究和开发也在不断进步，继电器和其中的触点也实现了微型化。
自 20 世纪 70 年代以来，我们一直在为信号继电器开发触点，1998 年为第四代信号继电器（带宽 0.3 毫米）开发触点，2023 年为第五代信号继电器（带宽 0.25 毫米）开发触点。第五代信号继电器用于要求高可靠性的各个领域，如电信设备、半导体检测设备、医疗设备、网络摄像机、智能家电和汽车。
