贵金属电镀电极（用于PEM水电解的GDL/不溶性电极）

PEM型水电解电极 (供电体/GDL/PTL)

田中贵金属的PEM型水电解电极（电源/GDL/PTL）

• 可以选择符合成本和性能 (导电性、耐久性、气体扩散性) 平衡的基材。
• 我们在各种基材上进行铂金电镀方面拥有丰富的经验，包括膨胀材料、微网材料和多孔性（烧结纤维和烧结）。

[钛扩展版]
特点

• 因为在市场上广泛流通，所以是比较便宜的基材。(最小开口2.0毫米x 1.0毫米)

[钛微网]
特点

• 由于基材表面光滑，因此可以预期减少与CCM连接时的物理损坏。
• 开口尺寸、排列可进行原创设计。

[多孔性钛（烧结纤维、烧结粉末）]
特点

• 这种复杂的多孔质结构有望确保均匀的气体供应。

不溶性电极

田中贵金属不溶性电极

• 我们提供各种贵金属电镀，包括铂金电镀、铂铱合金电镀、金电镀以及氧化铱涂层。
• 基材的形状可以对应板状、棒状、终端加工等各种各样的形状加工。
• 我们将根据您的尺寸、形状和应用需求，为您推荐最合适的不溶性电极。

<形状加工示例>

终端加工

<膜厚度示例>

各种不溶性电极应用
【碱性离子水净化器】【电解氢水】
特点

• 我们独特的加工技术即使在薄膜中也能实现均匀的铂电镀。(Micro Plate)
• 对于防止电极结垢所需的极性切换，具有很高的耐久性。
• 与一般的涂布烧结电极相比，可以期待延长寿命。(本公司比较)
• 通过自动式量产线，可以实现低成本的大量生产。

	SEM ×1000	SEM-EDX Pt映射
Micro Plate
普通电镀

[次氯酸水] [酸性水] [碱性清洗水]
特点

• 我们提供一系列电极催化剂，包括电镀铂、镀铂电镀合金和氧化铱。根据应用需求，可根据氯气生成效率和极性转换等特性选择电极。

产品系列

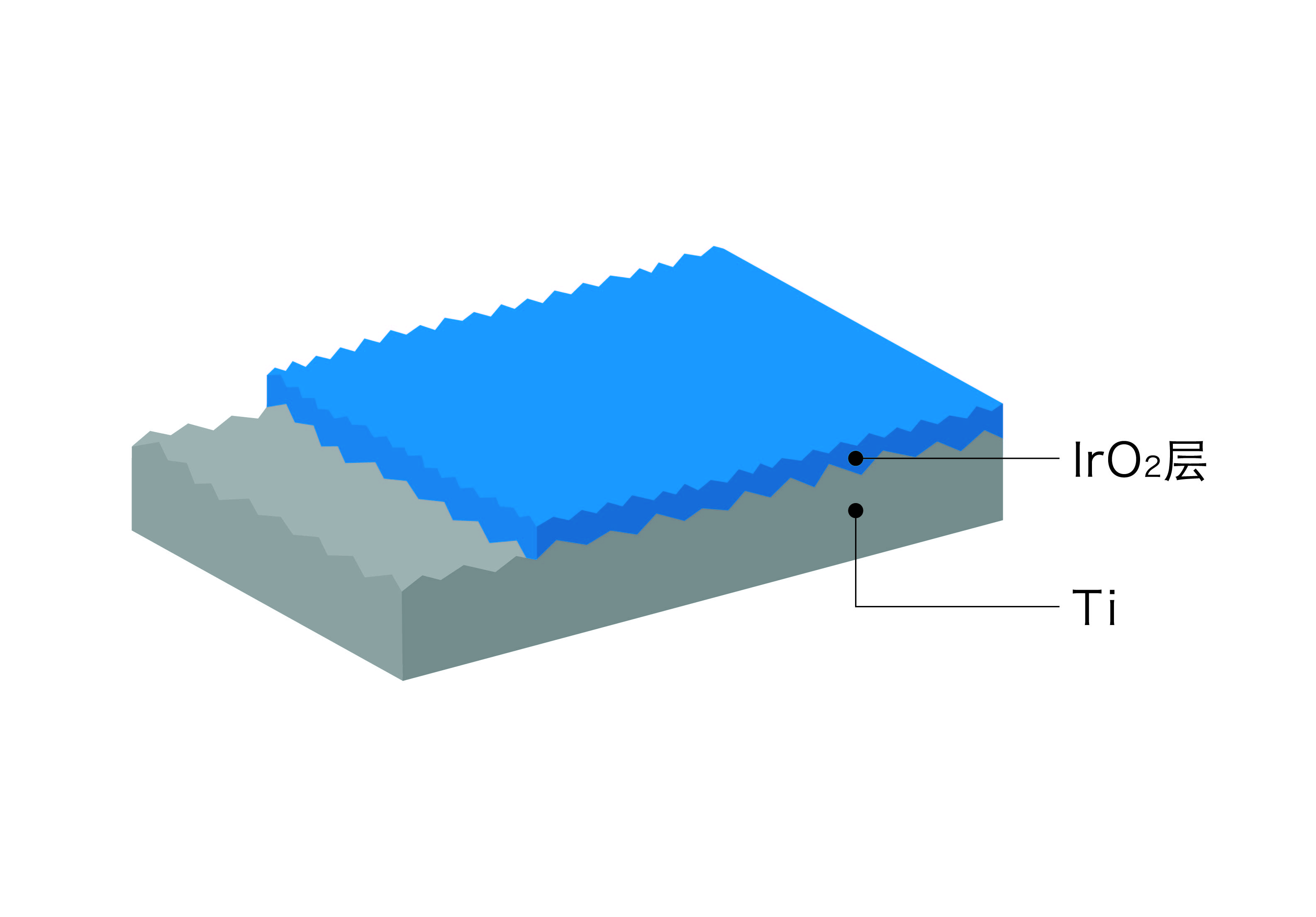

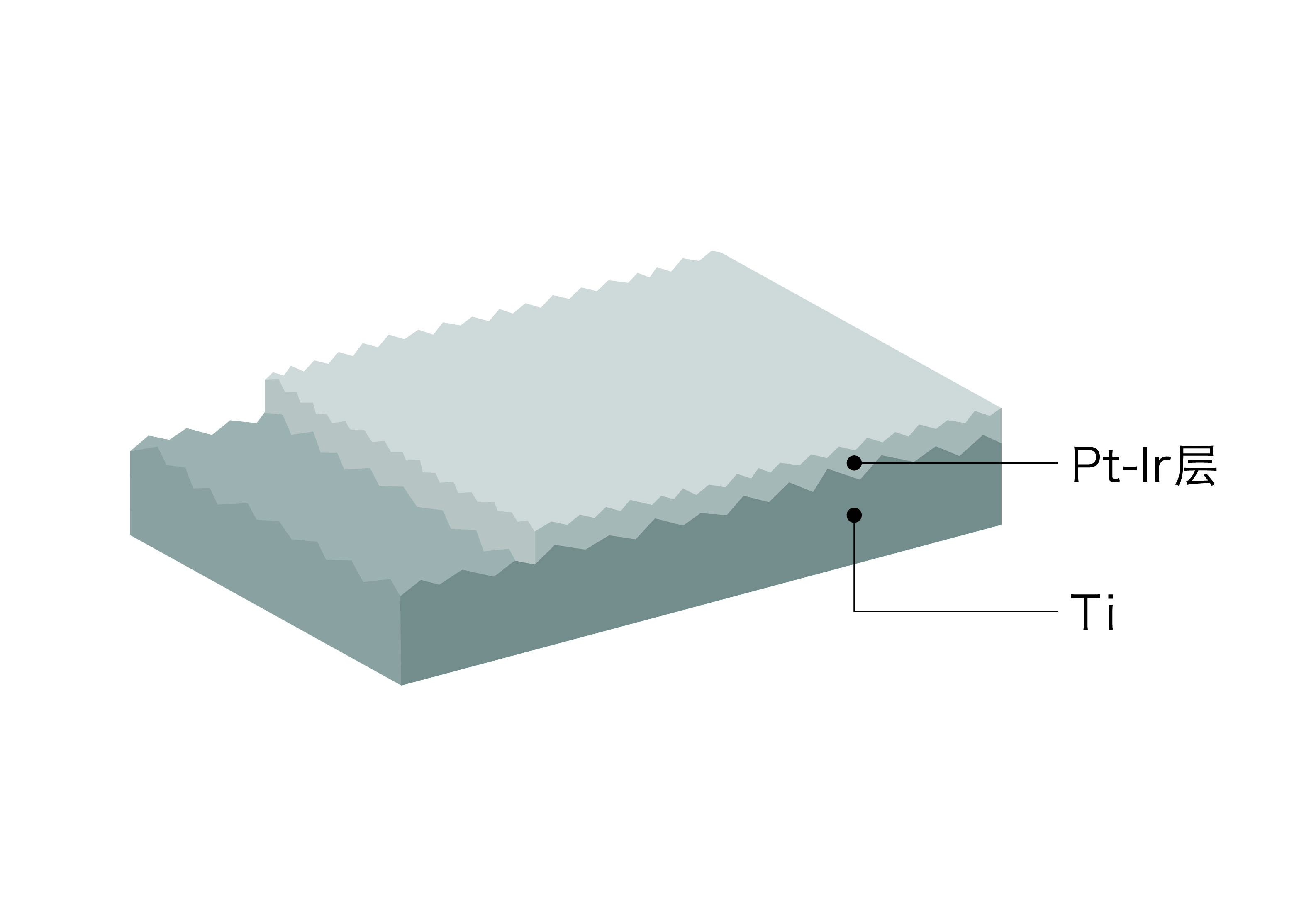

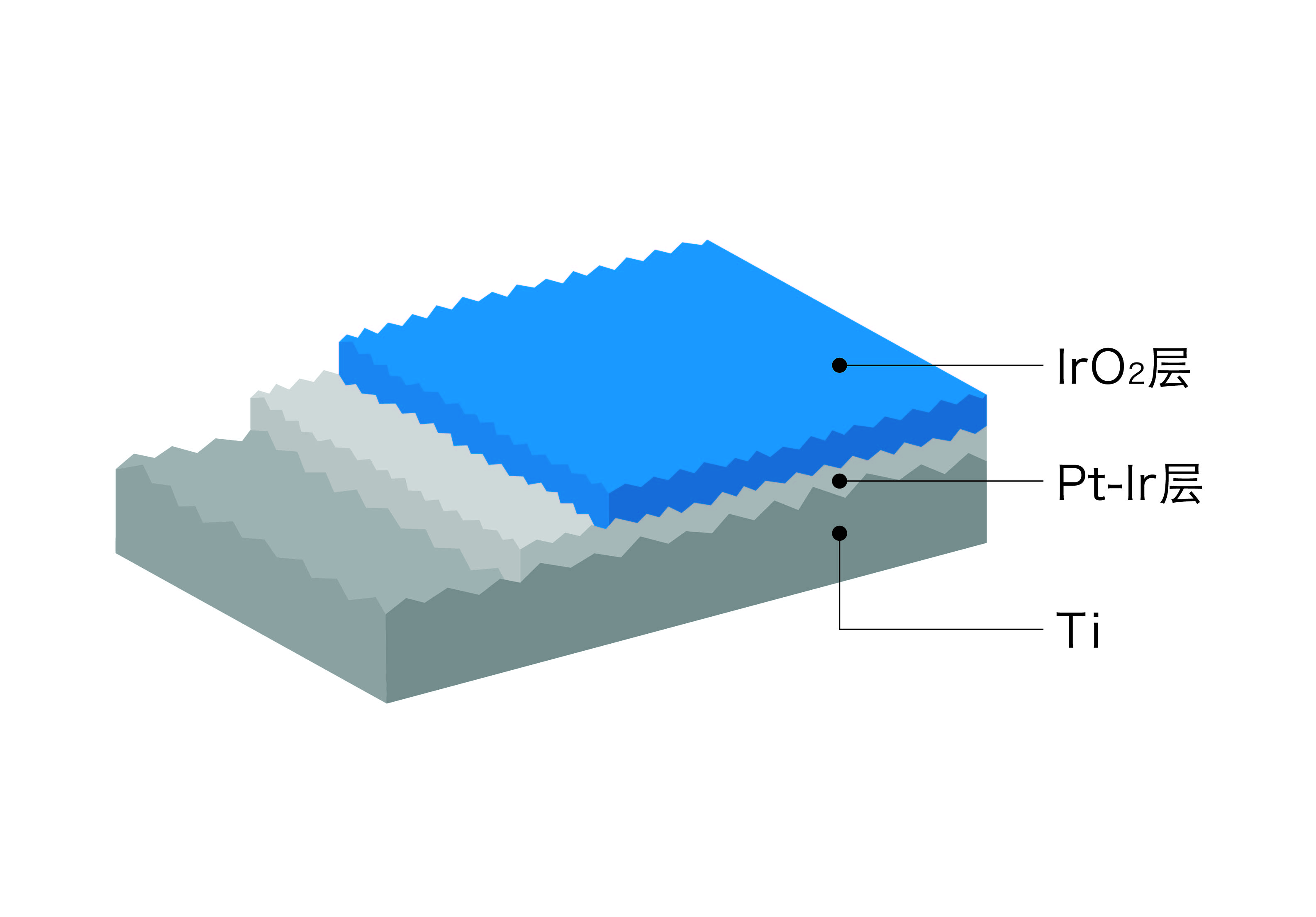

催化剂层结构图像

[表面处理阳极]
特点

• 使用大型电镀槽，可以在尺寸达 1.8 米 x 1.2 米的钛基材上进行铂电镀。
• 钛基材可以重复使用并重新镀覆（重新电镀）。
  *废旧电极中剩余的铂金将根据具体情况按一定价格收购。

其他电镀技术

[微基板电镀]
特点

• 即使是直径仅为 3 毫米的球体等非常小的基材，也可以电镀。
  根据尺寸和形状的不同，电镀挂镀法，还可以采用滚镀法。

[在固体聚合物膜上进行贵金属电镀]
特点

• 铂可以电镀到固体聚合物膜上（无电解电镀）。
• 有望应用于水的电解处理和水电解领域。

在固体聚合物膜上电镀

[铂金网]
特点

• 应用电铸技术，可制造开孔Φ3~4μm的铂纯度99.90%以上的网孔。
• 不含镍，也适用于EU的镍使用限制指令。(适用RoHS)
• 有医疗用喷雾器的使用实绩。
