什么是“贵金属复合材料”？
这些功能材料是通过连续连接技术，将银基合金和氧化银体系等贵金属与铜、铜基合金和铁基合金连接而成。我们还提供异种金属金属复合，旨在实现双金属效应，并可处理铍铜和时效材料等难接合材料。我们能够生产出平整度极佳、厚度加工精度达0.02毫米、厚度公差小至±0.001毫米的产品。我们的技术能够帮助客户降低成本并开发新产品。
它可以自由地进行多层化和多条化，从薄到厚。
此外，它是一种长条状材料，其宽度和厚度可以自由选择。
这是一种由铜或铁基材料制成，金属复合以贵金属的长条状材料。我们独特的连续连接技术使其在多层化、多条化、宽度和厚度方面具有更大的灵活性。这种低成本材料能够以最少的贵金属用量实现最佳性能。铍铜基材料和焊接复合材料也可根据要求提供。
贵金属复合材料
特点
- 厚度范围从薄 (0.5μm厚) 到厚 (总厚度的1/2)
- 实现了高接触强度和高自由度的弯曲加工
- 提供高精度的长尺材料
尺寸精度
| 总板厚度 (mm) | 尺寸公差 (mm) | |
|---|---|---|
| 厚度 | 宽度 | |
| 小于0.05 | ±0.003 | ±0.05 |
| 小于0.05~0.10 | ±0.005 | ±0.05 |
| 小于0.10~0.30 | ±0.01 | ±0.1 |
| 小于0.30~0.60 | ±0.02 | ±0.15 |
| 0.60~1.00以下 | ±0.03 | ±0.2 |
连接截面
![[接合部截面] Au合金、Ag合金、Cu合金](https://data.wovn.io/ImageValue/production/688b3c307ffdea2de8055986/zh-CHS/c0469af4288292b9f76232f935ea3dc9/wp_content_uploads_sites_images_ex_cn_products_images_b05_img_block01_01.jpg)
材质组合示例
| 贵金属材料 | 基材 | 形状 | 总板厚度 (mm) | 总板宽度 (mm) | 张宽 (mm) | 张厚比 |
|---|---|---|---|---|---|---|
| AgPd AgPdCu SP-1 SP-2 |
C7701 GMX215 GMX96 CuNi20 C5212 |
I | 0.025～0.5 | 7～30 | 0.5～5.0 | 1/20～1/2 |
| AgCuNi CDF-2 AgNi |
C1020 C2680 C5212 |
I | 0.1～1.0 | 7～50 | 1.0～10.0 | 1/20～2/3 |
| 银蜡 | KOV | O | 0.05～0.6 | 7～30 | 7～30 | 1/15～1/3 |

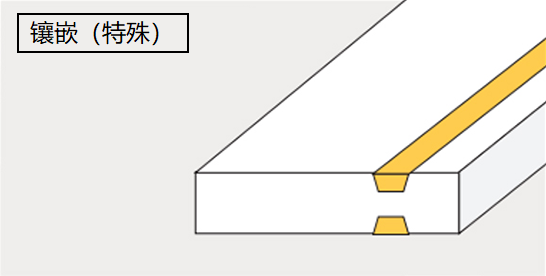

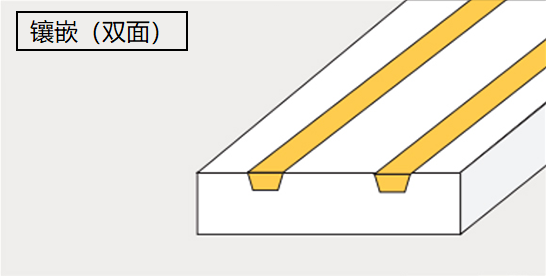

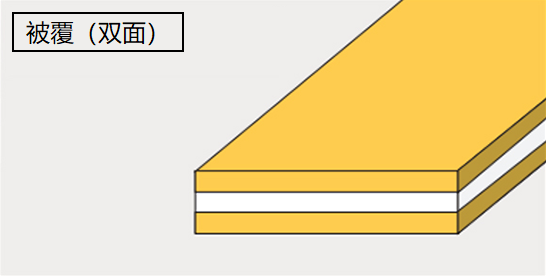

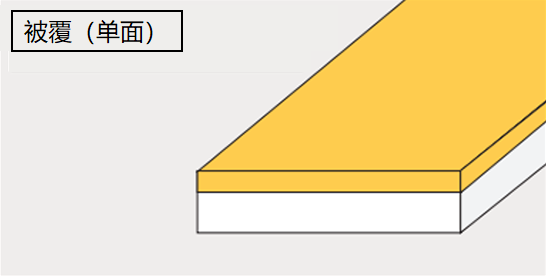

- 形状中的 I 是镶嵌，O 是全覆式。
- 关于材质・形状・尺寸请与我们商量。
- W1，W2=±0.3
- 关于测量基准和公差，请咨询。
用途
- 微电机用电刷、换能器
- 传感器、开关、继电器、连接器等
触点材料类型
| 产品名称 | 组成 (wt%) | 维氏硬度 （参考值） |
||||
|---|---|---|---|---|---|---|
| Pt | Au | Ag | Pd | 其他 | ||
| SP-1 | 10 | 10 | 30 | 35 | Cu,其他 | 270～360 |
| SP-3 | 0.5 | － | 40 | 43 | Cu | 230～320 |
| AgPd50 | － | － | 50 | 50 | － | 160～230 |
| AgPd30 | － | － | 70 | 30 | － | 140～210 |
| 产品名称 | 组成 (wt%) | 维氏硬度 （参考值） |
||||
|---|---|---|---|---|---|---|
| Pt | Au | Ag | Pd | 其他 | ||
| SP-2 | 5 | 70 | 10 | － | Cu,其他 | 170～210 |
| CDF-2 | － | － | 92.5 | － | Cu,其他 | 120～170 |
| AgCuNi | － | － | 95.5 | － | Cu,其他 | 110～160 |
| CDF-4 | － | － | 98.2 | 0.5 | Cu,其他 | 85～150 |
底材类型
- 我们供应的金属复合产品采用根据您的应用需求量身定制的基材，例如 C1020、C5210、C7701、CuNiSn、BeCu、Kovar、Corson 等。有关触点材料的组合，请与我们联系。
