Gold-Zinn-Legierungen zum Hartlöten

Übersicht über Gold-Zinn-Legierungen für das Löten

Eigenschaften

• Die Gold-Zinn-Zusammensetzung kann je nach Einsatzbedingungen angepasst werden.
• Die Verbesserung der goldreichen Schicht ist möglich.
• Ausgezeichnete Dichtungszuverlässigkeit mit wenigen Problemen wie Hohlräumen.
• Versiegelte Geräte können auf Substraten mit bleifreier Lötpaste montiert werden.

Aufstellung

Andere Zusammensetzungen als die der aufgelisteten Produkte sind ebenfalls verfügbar.

Gruppe verarbeiteter Produkte

Die minimalen Abmessungen variieren je nach Typ, Zusammensetzung, Form usw.

Anwendungen

Halbleiterlaser-Module, optische Gerätekomponenten, SAW-Filter, Quarz-Oszillatoren, Millimeterwellen- und Mikrowellenradar-Komponenten, Anschlussrahmen, Anschlussstifte, verschiedene keramische Gehäuse usw.

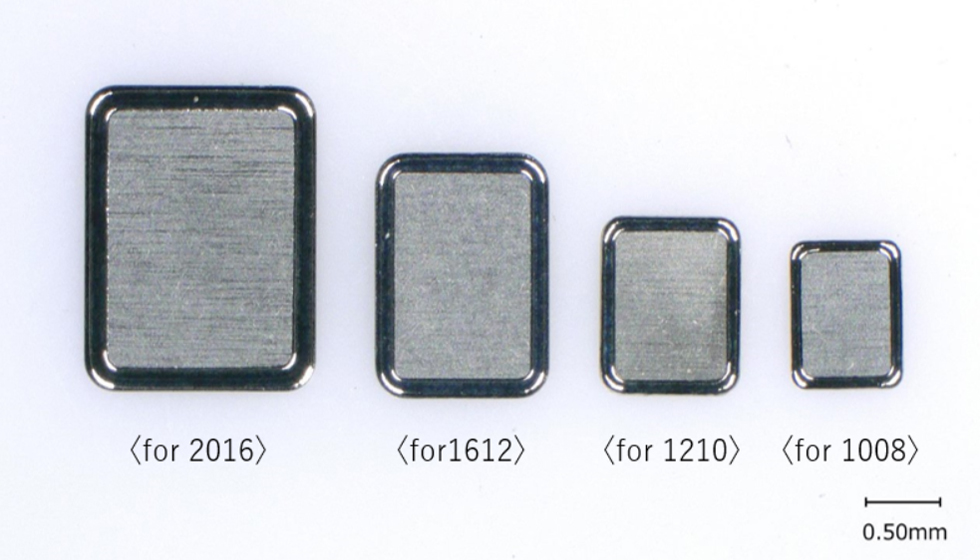

Kristalloszillator-Gehäuse mit AuSn-Deckel (Fenstertyp)

Beispiele für verarbeitete Produkte – Fusionsprodukte

Eigenschaften

• Die Zusammensetzung und das Volumen der Au-Sn-Mischung sollten entsprechend der Dicke der Au-Beschichtung auf der Oberfläche des Bauteils optimiert werden, um die goldreiche Schicht (Bindung und Dichtheit) zu verbessern.
• Fusion kann auf Substrate angewendet werden, die nicht nur Keramiken sind, sondern auch auf metallisierte Substrate und Leiterflächen.
• Die hohe dimensionalen Genauigkeit von Gold-Zinn-Materialien wird durch die neuesten Geräte erreicht.
• Trägt zu kürzeren Montageprozessen und verbesserten Produktausbeuten bei.

Änderungen in der Querschnittsstruktur des Lids aufgrund von Unterschieden in der AuSn-Zusammensetzung.

Beispiele von verarbeiteten Produkten

• Verschmelzen von vom Kunden bereitgestellten Materialien
  • Leitfähige Oberfläche von keramischen Produkten
  • Kühlkörper, Anschlussrahmen
  • Halbleiter und Verbindungs-Halbleiter
• Anschlussstifte (Ni/Au-Beschichtung) … Basismaterialien: Kov, FeNi, Cu, Fe usw.
• Lids (Platten/gestanzte Teile) … Basismaterialien: Keramik, Kov, FeNi usw.
• Gold-Zinn-Lötdeckel zum Versiegeln von Verpackungen (AuSn-Deckel in der oberen Reihe und Ske-Lid in der unteren Reihe)
• Diese Kappe (Fenstertyp), die von uns zur Abdichtung kleiner Quarzoszillator-Pakete entwickelt wurde, ist so gestaltet, dass Gold-Zinn während der hermetischen Abdichtung nicht aus dem Inneren der Kappe fließt. Dadurch ist es möglich, eine hohe Abdichtungszuverlässigkeit mit einer geringeren Menge an Gold-Zinn als bei herkömmlichen Kappen zu erreichen.

Gold-Zinn-lötierter Quarzglasdeckel für tiefultraviolette LEDs: SKe-Lid

Trägt zur Verbesserung der Produktivität und zur Senkung der Kosten bei, indem Risse und das Abblättern von Metallisierung in Anwendungen wie Halbleiterlasern und Automobilsensorgeräten verhindert werden.

Wir verwenden unsere originale Technologie, um die Form und Dimensionen von Gold-Zinn-Dichtmaterialien während der Anwendung auf Quarzglas angemessen zu steuern. Dies hilft, Risse und das Abblättern der Metallisierung zu unterdrücken, was zu einer verbesserten Produktivität und reduzierten Kosten durch eine bessere Ausbeute beiträgt.

Eigenschaften

• Die Verwendung von Quarzglas (auch beschichtete Versionen sind erhältlich) als Abdeckmaterial kann die Durchlässigkeit von hochleistungsfähigen tiefen Ultraviolett-LEDs verbessern.
• Da das Glas bereits mit Gold-Zinn-Lötmittel beschichtet ist, lässt es sich während des Versiegelns leicht mit keramischen Gehäusen positionieren.
• Hohe Zuverlässigkeit und Langlebigkeit durch den Einsatz von Gold-Silber hermetischen Dichtungen erreicht.
• Unterdrückt Risse während der Ablagerung von Gold und Zinn auf Quarzglas mit hoher Transmittanz im tiefen Ultraviolettbereich und während der Versiegelung von keramischen Verpackungen, unter Verwendung von originalen Technologien, die von der Firma entwickelt wurden.

Risse treten nach dem Abdichten auf.

Keine Risse nach dem Gold-Draht-Bonden.

Keramisches Gehäuse

Geräte, die hohe Zuverlässigkeit und Haltbarkeit erfordern, wie Halbleiterlaser, die zunehmend als SMD (Surface Mount Device) eingesetzt werden, und Automobilsensoren mit fortschrittlichen Funktionen für autonomes Fahren, müssen Abdeckmaterialien mit Transparenz verwenden. Bei diesen Geräten wird auch die Verwendung von Gold-Zinn-Dichtungen erwartet.

Weitere Informationen

Aktuelles > Musterangebot für einen mit Gold-Zinn verlöteten Quarzglasdeckel für tief-ultraviolette LEDs (SKe-Lid)
