Wasserstoffdurchlässige Membran
Was ist "Wasserstoffdurchlässige Membran"?
Diese hochfunktionale Metallmembran lässt selektiv nur Wasserstoff hindurch und wird zur Reinigung und Trennung von Wasserstoff verwendet. Insbesondere Palladiumlegierungs-Membranen kombinieren hervorragende Durchlässigkeit mit Haltbarkeit und ziehen Aufmerksamkeit in der Wasserstoffproduktion, Wasserstoffstationen und brennstoffzellenbezogenen Prozessen auf sich.
Die Ermöglichung der Ultrareinigung von Wasserstoffgas.
TANAKA nutzt die für Palladium unter allen Metallen einzigartige Wasserstoffpermselektivität zur Wasserstoffgewinnung. Mithilfe von TANAKA Verfahren zur Verarbeitung ultradünner Materialien und hochreinen Materialien werden wir hochzuverlässige, wasserstoffdurchlässige Folien anbieten, die eine maximale Wasserstoffpermeationsleistung gewährleisten.
Anwendungen
- Hochreine Wasserstoffgasverfeinerungseinheiten, Wasserstoffproduktionsanlagen auf Basis der Dampfreformierung usw.
Rollenfolie
Diese Technologie ermöglicht die ultrahochreine Reinigung von Wasserstoffgas.
Die Raffinierung von Wasserstoffgas unter Verwendung der Wasserstoffpermeabilität, einer Eigenschaft, die unter allen Metallen einzigartig für Palladium ist.
Durch die Anwendung unserer ultradünnen Materialverarbeitung und Hochreinheitstechnologien bieten wir wasserstoffdurchlässige Filme an, die äußerst zuverlässig sind und die Wasserstoffpermeationsleistung maximieren.
- Löcherfrei
- Die Kosten für Edelmetalle durch Dünnschichttechnologie und Recyclingprozesse senken.
- Kann in einer breiten Palette von Legierungen angeboten werden, einschließlich der 2- und 3-Elemente-Systeme.
- Integrierte Verarbeitung von der Legierungsschmelze bis zum Walzen.
- Hochreiner Prozess, der die Einschluss von unlöslichen Verunreinigungen minimiert.

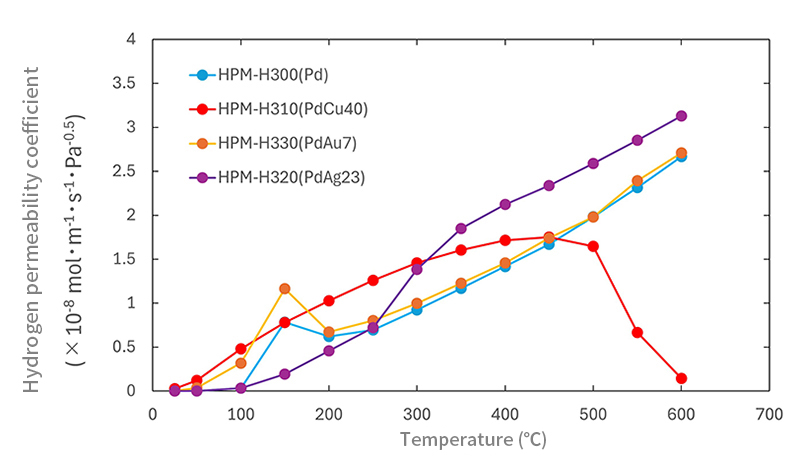

Umfang der Abdeckung (Bewertungsproben des Prototyps)
| Legierung | Dicke | Breite |
|---|---|---|
| HPM-H300(Pd) | >15µm | <120 mm |
| HPM-H320(PdAg23) | >15µm | <120 mm |
| HPM-H310(PdCu40) | >10µm | <120 mm |
| HPM-H330(PdAu7) | >15µm | <120 mm |
Neben PdCu-basierten Materialien können wir auch Prototyp-Wasserstoffdurchlässige Membranen aus PdAg-basierten und PdAu-basierten Materialien herstellen.
Wir können auch Anfragen bezüglich der Zusammensetzungsverhältnisse berücksichtigen.
Bitte zögern Sie nicht, Kontakt bezüglich Probenanfragen für verschiedene Evaluierungszwecke aufzunehmen.

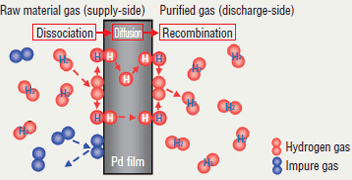

Wasserstoffdurchlässigkeitsmechanismus von Palladium
HPM-H211 (PdCu39, empfohlen bei 300℃)
■ 品名：HPM-H211
■ 想定用途：低温環境下での高純度水素精製・除去
■ 特徴
- Höhere Wasserstoffdurchlässigkeit bei niedrigen Temperaturen im Vergleich zu herkömmlichem HPM-H310 (PdCu40).
- Hohe Wasserstoffdurchlässigkeit durch die Realisierung einer vollständigen bcc-Phase.
- Es sind keine zusätzlichen Heizgeräte erforderlich, und die Oxidation von Geräten während der Heizprozesse wird ebenfalls reduziert.
- Im Vergleich zu anderen Technologien trägt sie zur Miniaturisierung von Wasserstoffraffinerieanlagen bei.
| Legierung | Dicke | Breite | Länge | Temperaturbereich für die Verwendung |
|---|---|---|---|---|
| HPM-H310 (PdCu40) |
>10µm | <120 mm | <100 mm | 400℃ |
| HPM-H211 (PdCu39) |
>10µm | <120 mm | <100 mm | 300℃ |
Unterschiede in der Temperaturabhängigkeit der Wasserstoffdurchlässigkeit aufgrund von Unterschieden in der Zusammensetzung.
Konventionelle Edelmetallfilme erforderten eine Betriebstemperatur von ungefähr 400°C,
Die HPM-H211 (PdCu39) Zusammensetzung ermöglicht es, die maximale Leistung bei Temperaturen von etwa 300°C zu erreichen.

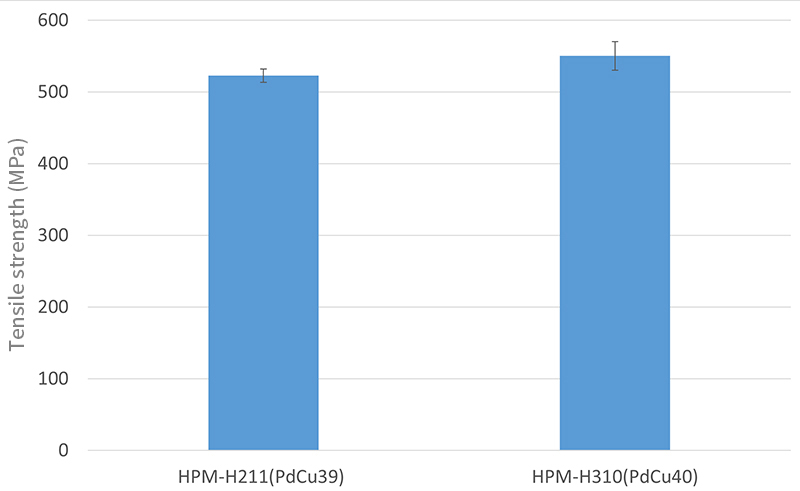

Festigkeitsvergleich - HPM-H310 (PdCu40) vs HPM-H211 (PdCu39)
Die Zugfestigkeit nach der β-Wärmebehandlung ist für HPM-H211 (PdCu39) und HPM-H310 (PdCu40) fast gleich.
Es kann unter denselben Bedingungen wie HPM-H310 (PdCu40) verwendet werden.
HPM-L111 (Empfohlen bei 100℃)
Weltweit erster Metallfilm mit hoher Wasserstoffdurchlässigkeit unter 100 °C
■ Produktname: HPM-L111
■ Verwendungszweck: Wasserstoffraffinierung und -entfernung in Niedertemperaturumgebungen
■ Eigenschaften
- Während herkömmliche Materialien bei etwa 400℃ verwendet werden, kann HPM-L111 bei etwa 100℃ verwendet werden.
- Weltweit erster Metallfilm mit hoher Wasserstoffdurchlässigkeit bei etwa 100℃
| Produktname | Dicke | Breite | Länge | Empfohlene Temperatur |
|---|---|---|---|---|
| HPM-H310 (PdCu40) |
>10µm | <120 mm | <100 mm | 400℃ |
| HPM-H211 (PdCu39) |
>10µm | <120 mm | <100 mm | ~300℃ |
| HPM-L111 (Neu entwickeltes Produkt) |
>10µm | <35 mm | <85 mm | ~100℃ |
Unterschiede in der Temperaturabhängigkeit der Wasserstoffdurchlässigkeit aufgrund von Unterschieden in der Zusammensetzung.
Die Leistung typischer wasserstoffdurchlässiger Filme aus Pd-Legierungen nimmt bei Temperaturen unter 200℃ schnell ab. Dies wird als Folge der verringerten Rate der Wasserstoffdurchdringung von der Filmoberfläche in das Innere des Films bei Temperaturen unter 200℃ angesehen.
Durch die Verbesserung der Wasserstoffintrusionsrate durch eine spezielle Oberflächenmodifikation, ist es uns gelungen, die Wasserstoffpermeabilität bei niedrigen Temperaturen signifikant zu verbessern.
Weitere Informationen
Bitte Kontakt
Bitte zögern Sie nicht, uns bei jeglichem Kontakt bezüglich Produkten, Medien, Wettbewerbsförderung usw. zu kontaktieren.
