Mikroprofile (Kontaktbänder)
Was sind "Mikroprofile (Kontaktbänder)" ？
Mikroprofil-Kontaktbänder sind ultra-miniaturisierte elektrische Kontakte, die in Relais und Schaltern verwendet werden und als Signalsteuerungskomponenten in elektronischen Geräten fungieren. Ein Relais empfängt ein externes elektrisches Signal und führt das Öffnen, Schließen oder Umschalten eines elektrischen Stromkreises aus. Relais werden häufig in Kommunikationsgeräten, Industriesystemen und Unterhaltungselektronik eingesetzt und unterstützen eine zuverlässige Signalsteuerung in verschiedenen Anwendungen.
Kleinere Relais und Schalter zu niedrigen Kosten erreichen.
Mit unserer einzigartigen Präzisionsbonding-Technologie bieten wir mehrschichtige Kontakte aus verschiedenen Metalltypen an, die mit einem breiten Spektrum von Lasten von minimalen elektrischen Strömen bis hin zu mehreren Ampere verwendet werden können.
TANAKA’s Mikroprofile (Kontaktbänder)
Eigenschaften
- Ermöglicht die mehrschichtige Verbindung verschiedener Metallarten.
- Kontaktband mit hervorragender Haftkraft über die gesamte Länge.
- Ermöglicht kleinere Kontaktgrößen.
- Es sind verschiedene Optionen für die Kontaktform und das Material verfügbar, und die Dicke jeder Schicht kann geändert werden.
- Die Methode zur Bildung der Goldschicht (Au) auf der Oberfläche kann je nach den gewünschten Eigenschaften ausgewählt werden (Beschichtung oder Sputtern).
- Mehrschichtige Bänder mit Silberoxiden, die frei von Cadmium sind, sind ebenfalls erhältlich (für Kontaktmaterialien siehe Elektrische Kontaktmaterialien).
- Verbesserte Anti-Adhäsion aufgrund der hohen Härte der Au-Schicht.
- Verbesserte Umweltbeständigkeit (gegen Oxidation und Sulfidierung) durch die Bildung einer Goldschicht an der äußeren Peripherie.
- Hat eine niedrige Härte der Au-Schicht, die dazu neigt, den Kontaktwiderstand zu stabilisieren.

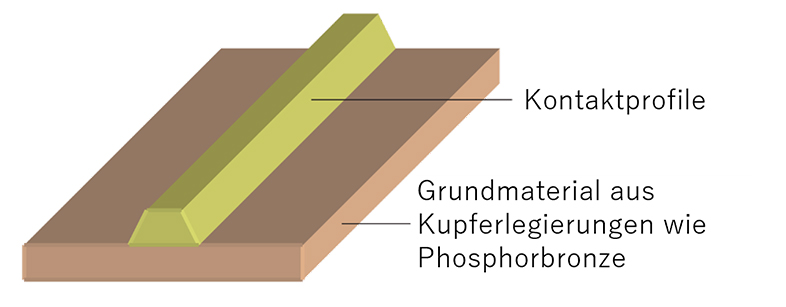

Kontinuierliches Schweißen von Mikroprofilen (Kontaktbändern) für Federwerkstoffe und Materialien für Anschlüsse.
Eine breite Palette von Kontaktmaterialien kann ausgewählt werden, um der Anwendung gerecht zu werden, und eine Vielzahl von Kontaktformen kann untergebracht werden.
Bitte kontaktieren Sie uns bezüglich Materialien, Formen und Abmessungen.
Anwendungen
Relais und Schalter für den Automobilbereich, Relais und Schalter für Haushaltsgeräte, Relais und Schalter für industrielle Ausrüstungen, magnetische Schalter, Leistungsschalter und andere.
Miniaturisierte Mikroprofile (Kontaktbänder)
Kontakt der nächsten Generation für Signalrelais der fünften Generation
Minimale Breite von 0,2 mm, was es zum kleinsten Kontaktband für Signalrelais macht. Durch die Verwendung von mikroskopisch kleinen Kontakten wird der Kontakt selbst leichter, wodurch das Bouncen und Chattering beim Öffnen und Schließen des Kontakts reduziert wird.
Eigenschaften
- Goldschichten (Au) können entsprechend den Anforderungen ausgewählt werden.
- Minimierung des Bouncens beim Öffnen und Schließen aufgrund des Gewichts des Kontakts durch Miniaturisierung und Gewichtsreduzierung des Kontakts selbst.
- Ermöglicht eine genauere Steuerung elektrischer Signale, wodurch Fehlfunktionen und andere Probleme bei Geräten reduziert werden.
- Kosten senken durch Reduzierung des Stromverbrauchs und Einsparung von Ressourcen durch die Miniaturisierung von Relais.
- Trägt zur Miniaturisierung von Relais bei, was voraussichtlich die Montagefläche reduzieren wird.

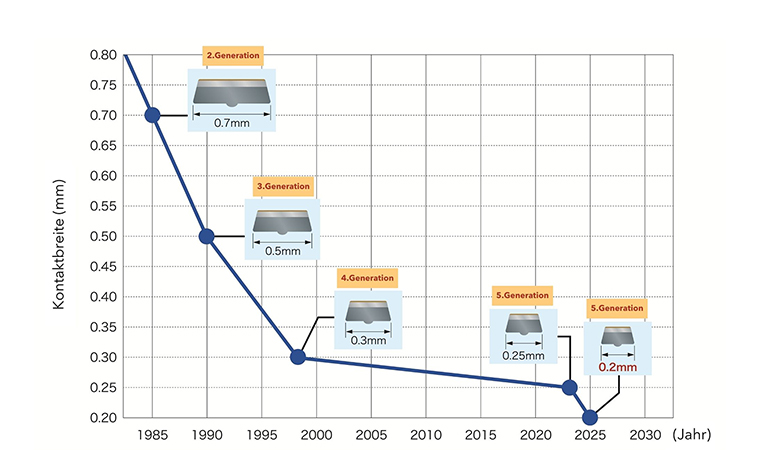

Geschichte der Miniaturisierung von Signalrelais-Kontakten ※Basierend auf Forschungen von TANAKA
Relais sind seit ihrer praktischen Nutzung in den 1830er Jahren in verschiedenen elektronischen Geräten integriert worden. Mit der Entwicklung elektronischer Geräte hat sich die Forschung und Entwicklung von Signalrelais und deren Kontakten weiterentwickelt, und auch die Miniaturisierung von Relais und den darin enthaltenen Kontakten hat Fortschritte gemacht.
Unser Unternehmen entwickelt seit den 1970er Jahren Kontakte für Signalrelais. Im Jahr 1998 haben wir erfolgreich Kontakte für Signalrelais der vierten Generation (Bänderbreite: 0,3 mm) entwickelt, und im Jahr 2023 haben wir erfolgreich Kontakte für Signalrelais der fünften Generation (Bänderbreite: 0,25 mm) entwickelt. Signalrelais der fünften Generation werden in verschiedenen Bereichen eingesetzt, darunter Telekommunikation, Halbleiter-Testgeräte, medizinische Geräte, Netzwerk-Kameras, intelligente Haushaltsgeräte und Automobile, wo hohe Zuverlässigkeit erforderlich ist.
