Mit Edelmetallen plattierte Elektroden (PEM-Wasserelektrolyse GDL/Unlösliche Elektroden)

PEM-Wasserelektrolyse-Elektroden (Stromzuführung/GDL/PTL)

TANAKA’s PEM-Wasserelektrolyse-Elektroden (Stromzuführung, GDL und PTL)

• Substrate können entsprechend einem Gleichgewicht zwischen Kosten und Leistung (elektrische Leitfähigkeit, Haltbarkeit und Gasdiffusion) ausgewählt werden.
• Wir haben eine Erfolgsbilanz in der Platinbeschichtung auf verschiedenen Substraten, einschließlich expandierten, Mikromesh- und porösen (sinterte Faser- und sinterte Pulverkörper).

【Expandiertes Titan】
Eigenschaften

• Dies ist ein Substrat, das auf dem Markt weit verbreitet und relativ kostengünstig ist. (Minimale Öffnung 2,0 mm × 1,0 mm)

【Titan-Micromesh】
Eigenschaften

• Die glatte Oberfläche des Substrats wird voraussichtlich physische Schäden während der Verbindung mit CCM verringern.
• Die Öffnungsgröße und -anordnung können individuell gestaltet werden.

【Poröse Titanpartikel (gesinterte Faserpartikel and gesinterte Pulverpartikel)】
Eigenschaften

• Komplexe poröse Strukturen können eine Gleichmäßigkeit in der Gasversorgung und anderen Aspekten erwarten lassen.

unlösliche Elektroden

Unlösliche Elektroden von TANAKA

• Wir bieten verschiedene Arten von Edelmetallbeschichtungen an, darunter Platinbeschichtung, Platin/Iridium-Legierungsbeschichtung und Goldbeschichtung sowie Iridiumoxidbeschichtung.
• Substrate können in verschiedene Formen verarbeitet werden, einschließlich Platte, Stange und Anschluss.
• Wir bieten die am besten geeigneten unlöslichen Elektroden entsprechend Größe, Form und Anwendung an.

<Formverarbeitungsbeispiele>

Terminal

Beispiele hinsichtlich der Membrandicke

Verschiedene Anwendungsmöglichkeiten für unlösliche Elektroden
【Alkalischer Ionen-Wasserreiniger】【Elektrolysiertes Wasserstoff-Wasser】
Eigenschaften

• Unsere einzigartige Verarbeitungstechnologie ermöglicht eine gleichmäßige Pt-Beschichtung, selbst bei dünnen Filmen. (Micro Plate)
• Hat eine hohe Haltbarkeit gegen Polaritätswechsel, was notwendig ist, um die Haftung von Ablagerungen auf den Elektroden zu verhindern.
• Eine längere Lebensdauer wird im Vergleich zu herkömmlichen beschichteten und gebrannten Elektroden erwartet. (Vergleich mit unseren Produkten)
• Automatische Massenproduktionslinien ermöglichen die Massenproduktion zu niedrigen Kosten.

	SEM ×1000	SEM-EDX Pt-Kartierung
Micro Plate
Normale Plattierung

【Hypochloriges saures Wasser】【Saures Wasser】【Alkalisches Reinigungswasser】
Eigenschaften

• Wir bieten eine Reihe von Elektrodenkatalysatoren an, darunter Platinbeschichtung, Platin/Iridium-Legierungsbeschichtung und Iridiumoxid. Je nach Anwendung ist es möglich, Elektroden entsprechend ihren Eigenschaften, wie der Effizienz der Chlorerzeugung und dem Polaritätswechsel, auszuwählen.

Produktübersicht

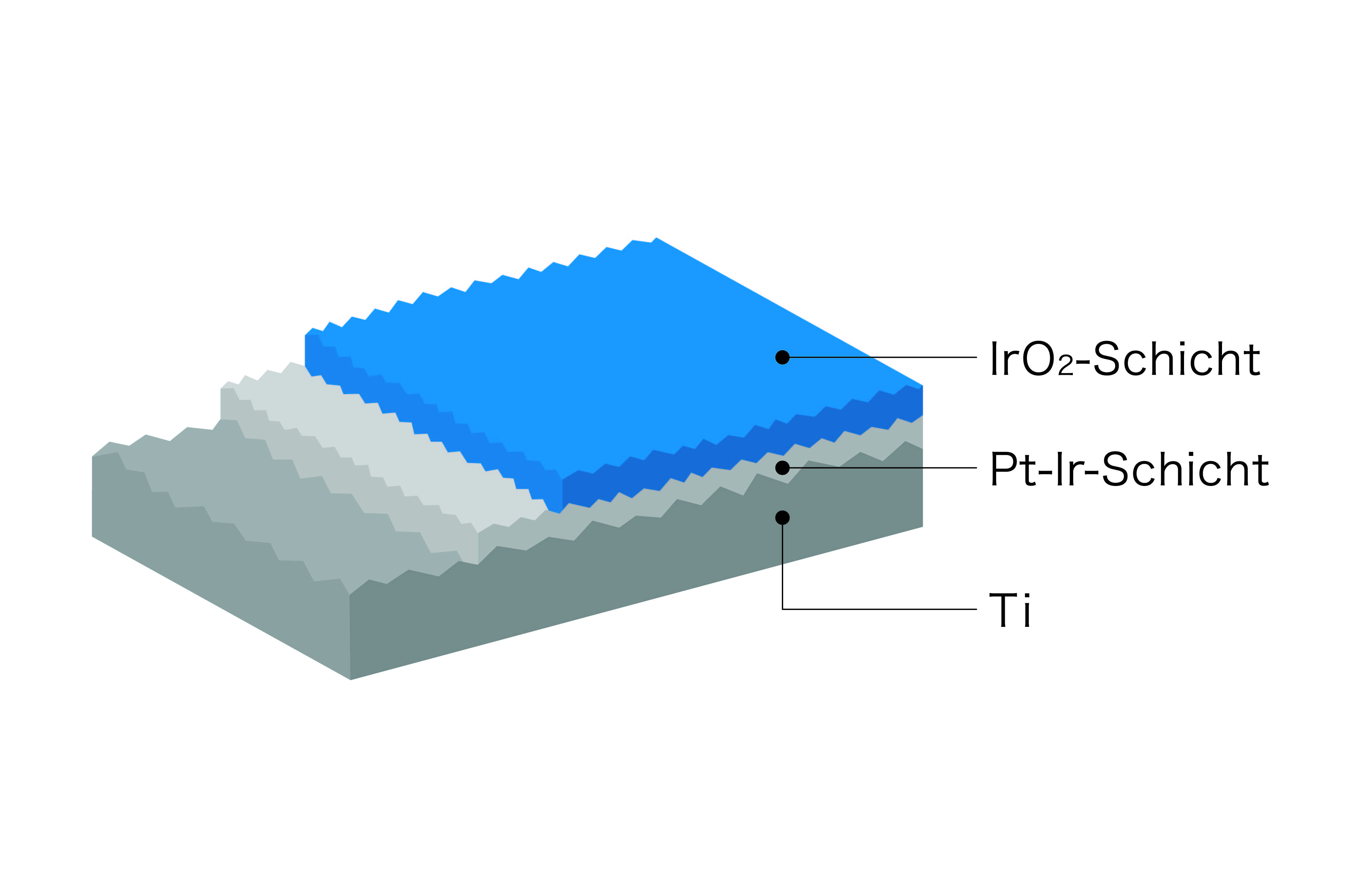

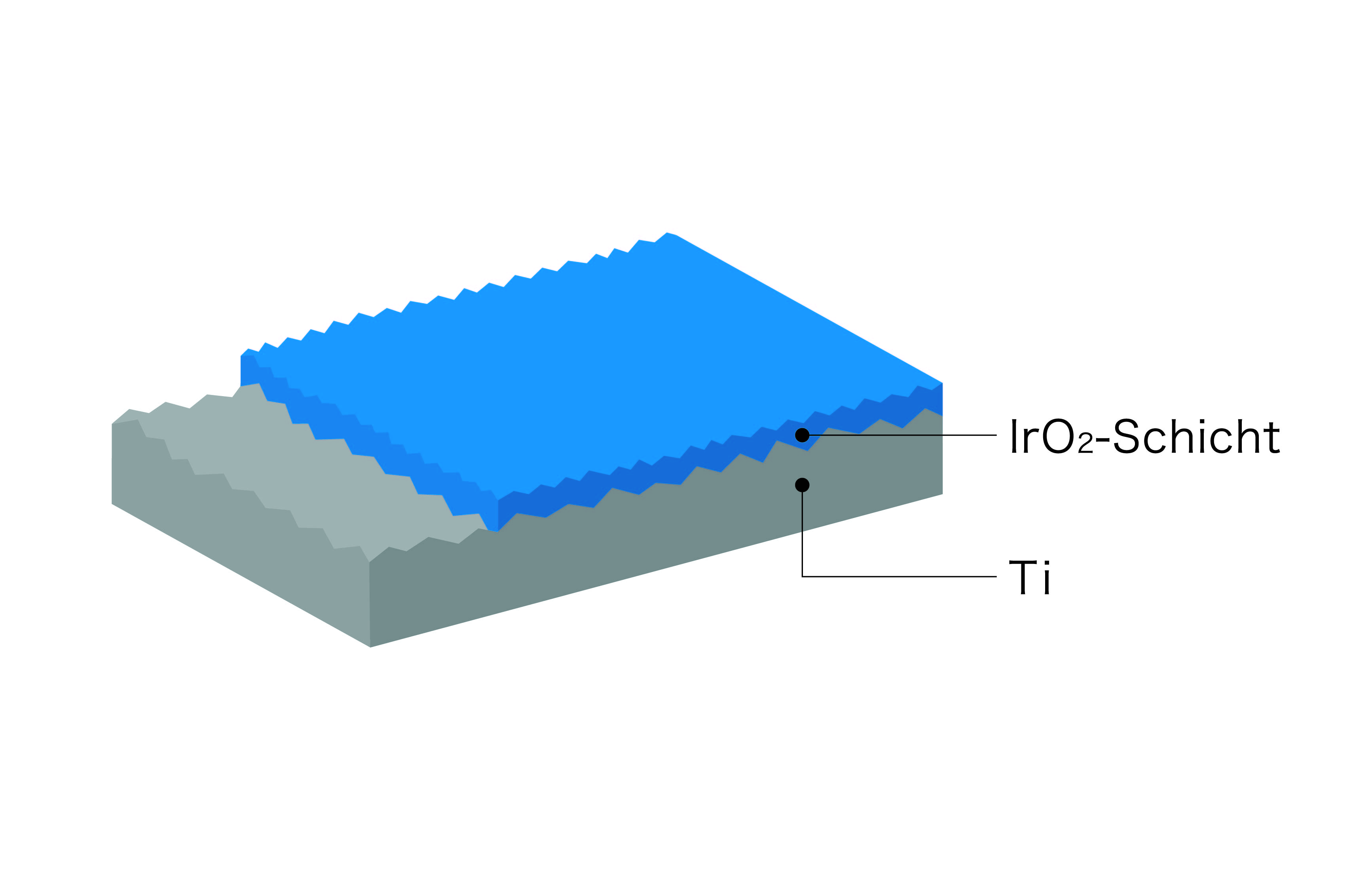

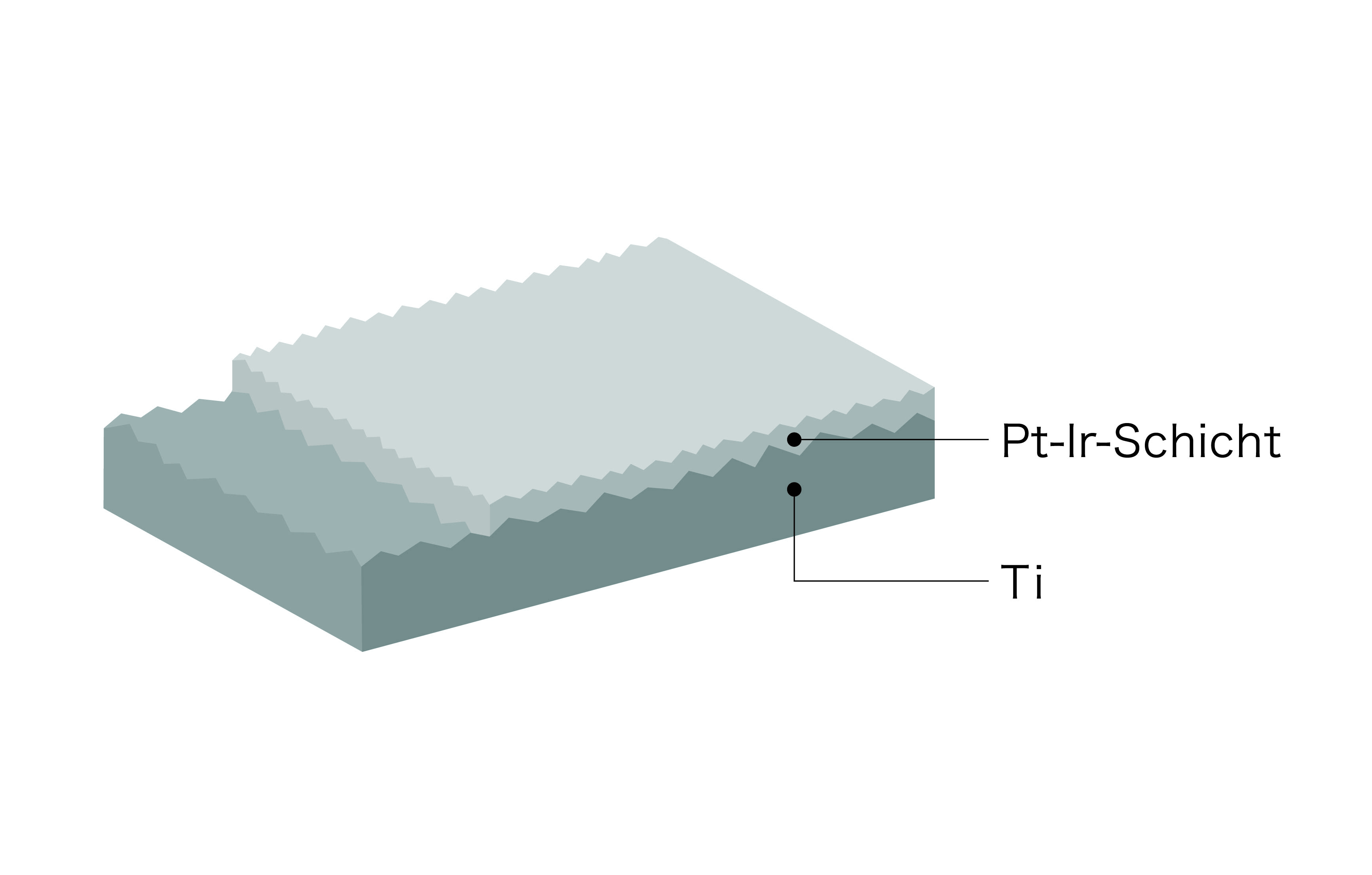

Schematische Darstellung der Struktur der Katalysatorschicht

【Anode für die Oberflächenbehandlung】
Eigenschaften

• Platinbeschichtung ist auf Titanuntergründen bis zu 1,8 m × 1,2 m mit großen Beschichtungstanks verfügbar.
• Titan-Substrate können für das Überziehen (Neu-Beschichten) wiederverwendet werden.
  ※Platin, das auf gebrauchten Elektroden verbleibt, kann je nach Umständen als wertvoll angesehen werden.

Andere Beschichtungstechnologien

【Plattieren von Substraten von sehr geringer Größe】
Eigenschaften

• Die Beschichtung ist sogar auf Miniatursubstraten wie Kugeln mit einem Durchmesser von 3 mm möglich.
  Je nach Größe und Form kann die Beschichtung sowohl mit Trommelbeschichtung als auch mit Gestellbeschichtung erfolgen.

【Plattieren von Protonenaustauschmembranen mit Edelmetallen】
Eigenschaften

• Platin kann ohne elektrischen Strom auf polymeren Elektrolytmembranen abgeschieden werden.
• wird voraussichtlich in der Wasser-Elektrolysebehandlung und der Wasser-Elektrolyse verwendet werden.

Beschichtung auf festen Polymerfilmen

【Platin-Mesh】
Eigenschaften

• Durch die Verwendung von Elektroformungstechnologie können wir Netze mit einer Platinreinheit von 99,90 % oder höher und Löchern im Bereich von Φ3 bis 4 µm herstellen.
• Nickelfrei und entspricht der EU-Richtlinie zur Beschränkung der Verwendung von Nickel (RoHS-konform).
• Hat eine nachweisliche Verwendung in medizinischen Verneblern.
