Was sind "Galvanisierungsprozesse"?
Edelmetall-Galvanisierungstechnologien für Halbleiter-, Elektronik- und dekorative Anwendungen. Das Portfolio umfasst Gold-, Silber- und Platingruppen-Galvanisierungen einschließlich Vor- und Nachbehandlung. Die Verfahren gewährleisten gleichmäßige Abscheidung, hohe Wärme- und Korrosionsbeständigkeit sowie gute Lötbarkeit – von der Prozessbewertung bis zur Serienfertigung.

Wir bieten hochfunktionale Galvanisierungsprozesse an.

Wir bieten vielfältige Edelmetall-Galvanisierungsprozesse für Halbleiter-, Elektronik- und dekorative Anwendungen. Anwendungsspezifische Beschichtungseigenschaften und effiziente Prozesse sichern hohe Produktivität.

Die Galvanisierungsprozesse werden von EEJA Co., Ltd., einem Unternehmen der TANAKA-Gruppe, vertrieben.
Für Produktdetails klicken Sie hier (eeja.com).

Reingold-Galvanisierung

Bild von Reingold-Galvanisierung

PRECIOUSFAB Gold-Serie

Hervorragende Bindefähigkeit, Hitzebeständigkeit und Lötfähigkeit machen es ideal für Halbleiterkomponenten.
Hervorragende elektrolytische Gleichmäßigkeit ermöglicht einen reduzierten Goldverbrauch.

PRECIOUSFAB Au-GB Serie

Au-Galvanisierungsprozess für Wafer-Bumps.
Es hat eine ausgezeichnete elektrolytische Gleichmäßigkeit und kann für die Beschichtung bei hohen Stromdichten und niedrigen Betriebstemperaturen verwendet werden.

MICROFAB Au-Serie

Cyanidfreie Gold-Galvanisierung für Wafer mit hervorragenden Eigenschaften für Bumping und feine Strukturierung.

Produktname Anwendungen Eigenschaften
PRECIOUSFAB Au8400 Bonding-PAD-Bereich Gute gleichmäßige elektrolytisch abgeschiedene Schicht und neutrales Cyan.
PRECIOUSFAB Au-MLA300 Niedrige Au-Konzentration, Verhinderung der Ni-Auslaugung, neutrales Cyanid.
PRECIOUSFAB Au-GB5 Wafer (Bump) Niedrige Betriebstemperatur, neutrales Cyanid
MICROFAB Au310 Wafer (Verdrahtung) Minimale Oberflächenrauhigkeit, neutral nicht cyan.
MICROFAB AuFL2100 Neutral nicht-cyan mit niedriger Au-Konzentration
MICROFAB Au660 Wafer (Bump) Geringe Härte, hohe Geschwindigkeit, neutral nicht cyan.
MICROFAB Au3151 Hohe Härte, hohe Geschwindigkeit, neutral und nicht zyanidhaltig.

Goldlegierungs-Galvanisierung

Bild einer Goldlegierungs-Galvanisierung

PRECIOUSFAB HG-Serie

Hat ausgezeichnete elektrische Eigenschaften, Verschleißfestigkeit, Korrosionsbeständigkeit und Lötfähigkeit. Ideal für elektronische Komponenten wie Steckverbinder.

PRECIOUSFAB GT-Serie

Elektrolytische Gold-Zinn-Legierung. Das Legierungsverhältnis kann leicht angepasst werden, und Anpassungen können je nach Schmelztemperatur des Bades vorgenommen werden.

PRECIOUSFAB GS-Serie

Legierungsprozess für die Elektroplattierung von Gold und Silber. Es hat die Korrosionsbeständigkeit von Gold und die Reflektivität von Silber, was es ideal für Komponenten macht, die in LEDs verwendet werden.

Produktname Anwendungen Eigenschaften
Au-Co PRECIOUSFAB HG-GVC Steckverbinder, Verdrahtungssubstrate Saurer Cyanid
PRECIOUSFAB HG-ICC7 Ni-Barriere, saurer Cyanid
FEINBARRIER 7000 Ni-Barriere, saurer Cyanid
Au-Ni PRECIOUSFAB HG-GVN Steckverbinder, Verdrahtungssubstrate Saurer Cyanid
PRECIOUSFAB HG-ICN100 Ni-Barriere, saurer Cyanid
Au-Sn20% PRECIOUSFAB GT1000 Lötalternative Saurer Cyanid
Au-Ag50% PRECIOUSFAB GS3000 Leiterrahmen Alkalische Schian

Gold-Strike-Galvanisierung

PRECIOUSFAB Au-ST

Au-ST400 (chlorfrei) ist ein stark saures Strike-Bad, das insbesondere eine Direktgalvanisierung auf Edelstahl ermöglicht.

MICROFAB Au NX-ST

Nicht-Cyanid-Typ Schlagbad.

Produktname Anwendungen Eigenschaften
PRECIOUSFAB Au-ST100 Allgemein Saurer Cyanid
K-130AF Saurer Cyanid, schimmelresistent
PRECIOUSFAB Au-ST400 SUS Chlorfrei, stark saurer Cyan
N-205 Hochglänzendes, stark saures Cyan
MICROFAB Au NX-ST Wafer Neutral Nicht-Cyan

stromlose Vergoldung

Bild von stromlose Vergoldung

IM MEISTER Au-Serie

Zeigt hohe Haftung und Lötbenetzbarkeit auf chemisch abgeschiedenem Nickel.
IG100 erreicht auch eine gleichmäßige Filmdicke auf Palladium.

SERAGOLD-Serie

Bleifreier, selbstreduzierender Dickschichtprozess der stromlosen Vergoldung

Supermex Serie

Cyanidfreier Prozess für stromlose Vergoldung auf elektrolytischen und chemischen Nickelschichten

Produktname Anwendungen Eigenschaften
IM MEISTER Au1100S Bonding-PAD-Bereich Dünnschicht-Austausch, Cyanid
IM MEISTER AuFX5 Ersatz für dicke Filme, cyan
IM MEISTER Au-IG100 Austausch der gleichmäßigen Filmdicke auf Pd, Cyanid.
IM FAB Au-IGS2020 Austausch der gleichmäßigen Filmdicke auf Ni, nicht-cyanidbasiert.
Atomex Keramikteile usw. Dünnschicht-Austausch, Cyanid
CERAGOLD 6070 Schwer, bleifrei und Zyanid.
SUPERMEX 250 Wafer, Allgemeiner Zweck Dünnschichtersatz, nicht-cyan
SUPERMEX 850 Dickenfilmreduktion, nicht-zyan

Silber-Galvanisierung

Cyan-Typ

Produktname Anwendungen Eigenschaften
Ag-10 Allgemein Hart und hochgiftig.
LED BRIGHT Ag-20 LED und andere Helles, hohes Cyanid
SP-4000 Leiterrahmen Hohe Stromdichtekompatibilität, niedriger Cyanidgehalt.

Nicht-Cyanid-Typ

Produktname Anwendungen Eigenschaften
PRECIOUSFAB Ag4730 Wafer Nicht-Cyan

Platingruppenmetall-Galvanisierung

PRECIOUSFAB Pd-Serie

Die AD-Serie ist ein Pd-Galvanisierungsprozess ohne Ammoniakgeruch mit hervorragender Korrosionsbeständigkeit bei hohen Temperaturen und verbesserten Arbeitsbedingungen.

PRECIOUSFAB Pt-Serie

Platin-Galvanisierungsprozess für rissfreie Dickschichten bei geringen Spannungen

PRECIOUSFAB

Galvanisierungsprozesse für industrielle und dekorative Anwendungen.

Produktname Anwendungen Eigenschaften
Pd PRECIOUSFAB Pd-ADP720 Leiterrahmen
(Pd-PPF)
Hochhitze-resistenter, neutraler Film
PRECIOUSFAB Pd-ADG860
PRECIOUSFAB Pd82GVE Verbinder Pd-Ni20%-Legierung
PRECIOUSFAB PC200 Pd-Co20%-Legierung
MICROFAB Pd700 Wafer (Bump) Neutrale, dicke Anwendung
Pt PRECIOUSFAB Pt2000 Elektronische Komponenten usw. Säurehaltig, hohe Korrosionsbeständigkeit
PRECIOUSFAB Pt-SF Alkalisch, dicke Schicht
Rh PRECIOUSFAB Rh200 Geringer Stress, hohe Härte
PRECIOUSFAB Rh2000 Hohe Korrosionsbeständigkeit und hohe Härte.
Ru PRECIOUSFAB Ru1000 Sauer, niedrige Ru-Konzentration
Ir PRECIOUSFAB Ir300 Hohe Härte

Anwendungsbeispiele (Leistungshalbleitermodule)

Galvanisierung für Bondpads

Komponente Metallische Elemente
Bonddrahte Al, Au, Cu, PCC, Ag
Galvanisierung für Bondpads Ni/(Pd)/Au oder Ag
Klebepad Al, Cu
Diagramm der Galvanisierungsprozess für Bonding Pads

Für verschiedene Kombinationen von Bondingdrähten und Bondpads bieten wir optimierte Galvanisierungsbedingungen für hervorragende Bondbarkeit an.

Ni/Au-Galvanisierung (Ni-Dicke: 5 μm / Au-Dicke: 0,05 μm)

Φ50μm Pad

SEM image of Ni/Au-Galvanisierung on a Φ50 μm pad
Querschnitts-SEM-Bild der Ni/Au-Galvanisierung auf einem Φ50 μm Pad.

Ni/Pd/Au-Galvanisierung (Ni-Dicke: 5 μm / Pd-Dicke: 0,1 μm / Au-Dicke: 0,05 μm)

□100μm Pad

REM-Bild von Ni/Pd/Au-Galvanisierung auf einem 100 μm quadratischen Pad.
Querschnitts-SEM-Bild einer Ni/Pd/Au-Galvanisierung  auf einem 100 µm großen Pad.
  • Die Pd-Galvanisierung reduziert Korrosion und Diffusion der Nickelabscheidung.
  • Von den Vorbehandlungsbedingungen bis zum Gold-Galvanisierungsprozess bieten wir ganzheitliche, optimierte Prozesslösungen an.

Rückelektrode für OMIK-Bonding

MICROFAB ELN520 Verwendung und Querschnittsdiagramm

MICROFAB ELN520 : Ni-Galvanisierung für Rückseitenelektroden mit vertikaler Struktur zur ohmschen Kontaktierung.

  • Für vertikale Si-Chips, die in Dioden und anderen Geräten verwendet werden.
  • Nach einer stromlosen Nickelabscheidung direkt auf der Chiprückseite wird durch Sintern eine Nickel-Silizid-Schicht gebildet.

Prozess des Formens der Rückseite von Si-Chips

Prozess Produktname
1 Vorbehandlung  –
2 Katalysatoraktivierung  –
3 Stromlose Nickelabscheidung MICROFAB ELN520
4 Trocknen und Sintern  –
5 stromlose Vergoldung IM FAB Au-IGS4200
  • Aufgrund der geringen Spannungen der Ni-Abscheidung kann die Waferverformung nach der Galvanisierung reduziert werden.
  • Durch stromlose Vergoldung auf Nickel wird die Fügbarkeit im Die-Attach-Prozess verbessert.

Metallisierte Schicht für Anschlussrahmen, Kupferclips, Leiterplatten usw.

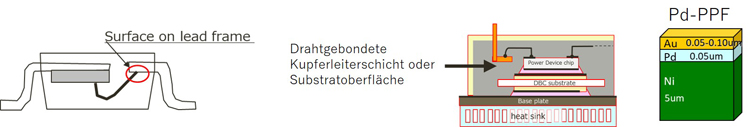

Schema des Teils und Querschnitt der Galvanisierungsprozess für Pd-PPF.

Unsere Pd-Galvanisierungsschicht zeichnet sich durch hohe Barrierewirkung aus und verbessert die Wärmebeständigkeit auch bei dünnen Schichten.

Galvanisierungsprozess für Pd-PPF

*...Palladium vorbeschichteter Rahmen

Elektrolytisches Ni GALVANOMEISTER Ni100
Elektrolytisches Pd PRECIOUSFAB Pd-Serie
Elektrolytisches Gold POSTFLASH 100
