Edelmetallplattierte Werkstoffe

Energie / Wasserstoffgesellschaft Elektronik Halbleiter Fügen und Verkapselung Platten, Drähte und Rohre Relais und elektrische Verbindungen Automobil Elektrische Kontakte

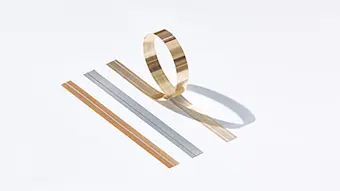

Bild von Edelmetallplattierte Werkstoffe

Was sind Edelmetallplattierte Werkstoffe?
Funktionale Verbundwerkstoffe, bei denen Edelmetalle wie Ag-basierte Legierungen und Ag-Oxidsysteme mittels kontinuierlicher Fügetechnologie auf Kupfer, Kupferlegierungen oder eisenbasierte Legierungen aufgebracht werden. Sie ermöglichen das Fügen schwer verbindbarer Werkstoffe wie Berylliumkupfer sowie unterschiedlicher Metallkombinationen zur Nutzung von Bimetalleffekten. Hervorragende Ebenheit, minimale Blechdicken von 0,02 mm und Dickentoleranzen von ±0,001 mm unterstützen kosteneffiziente Produktentwicklung.

Es kann frei mehrschichtig und mehrsträngig sein, von dünn bis dick.
Außerdem ist es ein langes Material, das in Breite und Dicke frei ausgewählt werden kann.

Langmaterial mit Edelmetallen beschichtet auf einer Basis aus Kupfer oder eisenhaltigen Materialien. Mit unserer einzigartigen kontinuierlichen Bindungstechnologie haben wir die Freiheit der Mehrschichtung, Mehrstreifung, Breite und Dicke weiter erhöht. Dies ist ein kostengünstiges Material, das die minimale Menge an Edelmetallen verwendet, die erforderlich ist, um maximale Wirkung zu erzielen. Je nach Ihren Anforderungen können wir auch Berylliumkupfer als Basismaterial und beschichtete Materialien mit Lötmittel anbieten.

Edelmetallplattierte Werkstoffe

Eigenschaften

  • Verfügbar in einer breiten Palette von dünnen (0,5 µm dick) bis dicken (1/2 der Gesamtdicke) Bändern.
  • Erreicht Haftfestigkeit und einen hochflexiblen Biegeprozess.
  • Lieferung von langen Materialien mit hoher Fertigungsgenauigkeit.

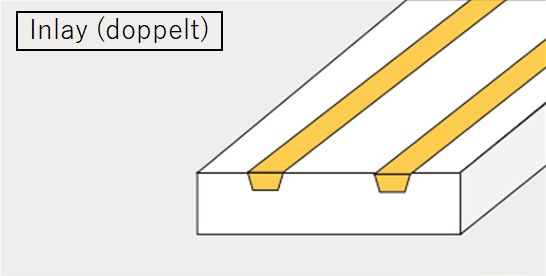

Art des Verkleidungsmaterials: Inlay (doppelt)

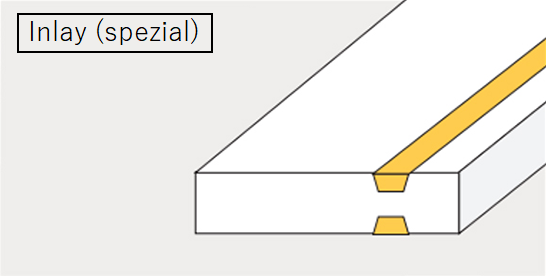

Art des Beschichtungsmaterials: Inlay (spezial)

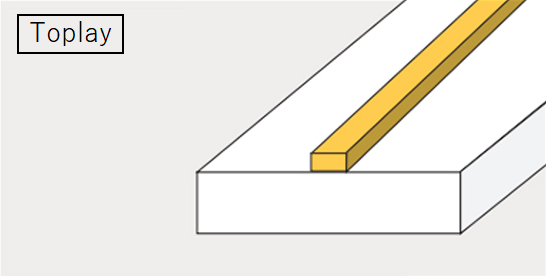

Art des beschichteten Materials: Toplay

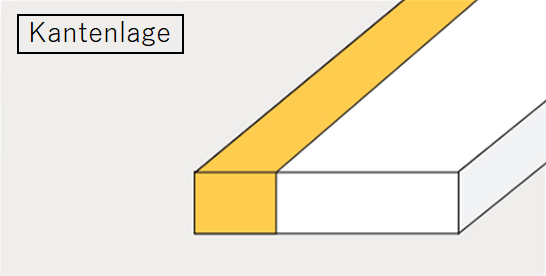

Art des Beschichtungsmaterials: Edgelay

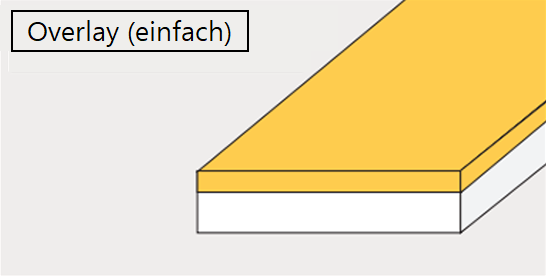

Art des Beschichtungsmaterials: Overlay (einzeln)

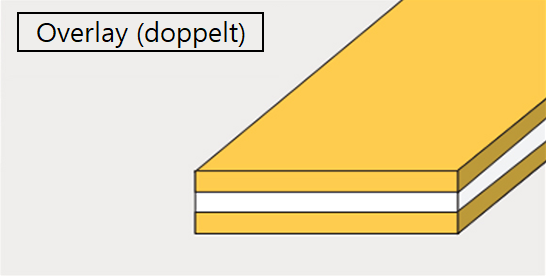

Art des Beschichtungsmaterials: Overlay (doppelt)

Maßgenauigkeit

Gesamtdicke (mm) Maßtoleranz (mm)
Dicke Breite
Weniger als 0,05 ±0.003 ±0.05
0,05 bis weniger als 0,10 ±0.005 ±0.05
0,10 bis weniger als 0,30 ±0.01 ±0.1
0,30 bis weniger als 0,60 ±0.02 ±0.15
0,60 bis 1,00 oder weniger ±0.03 ±0.2

Querschnitt des Gelenks

[Querschnitt des Gelenks] Au-Legierung, Ag-Legierung, Cu-Legierung

Beispiele für Materialkombinationen

Edelmetallmaterialien Basismaterial Form Gesamtdicke (mm) Gesamtbreite (mm) Breite (mm) Zhang Hubi
AgPd
AgPdCu
SP-1
SP-2		 C7701
GMX215
GMX96
CuNi20
C5212		 Ich 0.025～0.5 7～30 0.5～5.0 1/20～1/2
AgCuNi
CDF-2
AgNi		 C1020
C2680
C5212		 Ich 0.1～1.0 7～50 1.0～10.0 1/20～2/3
Silberlot KOV O 0.05～0.6 7～30 7～30 1/15～1/3
  1. Die Form des Buchstabens I ist vom Typ Einlage und die des Buchstabens O ist vom Typ Überlagerung.
  2. Bitte konsultieren Sie uns bezüglich Material, Form und Abmessungen.
Illustration der Breitenaugenauigkeit und des Verhältnisses von Dicke zu Breite.
Breitengenauigkeit
Illustration der Breitenaugenauigkeit und des Verhältnisses von Dicke zu Breite.
Zhang Hubi
  1. W1, W2＝ ±0,3
  2. Bitte konsultieren Sie uns bezüglich der Messstandards und Toleranzen.

Anwendungen

  • Bürsten und Kommutatoren für Mikromotoren
  • Sensoren, Schalter, Relais, Steckverbinder usw.
Beschichtet für Schaltkontakte
<Für Gleitkontakte geeignet>

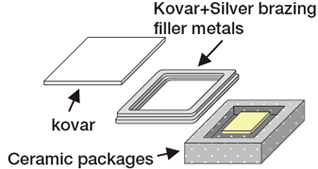

Beschichtet für Dichtungen
<Für Dichtungsanwendungen geeignet>
Beschichtet für Schaltkontakte
<Schutzhülle für Schaltkontakte>

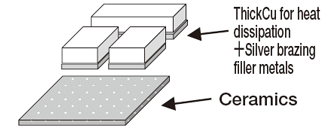

Wärmeableitende Beschichtung
<Zur Wärmeableitung verkleidet>

Arten von Kontaktmaterialien

Hauptanwendungen: Bürste für Mikromotoren, Sensoren
Produktname Zusammensetzung (Gewichtsprozent) Vickers-Härte
(zur Referenz)
Pt Au Landwirtschaft Pd Andere
SP-1 10 10 30 35 Cu, usw. 270～360
SP-3 0.5 － 40 43 Cu 230～320
AgPd50 － － 50 50 － 160～230
AgPd30 － － 70 30 － 140～210
Hauptanwendungen: Kommutatoren für Mikromotoren, Schiebeschalter
Produktname Zusammensetzung (Gewichtsprozent) Vickers-Härte
(zur Referenz)
Pt Au Landwirtschaft Pd Andere
SP-2 5 70 10 － Cu, usw. 170～210
CDF-2 － － 92.5 － Cu, usw. 120～170
AgCuNi － － 95.5 － Cu, usw. 110～160
CDF-4 － － 98.2 0.5 Cu, usw. 85～150

Art des Grundmaterials

  • Wir liefern beschichtete Produkte unter Verwendung von Grundmaterialien wie C1020, C5210, C7701, CuNiSn, BeCu, KOVAR und CORSON entsprechend ihrem Verwendungszweck. Bitte konsultieren Sie uns bezüglich Kombinationen mit Kontaktmaterialien.
