Edelmetalle und mit Edelmetall beschichtete Drähte (Bonding-Draht)

(＊)Quelle: SEMI Global Semiconductor Packaging Materials Outlook - Ausgabe 2024

Kerntechnologie

Technologien, die durch die Auseinandersetzung mit Edelmetallen gefördert werden.

TANAKA ELECTRONICS verfügt über fortschrittliche Metallverarbeitungstechnologien, wie ultrafeine Drähte aus Gold (Au), Silber (Ag), Kupfer (Cu) und Aluminium (Al), die durch die Herstellung von Bondingdrähten, Edelmetallbeschichtungen, hochreinem Schmelzen und Mikro-Walzen entwickelt wurden. TANAKA ELECTRONICS wird diese Technologien anwenden, um zu Bereichen wie Schmuck, Medizin, Automobil, Kommunikation der nächsten Generation und Energieeinsparung beizutragen.

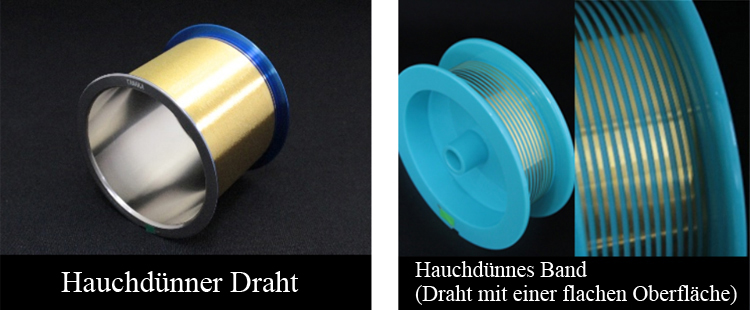

Ultradünner Draht

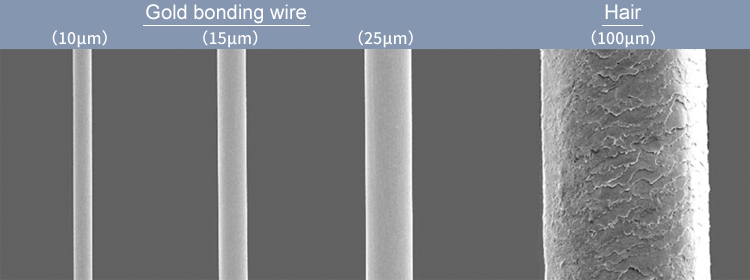

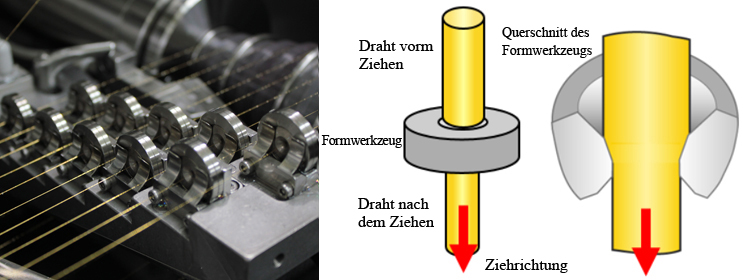

Wir sind auf das Ziehen von ultrafeinen Edelmetalldrähten spezialisiert. Das Ziehen ist ein Verarbeitungsverfahren, bei dem Metallmaterialien durch ein Werkzeug, das als Matrize bezeichnet wird, geführt und in Drahtform verarbeitet werden. Mit unserer einzigartigen Ziehtechnologie, die über viele Jahre entwickelt wurde, führen wir eine feine Durchmesserreduktion mit Dutzenden von Matrizen durch und erreichen beim Ziehen von Edelmetalldrähten Durchmesser von bis zu 10 μm. In Kombination mit unserer einzigartigen Wickeltechnologie können wir auch ultrafeine Drähte mit einer Länge von über 5.000 m herstellen.

Hochreines Schmelzen

Durch die Verwendung einer proprietären Schmelztechnologie können wir hochreine Legierungen mit Spuren von zugesetzten Elementen auf nur ppm-Niveau herstellen.
Wir nutzen auch unsere einzigartige Vakuumschmelztechnologie, um hochreine Materialien bereitzustellen. Durch die Optimierung der Drahtzieh- und Wärmebehandlungsprozesse können wir die Kristallstruktur kontrollieren und Produkte mit extrem hoher Uniformität anbieten, selbst in ultrafeinen Drähten mit Durchmessern von nur wenigen Dutzend Mikrometern.

Mikrowalzen

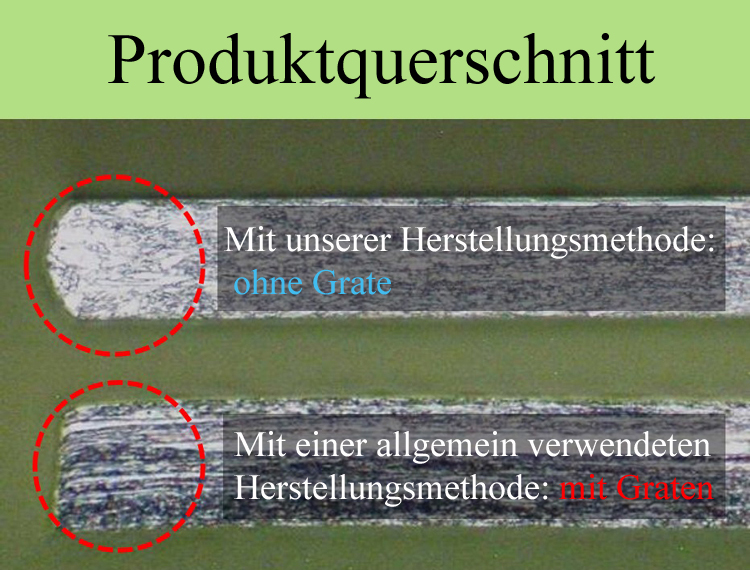

Das Rollen ist ein Verarbeitungsverfahren, bei dem Metallmaterialien in rotierende Walzen eingeführt werden, um dünne und flache Bandmaterialien herzustellen. Mit seiner einzigartigen Technologie, Drähte mit einem Durchmesser von 100 bis 600 μm zu rollen, hat TANAKA es geschafft, Bandmaterialien ohne Grate an den Endflächen herzustellen, was mit dem Schneiden nicht möglich ist. Um den Bedarf an fortschrittlicher Bondierbarkeit für Automobilgeräte zu decken, hat das Unternehmen auch die Oberflächenrauhigkeit seiner Produkte auf durchschnittlich 1 μm oder weniger reduziert und ein Oberflächenreinigungsmanagement implementiert, das dem von Bondierdrähten entspricht, um Produkte in Halbleiterqualität bereitzustellen.

Edelmetallbeschichtung

Um den verschiedenen Anforderungen an die Halbleitermontage gerecht zu werden, wenden wir Edelmetallbeschichtungen auf saubere Drähte an, die mit unseren einzigartigen Verfahren bearbeitet wurden, um verschiedene Funktionen hinzuzufügen.
Zum Beispiel haben wir in den letzten Jahren erfolgreich die Oxidations- und Korrosionsbeständigkeit erheblich verbessert, indem wir Kupferdrähte mit dem Edelmetall Palladium beschichtet haben.

Fertigungsprozesse, die unseren hohen Marktanteil weltweit unterstützen.

Integrierte Produktion in Reinräumen

Alle Prozesse von der Schmelze bis zum Drahtziehen und Wickeln werden in Reinräumen unter strengen Auflagen durchgeführt. Dies ermöglicht es uns, Produkte mit minimaler Oberflächenkontamination anzubieten, die extrem sauber sind.

Herstellungsprozess von Bonding-Draht

1. Schmelzen
Der Prozess des Gießens von Legierungsmaterialien mit verschiedenen Funktionen durch das Schmelzen von hochreinen Metallen und Spurenelementen.

2. Drahtziehen
Ein Prozess, bei dem Metall dünner und drahtähnlich gemacht wird, indem ein Werkzeug namens Matrize verwendet wird.

3. Anlassen
Prozess zur Anpassung der Härte von Draht durch Anlassen, um seine Kristallstruktur zu verändern

4. Beschichtung
Ein Prozess, bei dem Edelmetalle auf die Oberfläche von Drähten aufgetragen werden, um Funktionen wie Korrosionsbeständigkeit und Oxidationsbeständigkeit zu verleihen.

5. Wickeln
Prozess des Wickelns von Draht auf eine Spule, während Kratzer auf dem hergestellten Draht minimiert werden.

Neue Herausforderungen für TANAKA ELECTRONICS

TANAKA ELECTRONICS hat das Ziel, neuen Wert auf der Grundlage der im Halbleiterbereich entwickelten Technologien zu schaffen.

Drahtstange für Schmuck

Unsere Technologie und Materialien
Erweiterung über "Halbleiter" zu "Schmuck"

Goldbond-Draht, ein wichtiges Halbleitermaterial.

Durch die Ausnutzung seiner hohen Reinheit und hohen Qualität,
werden wir es auch als neues Drahtmaterial für Schmuck anbieten.

Schön "Glanz" und "goldene Farbe"
Beweis, dass es ein hochwertiger Draht ist

Wir nehmen neue Herausforderungen an, basierend auf stabiler Materialqualität.

Drahtmaterialien, die die in Halbleitern kultivierte Technologie nutzen,
wurden zu einer dünnen, schön glänzenden Kette verarbeitet.

Reines Gold entwickelt, das stärker ist als herkömmliches reines Gold unter Verwendung von Technologie, die durch die Herstellung von Bond-Draht entwickelt wurde

Höhere Drahtfestigkeit als herkömmliches reines Gold

Konventionelles reines Gold ist weich,
es konnte nicht für Produkte verwendet werden, die Stärke erforderten.

Wir haben unsere Expertise in der Herstellung von Bonding-Draht kultiviert.
Mit dieser Technologie ist es uns gelungen, hochreines, hochfestes reines Gold zu entwickeln.

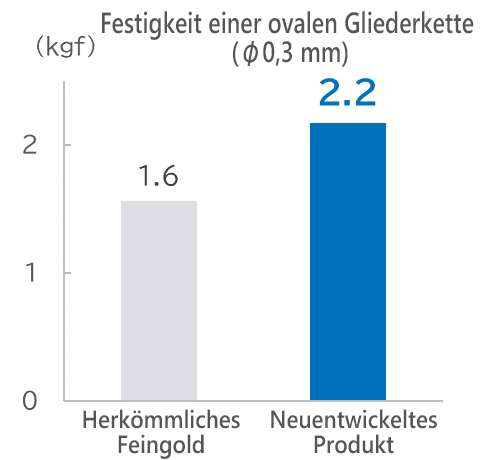

Referenz: Stärke der Kette mit 0,3 mm Durchmesser

Die Kettenfestigkeit kann im Vergleich zu herkömmlichen Ketten erhöht werden
Mit der Fertigungstechnologie, die wir durch unser Bonding-Drahtgeschäft entwickelt haben,
In der Lage, stabilen Au-Draht bereitzustellen.

Kundenfeedback

In den letzten Jahren, teilweise aufgrund der steigenden Preise für Edelmetalle, gibt es eine zunehmende Anzahl von Kunden, die Artikel mit Vermögenswerten tragen möchten, was zu einem Anstieg des Kaufs von reinen Goldketten geführt hat.
Als Hintergrund hat die neue Materialreihe der reinen Goldkette eine höhere Härte und Zugfestigkeit als herkömmliche Materialien, sodass die Glieder selbst bei dünner Ausführung weniger wahrscheinlich verformt oder bricht. Diese Eigenschaft hat es ermöglicht, mehrere Arten von reinen Goldketten anzubieten, von einfachen klassischen Designs bis hin zu aufwendigeren.
Das Produkt ermöglicht es den Kunden, die Schönheit und Brillanz des Edelmetalls selbst zu genießen, und hat im Vergleich zu herkömmlichen Ketten eine erhöhte Festigkeit, was es zu einer Kette macht, die man mit Vertrauen täglich verwenden kann.
Diese Kette kann alleine oder mit einem Anhänger getragen werden und ist bei einer breiten Palette von Kunden beliebt.
Zum Ende November 2024 hat sich die Anzahl der verkauften Ketten auf etwa das 2,5-fache des Vorjahres erhöht.

Durch die Verwendung eines neuen Materials ist die Qualität stabil geworden, und Anpassungen der Geräte sind beim Wechsel der Setups nicht mehr erforderlich.
Darüber hinaus sind die Kettenbildungseigenschaften äußerst gut, und es gab noch nie einen abnormalen Stopp der Kettenbildungsmaschine. Dies ist das erste Mal, dass dies mit reinem Gold passiert ist.

Im Vergleich zu herkömmlichem reinem Gold hat das neue Material eine höhere Kettenfestigkeit, und bei der Verarbeitung zu einer 0,4 mm Doppelkurbelkette erreichte es eine Festigkeit, die 1,6-mal so hoch ist wie die von herkömmlichen Ketten.

Medizinischer Drahtstab

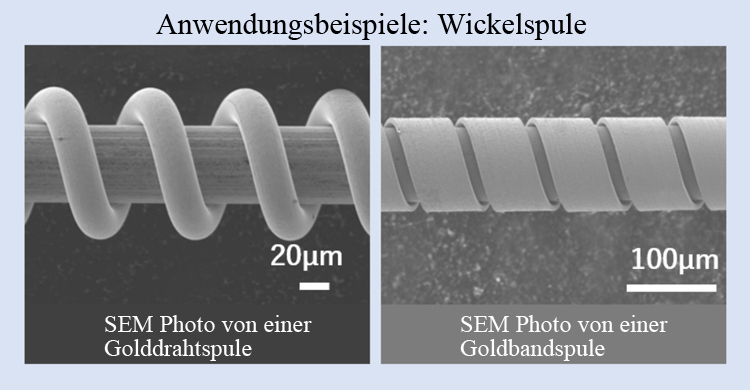

Weiches Golddraht ist ein Edelmetall-Draht, der ideal für Marker auf Kathetern und Führungsdrähten ist, die in minimalinvasiven Behandlungen verwendet werden. Um die Genauigkeit der Strahlentherapie zu verbessern, bieten wir Golddraht mit hoher Reinheit und Festigkeit an, der schwer durchdringbare Röntgenstrahlen hat und eine hohe Sichtbarkeit aufweist.

Merkmale

Hohe Reinheit (99,99 % oder höher)
Hohe Röntgenstrahlen-Radiopazität
Geringe Kontamination
Drahtdurchmesser von 10 bis 100 µm
Hohe Biokompatibilität (keine Verwendung unsicherer Elemente)

*Wir können auch Produkte nach Maß mit unterschiedlicher Reinheit, Drahtdurchmesser usw. herstellen. Bitte zögern Sie nicht, uns zu kontaktieren.

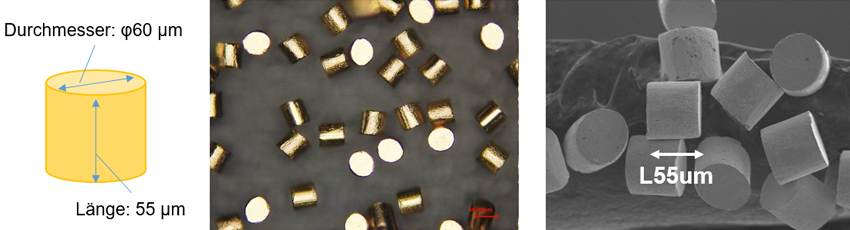

Mikro-Pin (Φ60µm×L55µm)

Hochreiner Golddraht ist weich, was die Herstellung von ultrakleinen Pins durch Schneiden erschwert. Unser Golddraht hat eine Reinheit von 99,99%, was die Herstellung von ultrakleinen Pins mit einem minimalen Durchmesser von Φ60um ermöglicht. Wir können kleine Mengen für Tests bereitstellen.
