구리・구리 합금 본딩 와이어

구리・구리 합금 본딩 와이어

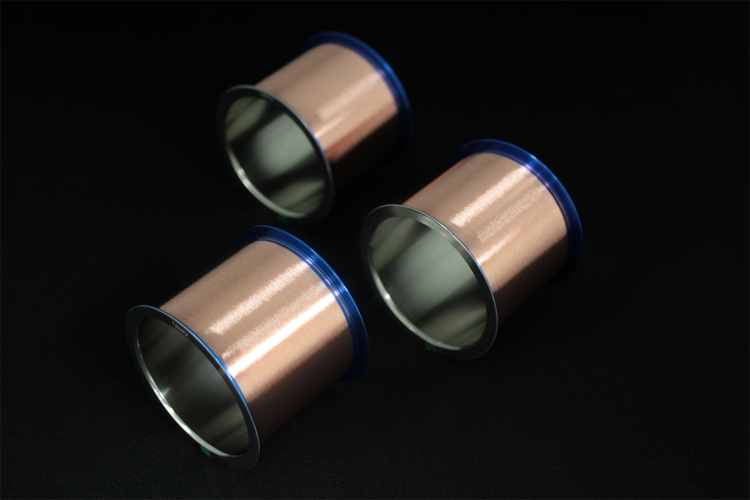

구리・구리 합금 본딩 와이어 제품 이미지

비용 대책의 결정판

무산소 구리 등급의 고순도 구리(Cu) 극세선(최소 15um)을 제공합니다. 또한 귀금속 코팅에 의해 내산화 성능을 부가한 Pd 코팅 구리 와이어(PCC)도 제공합니다.
고가의 금(Au) 와이어와 비교해서 약 90%의 비용 절감에 공헌합니다.

CFB-1 – 고순도 Cu 본딩 와이어

특징

  • 스티치 본딩성이 우수하고 파라미터 설정이 용이
  • 안정된 연속 본딩성

연속 본딩 2차 당김시험

연속 본딩 2차 당김시험: CFB-1

연속 본딩 2차 당김시험: Convetional

CA-1 – 고신뢰성 대응 Cu 합금 본딩 와이어

특징

  • 높은 접합 신뢰성
  • 넓은 본딩 윈도우
  • 낮은 전기 저항

본딩 신뢰도

[본딩 신뢰도 비교 그래프] Bare Cu, CA-1

2차 본딩 프로세스 윈도우

[2차 본딩 프로세스 윈도우 비교]  Bare Cu, CA-1

CLR-1A – 고성능 Cu 본딩 와이어

특징

  • 높게 안정된 스티치 접합성
  • 우수한 접합 신뢰성
  • 넓은 본딩 윈도우

[CLR-1A, Bare Cu, 4N Au Wire의 특징 비교] Wire cost/Squashed ball rooundness/2nd bondability/Capillary life

FAB 형상 및 진원도

FAB 형상 및 진원도 비교

2차 접합성

[2차 접합성- 2nd Pull Strength 비교 그래프] CLR-1, Bare Cu

[2차 접합성- 2nd Bond Parameter Window] CLR-2, Bare Cu

신뢰도

[Electrical resistance on uHAST 비교 그래프] CLR-1(Halogen), Bare Cu(Halogen), CLR-1(Green), Bare Cu(Green)

Storage Condition:130。C 85%
Failure =ΔR/R0>10%
Wire Diameter : 25µm
BGA Substrate(FR-4)
Mold resin : Conventional type
