백금계 세선 재료

일렉트로닉스 센서용 재료 프로브 핀 메디컬 의료 및 진단 의료용 부품 판재·선재·관재 검사 및 온도 계측 재료 백금계 가공품 자동차 관련 전기화학용 전극

세선화로 소형화, 저소비 전력화, 다른 과제 개선에 대응.
확실한 세선 가공 기술.

백금계 세선은, 그 안정된 내환경성, 전기적 특성에 의해, 각종 센서, 의료, 전극용 등에 광범위하게 사용되고 있습니다.

특징

• 극세선에 대응이 가능(~Φ10μm)
• 선재 표면의 평활성, 세정성이 뛰어난 세선 가공 기술
• 요구에 따라 각종 백금 합금재, 산화물 분산 강화형 백금의 공급 가능

대표적인 백금, 백금 합금 재료의 특성 일람표(참고)

재료	융점 (℃)	밀도 (g/cm3)	비커스 경도 (HV)		인장 강도 (연) (MPa)	비저항(연) (µΩ･cm[20℃])
			부드러운	경
Pt-Rh5%	1,818	20.80	70	160	225	17.5
Pt-Rh10%	1,850	20.10	90	190	284	19.2
Pt-Rh20%	1,885	18.80	100	220	394	20.8
Pt-Ir5%	1,790	21.50	90	140	274	19.0
Pt-Ir10%	1,800	21.60	130	230	382	24.5
Pt-Ir20%	1,840	21.70	200	300	539	32.0
Pt-Ni10%	1,580	18.80	150	320	441	32.0
Pt-Ni20%	1,450	16.80	220	400	588	34.1
Pt-W8%	1,850	21.27	200	360	588	62.0

그 외의 재질에 대해서도 상담해 주십시오.

※각 특성값에 대해서는 어디까지나 참고값이며, 형상에 따라 조정 가능한 범위가 다르므로, 문의시에 확인해 주십시오.

목적

가스 센서, 기타 센서, 의료 기기용 부재, 각종 전극, 히터, 프로브 핀 등

고온 환경 하에서의 결정립 대화에 의한 강도 저하를 방지하고, 가혹한 온도 환경 하에서의 사용 영역 확대에 공헌합니다.

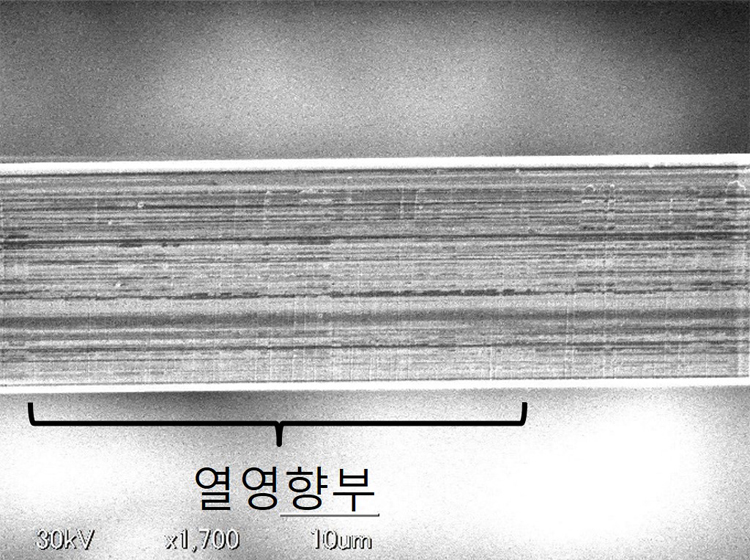

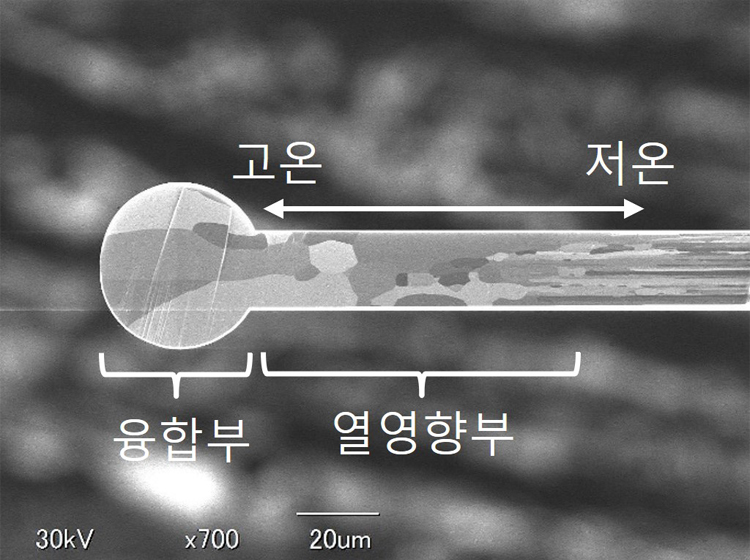

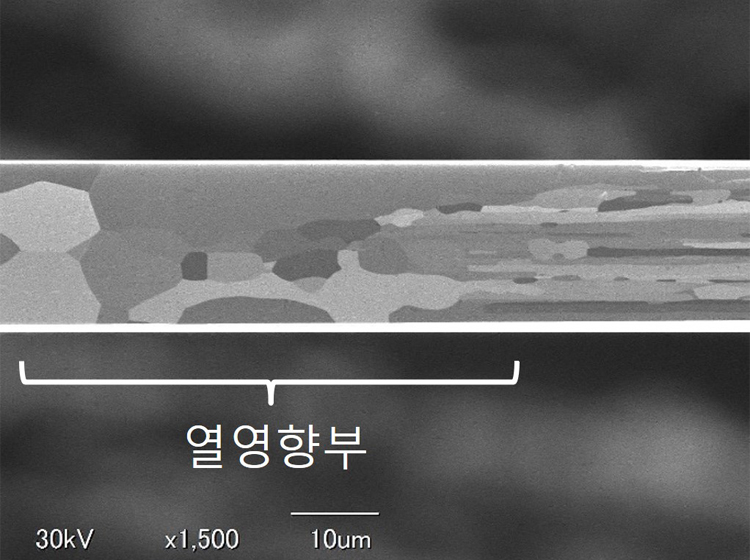

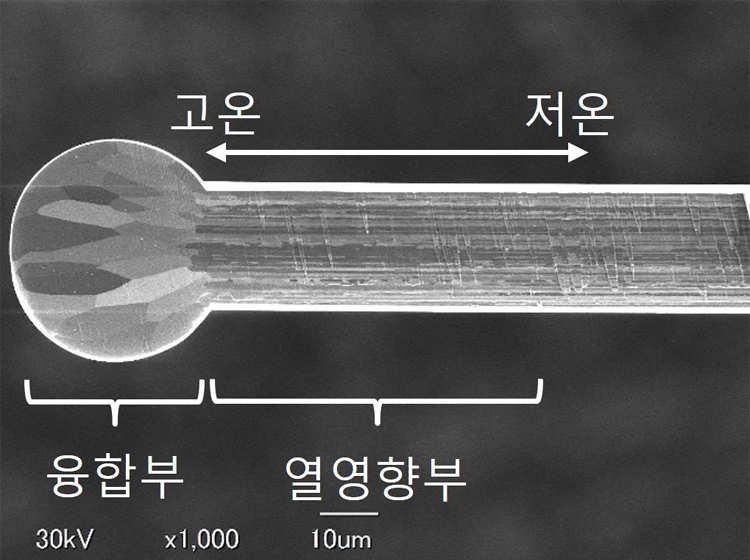

고온 환경에서는 결정립 대화되어 현저한 강도 저하를 유발합니다. 당사에서 개발한 ZrO₂입자를 분산시킨 강화 백금 재료 nanoplat™ 의 경우, 고온 하에서도 분산 산화물 입자가 결정립 유지하는 작용을 함으로써, 결정립의 조대화를 억제하고, 결과적으로 강도 저하를 방지하고, 장수명화할 수 있습니다.

특징

• 고온 환경 하에서 결정립 대화를 방지하여 강도 저하를 저감
• 전기적 특성은 베이스 Pt와 동등하게 유지

Pt

nanoplat™시리즈

제품명	주성분	Zr량	고온 강도	재료 강도	대응 선경
nanoplat™BP	Pt	다	◎	◎	Φ250μm 이상
nanoplat™TPW	Pt	다	◎	◎	Φ100μm 이상
nanoplat™PW	Pt	작은	○	○	Φ15μm 이상
nanoplat™APW	Pt	작은	○	○	Φ15~30µm

nanoplat™BP

→ 유리 제조용 백금 장치용 재료의 와이어 전개, 거친 산화물 입자가 존재하기 때문에 Φ250μm 이상의 선경으로 대응

nanoplat™TPW

→ nanoplat™BP의 세선화 대책품, 산화물 입자의 미세화에 의해 세선 가공이 가능

nanoplat™PW

→ nanoplat™TPW의 세선화 개량, 소Zr량화에 의해 강도는 저하되지만 Φ15μm까지 가공 가능

nanoplat™APW

→ 특수 코팅 기술을 채용하여 세선 영역에서 저비용 대응

※상기 이외의 특성 및 요구 선경은 별도 문의하기 주십시오.
