개질 촉매 · 변성 촉매 ·PROX 촉매

에너지 및 수소 사회 분말·화합물·나노입자·펠릿 촉매 촉매

"개질 촉매, 변성 촉매, PROX 촉매 "란
도시가스나 천연가스, 그 외 유기물보다 고순도의 수소를 제조하는 공정에서 이용되는 촉매 군입니다. 개질 촉매는 탄화수소와 수증기로부터 수소와 일산화탄소를 꺼내, 변성 촉매는 일산화탄소와 수증기를 수소와 이산화탄소로 변환함으로써 일산화탄소를 제거, PROX 촉매는 최종적으로 잔존하는 1% 이하의 일산화탄소를 더욱 수 ppm까지 제거합니다. 연료 전지와 수소 발생기의 개질 시스템에 많은 실적을 가진 고성능 귀금속 촉매 입니다.

수소 생성 공정에 활용하는 촉매를 One Stop에서 제공합니다.

도시 가스나 천연 가스로부터 수소를 꺼내 연료 전지나 화학 합성에 이용하기 위한 개질형 수소 발생 장치에는 수증기 개질 촉매, 변성 촉매, PROX 촉매 탑재됨으로써 고순도의 수소를 얻을 수 있습니다. 당사에서는 이 3종의 촉매를 공급 가능합니다.

PROX = 선택적 산화(일산화탄소 선택적 산화)

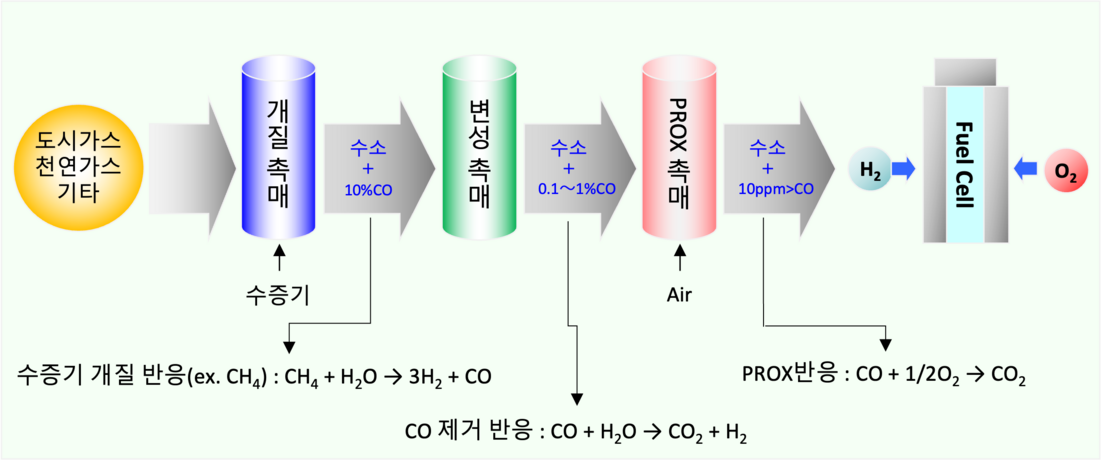

수소 생산 공정 개요

개질 촉매: 메탄 등의 탄화수소 화합물로부터 수소와 일산화탄소를 생성
변성 촉매: 일산화탄소와 물로부터 수소와 이산화탄소를 생성
PROX 촉매: 개질 공정 가스 중에 포함되는 CO 가스를 선택적으로 CO₂산화

사용 예시 (연료 전지)

개질 촉매

다나까귀금속의 「개질 촉매」

수증기 개질 촉매는 도시 가스 및 천연 가스와 같은 탄화수소로부터 수소를 생성하는 촉매 입니다. 당사의 개질 촉매는 연료 전지에 공급되는 수소를 비롯한 다양한 개질 반응용 촉매 로서 수많은 고객에게 이용되고 있습니다.

특징

루테늄이나 로듐으로 다양한 촉매 요구에 대응
넓은 온도 범위에서 높은 활성을 유지합니다.
저귀금속 담지량에서도 높은 활성을 유지하여 저비용으로 촉매 제공이 가능

주요 제품 라인업

제품명	귀금속 종	입자사이즈(사별)	특징
TRC10-10A	루	직경 약 2mm	저귀금속 담지량 고활성
TRC10-24.5A	루		고활성 ・고내구품
TRC413-2.4A	Rh		부산물 암모니아 억제 탄소 침착 억제

귀금속 함량에 대한 샘플 및 정보를 제공해 주시려면 기밀유지협약(NDA)에 서명해 주시기 바랍니다.
고객의 요구에 맞춘 커스터마이즈 촉매의 프로토 타입, 주문 생산 등의 상담도 받고 있습니다.

개질 반응 특성

메탄 개질 특성

TRC10-10A (러시아어)

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	1,000~5,000/시간
S/C	2.75

[메탄 개질 특성-S/C비 의존성 시험 결과 그래프] TRC10-10A — 메탄 개질 S/C 비율 의존성

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	3,000 /h
S/C	2.5,2.75,3.0

* 실험실 시험에 의한 참고 데이터
촉매의 평가 조건, 제작 조건, 사용 환경 등에 따라 데이터는 변화하기 때문에 기준으로서의 데이터입니다.

TRC10-24.5A (러시아어)

[메탄 개질 특성-SV 의존성 시험 결과 그래프] TRC10-24.5A — 메탄 개질 SV 의존성

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	1,000~5,000/시간
S/C	2.75

[메탄 개질 특성-S/C비 의존성 시험 결과 그래프] TRC10-24.5A — 메탄 개질 S/C 비율 의존성

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	3,000 /h
S/C	2.5,2.75,3.0

* 실험실 시험에 의한 참고 데이터
촉매의 평가 조건, 제작 조건, 사용 환경 등에 따라 데이터는 변화하기 때문에 기준으로서의 데이터입니다.

TRC413-2.4A (Rh)

[메탄 개질 특성-SV 의존성 시험 결과 그래프] TRC413-2.4A — 메탄 개질 SV 의존성

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	1,000~5,000/시간
S/C	2.75

[메탄 개질 특성-S/C비 의존성 시험 결과 그래프] TRC413-2.4A — 메탄 개질 S/C 비율 의존성

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	3,000 /h
S/C	2.5,2.75,3.0

* 실험실 시험에 의한 참고 데이터
촉매의 평가 조건, 제작 조건, 사용 환경 등에 따라 데이터는 변화하기 때문에 기준으로서의 데이터입니다.

탄소 침적 특성

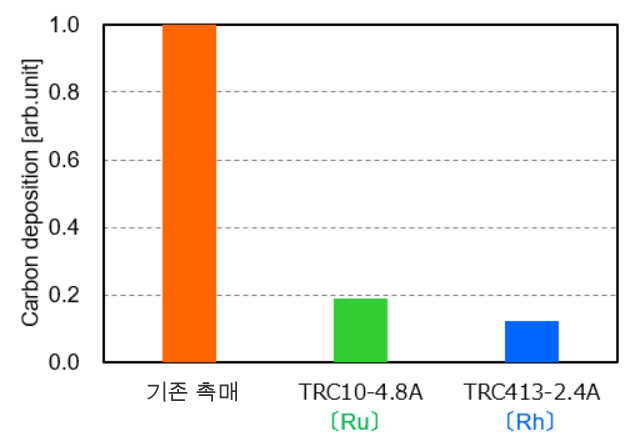

[카본 석출 특성 비교 그래프] 종래 촉매 /TRC10-4.8A / TRC413-2.4A

[테스트 조건]
목	값(단위)
가스 유형	CH₄
SV(습식)	500 /h
S/C	0
반응 온도 (전기 용광로)	700℃
반응 시간	3시간

* 실험실 시험에 의한 참고 데이터
촉매의 평가 조건, 제작 조건, 사용 환경 등에 따라 데이터는 변화하기 때문에 기준으로서의 데이터입니다.

기존품(종래품)에 비해 TRC10 및 TRC413은 탄소 석출을 대폭 억제 가능

변성 촉매

다나까귀금속의 「변성 촉매 (수성 가스 시프트 반응 촉매)」

변성 촉매 (수성 가스 시프트 반응 촉매)는, 개질 반응 후에 포함되는 일산화탄소와 물을 반응시키는 것으로CO₂로 전환하기 위한 촉매 입니다.
활성이 높은 귀금속 촉매를 선정하는 것으로 저온화나 소용량화를 기대할 수 있습니다.

특징

저온에서 평형 조성에 가까운 CO 제거 성능
고 SV 설계로 개질 시스템을 더욱 소형화했습니다.

주요 제품 라인업

제품명	귀금속 종	입자사이즈(사별)	특징
TSC30A 시리즈	Pt	직경 약 2mm	고활성 ・고내구품

귀금속 함량에 대한 샘플 및 정보를 제공해 주시려면 기밀유지협약(NDA)에 서명해 주시기 바랍니다.
고객의 요구에 맞춘 커스터마이즈 촉매의 프로토 타입, 주문 생산 등의 상담도 받고 있습니다.

수성 가스 이동 촉매의 반응 특성

TSC30A 시리즈(Pt)

반응식: CO + H₂O → CO₂+ H₂

반응 조건에 따른 CO 제거 성능

[반응 조건의 차이에 의한 CO 제거 성능 비교 그래프] GHSV(h-1):7,500/h

[테스트 조건]
목	값(단위)
CH₄	1%
CO	7%
CO₂	7%
H₂O	35%
H₂	50%
GHSV(h-1)	7,500 /h

[반응 조건의 차이에 의한 CO 제거 성능 비교 그래프] GHSV(h-1):5,000/h

[테스트 조건]
목	값(단위)
CH₄	1%
CO	2%
CO₂	13%
H₂O	30%
H₂	54%
GHSV(h-1)	5,000 /h

* 실험실 시험에 의한 참고 데이터
촉매의 평가 조건, 제작 조건, 사용 환경 등에 따라 데이터는 변화하기 때문에 기준으로서의 데이터입니다.

일산화탄소 선택산화(PROX) 촉매

다나까귀금속의 「PROX 촉매」

PROX 촉매는 개질 가스 중에 포함된 일산화탄소를 산소에 의해 선택적으로 산화 제거하기 위한 촉매 입니다. 일산화탄소는 고체 고분자형 연료전지의 전극을 피독시켜 전지 성능을 열화시키기 때문에 개질 가스 중의 일산화탄소 농도를 10ppm 이하로 할 필요가 있습니다. 당사는 고객의 요구를 만족시키기 위해 선택성이 우수한 고품질의 PROX 촉매를 제공합니다.
