”나노 은페이스트”란？
미세한 은 나노 입자를 분산시킨 도전성 페이스트로 인쇄에 의해 회로 나 전극을 형성할 수 있는 차세대 접합 재료 입니다. 저온에서 소결 하여 높은 도전성을 실현하기 위해, 파워 디바이스나 센서, 플렉시블 전자 부품의 접합·실장에 최적입니다.

저온 소결을 갖는 나노 서브 미크론 Ag 페이스트

나노· 서브 마이크론 크기의 은 입자는 저온 소결 가지고 있어 이것을 페이스트 화함으로써 인쇄 회로를 저온에서 제작하는 것이 가능하게 됩니다. 특히 고온에서 소성할 수 없는 PET 필름 등의 유기 기재에의 인쇄 용도에 적합합니다.

특징

이 물질은 평균 입자 크기가 약 120nm인 은 입자, 유기 고분자 및 유기 용매로 구성됩니다.

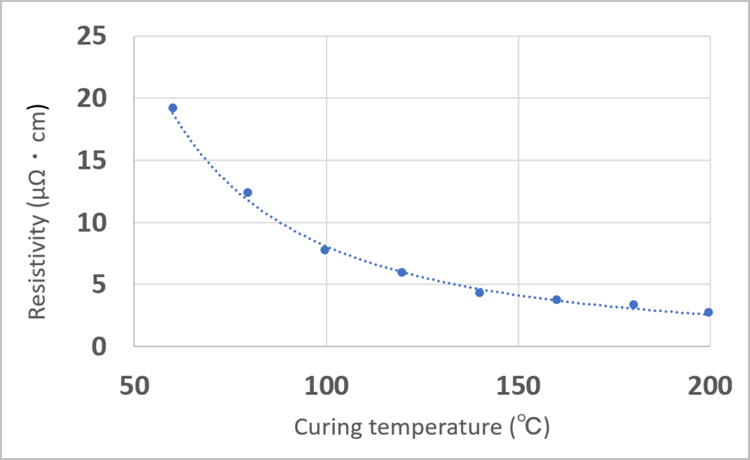

공기 하에서의 소성(100℃~250℃)으로 저저항인 소결를 형성합니다(아래 그림 참조).
스크린 인쇄를 이용하면 100µm 미만의 와이어 인쇄가 가능합니다.
인쇄 회로 기판은 굽힘에 대한 내구성이 뛰어납니다.
굽힘반사 R = 0.5 mm로 10만 번 구부린 후에도 저항 변화는 관찰되지 않았습니다.
(*굽힘 내구성은 기본 재료에 따라 크게 달라집니다.)
