「각종 후막 페이스트, 분말」이란
전자 부품이나 회로 형성, 센싱 디바이스 용도를 위해 개발된 귀금속계의 후막 페이스트 및 분말 제품군입니다. 재질에는 Au, Ag/Pd, Pt, RuO₂ 등이 사용되며 히터나 저항체, 가스 센서 전극 등에 폭넓게 적용됩니다. 무연 대응과 다양한 기판 에의 적응성도 뛰어나 제품의 고성능화와 저비용화를 동시에 지지하는 소재입니다.

전자 부품 및 센서 부품의 고성능화에 기여하여 안정된 품질을 제공합니다.

회로 형성, 전자 부품, 센싱 디바이스 등 폭넓은 용도로 활약하는 페이스트와 귀금속 분말. 오랜 기술 개발로 축적된 폭넓은 라인업과 높은 품질로 제품의 고성능화, 저비용화 등 고객의 요구에 부응합니다.

전자 부품· 회로 용 후막 페이스트

특징

무연 등 환경 규제 대응의 각종 페이스트를 라인업
각종 용도에 따른 페이스트의 선정이 가능
분말 재료로부터 일관 생산으로 저비용 실현

알루미나 기판 ・글레이즈 기판 용
도체	제품 시리즈	특징
Au	TR-1000	높은 신뢰성 스크린 인쇄·에칭용 등 각종
Ag/Pd	TR-2600	유전체상의 솔더 특성과 밀착 강도가 우수하다
	TR-4000	표준품, 각종 Ag/Pd 비율을 라인업
	TR-5000	칩 부품용 전극, 내도 도금액 성을 가진다

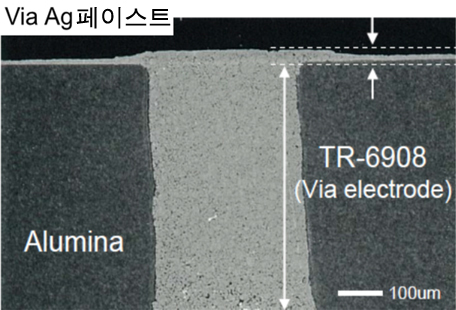

Ag	TR-6000	LTCC용, 표층·외층·Via용 등 각종
Ag	MH	치밀하고 저저항의 성막 가능
Ag/Pt	TR-3000	저비용, 저저항, 밀착 강도가 우수
Ag/Pd/Pt	TR-2900	납땜 저항성이 우수하다.
Pt	TR-7000	고온 내구성 용도, 배선, 히터 등 각종
Cu	TR-8000	내마이그레이션성이 뛰어난

저항	제품 시리즈	특징
RuO₂	EZ	연료 센더에서 실적 있어 (납 함유)
	HC	무연 표준품, 저항값 10Ω~1MΩ/□
	RJ	무연 저저품, 저항값 5Ω~1000Ω/□
Ag/Pd	TR-9000	저저항, 저TCR을 실현. ※상세 데이터는 여기 칩 저항, 히터 애플리케이션에 이상적

절연	제품 시리즈	특징
유리	LS	오버코트, 언더코트, 크로스 배선용을 각종 무연 무연 있음

※ 무연 등 환경 규제 대응의 각종 페이스트를 라인 업

질화 알루미늄 기판 용 후막 페이스트

특징

질화 알루미늄 기판 용을 각종 라인업
서지 보호 소자, 저 저항 부품, 히터 부품 등에 채용 실적

종류	제품 시리즈	특징
도체	TN-491B	Ag/Pd 페이스트, 저항체와의 궁합 양호
도체	TR-302XG	Ag 페이스트, 높은 밀착력, 솔더 습윤성 양호
저항	RAN	RuO₂계, 저항값 (10Ω~1000Ω/□)

Ag/Pd계 페이스트

질화 알루미늄 기판 상에 저 저항 · 저 TCR을 실현

제품명	AX-9125	AX-9300	AX-9700	AX-1300	AN-9030	AN-9100	AN-9300	AN-9500
면적 저항값 (mΩ/□/10µm)	125	300	700	1300	30	100	300	500
대응 기판 종	AIN 기판
추천 소성 온도 (℃)	850
소성막 두께(µm)	11±2	12.5±2	12.0±2		10±3	12±3	12.5±3
Hot and Cold TCR (ppm/℃)	-50~+130				+400~+700
점도 (Pa·s)	210±50	220±50			210±50	220±50
희석제	TMS-2
Ag/Pd 비율 (wt%)	45/55				80/20
납·'19년 RoHS2 지령 물질 "비함유"

※기재되어 있는 특성 수치는 대표치이며, 규격치와는 다릅니다.

가스 센서용 Pt 페이스트

특징

TR-708LTB : 리드/히터용. 치밀한 막질, 저저항
TR-708DB12 : 히터용. 고저항이고 치밀한 막질을 실현

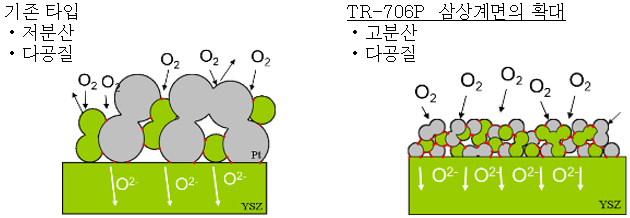

TR-706P4 : 센서 반응 전극용. 다공성 막질

제품명	TR-708LTB	TR-708DB12	TR-706P4
귀금속 비율	Pt 100
권장 소성 온도 (℃)	1450
도체 저항 (mΩ/□/10µm)	16	31	110
점도 (Pa·s)	250		200
TCR (ppm/K)	3000		‐
희석제	TMS-30
납·'19년 RoHS2 지령 물질 "비함유"

가스 센서 반응 전극용

가스 센서용 Pt 합금 페이스트

특징

독자 기술로 합금 분말, 페이스트 개발

제품명	TR-746LHC	TR-734NA-P1	TR-750NA-P1
귀금속 비율	Pt/Pd 75/25	Pt/Rh 40/60	Pt/Au 99/1
권장 소성 온도 (℃)	1450
도체 저항 (mΩ/□/10µm)	43	90	70
점도 (Pa·s)	200
TCR (ppm/K)	950	–
희석제	TMS-30	TMS-8
납·'19년 RoHS2 지령 물질 "비함유"

각종 히터용 저항 페이스트

Ag/Pd 페이스트 TR-9000 시리즈

특징

Ag/Pd를 도전성분으로 함으로써 저저항 레인지의 특성을 실현
100mΩ/□~10Ω/□의 범위에서는 HOT TCR±50ppm/℃를 달성
저항값, TCR의 소성 온도 의존성이 적다
서지 프로텍트 회로, 전류 검출용 회로, 칩 저항 등에도 실적 있음

제품명	TR-9100	TR-9200	TR-9101	TR-9102	TR-9010A	TR-9020	TR-9040	TR-9070	TR-9075B
면적 저항값 (mΩ/□/10µm)	100	200	1000	10000	10	20	40	70	75
대응 기판 종	알루미나 기판
추천 소성 온도 (℃)	850
소성막 두께 (µm)	11±2				8±2	11±2
Hot TCR (ppm/℃)	-50~+50				+400~ +800	+300~ +700	+350~ +450	+300~ +450	+100~ +200
Cold TCR (ppm/℃)	0~+150				+400~ +800	+400~ +550	+350~ +500	+300~ +450	+100~ +200
점도 (Pa·s)	275±50				190±30	190±20			250±50
희석제	TMS-2
납·'19년 RoHS2 지령 물질 "비함유"
