功率元件用鋁、銅鍵合線
鋁、銅鍵合線為功率元件上的標準用線
田中電子工業提供車用等級之高純度，且具備優異表面平滑的鋁(Al)與銅(Cu)鍵合線(線徑100～500µm)及鍵合鍛帶(寬0.5～2.0mm)。
由於鋁是耐濕性優異的材料，因此常被用於在嚴酷的環境下驅動大電流的功率元件中。此外，我們還提供導電性更優異的銅材料的功率元件用鍵合線材。
TANW– 使用在功率元件上的Al鍵合線
■特色
- 優良的耐濕性
- 良好的接合性
■Cross Section after PCT
![[Cross Section after PCT比較] TAWN、Pure AL - Wire Dia.:300µm PCT:at 121℃,100% RH,2atm](https://prod-cms-cache-bucket.s3-ap-northeast-1.amazonaws.com/wp-content/uploads/sites/images/ex/tw/products/images/b08-04/img_block01_01.jpg)
Cross Section after PCT
Wire Dia. : 300µm PCT : at 121℃, 100% RH, 2atm
■Long Winding Length
TABN – Al-1%Si的鍵合線
■特色
- Si在線材中分布均勻
- 穩定的機械特性
- 良好的耐腐蝕性

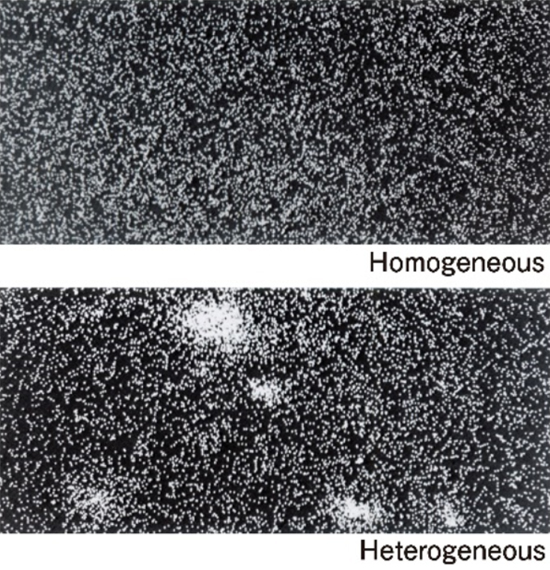

■Si Distribution in Wire
![[Si Distribution in Wire] 上: Homogeneous、下: Heterogeneous](https://prod-cms-cache-bucket.s3-ap-northeast-1.amazonaws.com/wp-content/uploads/sites/images/ex/tw/products/images/b08-04/img_block02_01.jpg)
■Loop Shape
TABR -使用在功率元件上的Al鍵合鍛帶
■特色
- 優良耐濕性(與TANW線同等)
- 對應多種尺寸
寬度 0.5mm～2.0mm
厚度 0.10mm～0.30mm - 良好的表面平滑度
■Cross Section after PCT
![[Cross Section after PCT-TABR] PCT Condition : 121degC 100%RH 2atm](https://prod-cms-cache-bucket.s3-ap-northeast-1.amazonaws.com/wp-content/uploads/sites/images/ex/tw/products/images/b08-04/img_block03_02.jpg)
■Standard Size of TABR
CP-1 -使用在功率元件上的Cu鍵合線
■特色
- 優良導電性(比Al高出40%)
- 優良熔斷電流(比Al高出30%)
- 對應線徑(φ100～500μm)
■Resistivity
![[Resistivity比較表] Al wire、CP-1](https://prod-cms-cache-bucket.s3-ap-northeast-1.amazonaws.com/wp-content/uploads/sites/images/ex/tw/products/images/b08-04/img_block04_02.jpg)
■Fusing Current
![[Fusing Current比較圖表] Al wire、CP-1](https://prod-cms-cache-bucket.s3-ap-northeast-1.amazonaws.com/wp-content/uploads/sites/images/ex/tw/products/images/b08-04/img_block04_03.jpg)
