什麼是”奈米銀膠”?
這種導電膏材含有分散的細銀奈米顆粒,是一種新一代接合材料,可透過印刷方式形成迴路和電極。它在低溫下燒結即可實現高導電性,使其成為黏合和安裝功率元件、感測器和柔性電子元件的理想選擇。

具有低溫燒結性能的奈米/亞微米膏材

奈米次微米大小銀粒子具備低溫燒結能力,可膏材在低溫下生產印刷迴路。 它特別適合在有機基板上印刷,例如無法在高溫下燃燒的 PET 薄膜。

特色

  • 它由平均粒徑約 120 nm 的銀顆粒、有機聚合物和有機溶劑組成。
  • 在空氣中燒製(100℃至250℃)可形成低電阻燒結體(見下圖)。
  • 利用網版印刷技術可以實現小於100µm的線跡印刷。
  • 印刷線路具有很高的抗彎曲耐久性。
    即使以 R = 0.5 mm 的彎曲半徑彎曲 100,000 次,電阻也沒有改變。
    (*彎曲耐久性因基材不同而有很大差異。)
[膏材外觀]
膏材外觀

銀濃度:70 wt%
膏材:
60 – 120 Pa·s(10S-1)

[銀顆粒掃描電子顯微鏡影像]
Ag粒子SEM圖像

平均直徑 120 nm 的銀顆粒

[印刷線圖]
印刷佈線圖像

印刷基材:PET薄膜

[放大後的接線圖]
佈線放大圖

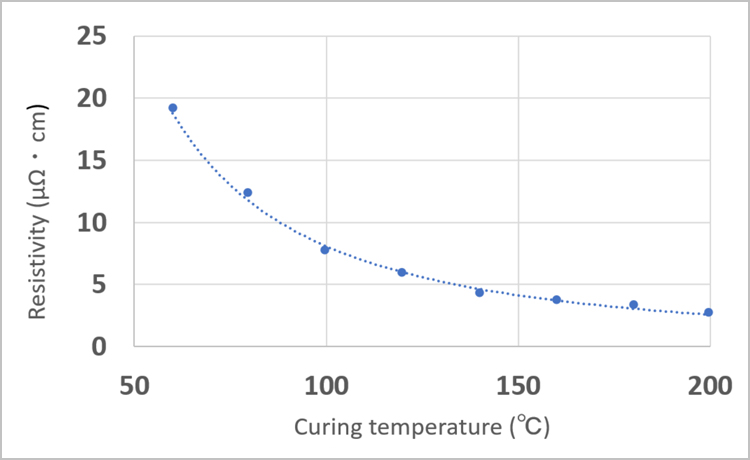

燒成溫度和體積電阻率(空氣中燒成 30 分鐘)

焙燒溫度和體積阻力 (空氣30分鐘焙燒) 圖
