什么是“纳米银浆”?
这种导电浆料含有分散的细银纳米颗粒,是一种新一代接合材料,可通过印刷方式形成回路和电极。它在低温下烧结即可实现高导电性,使其成为粘合和安装功率器件、传感器和柔性电子元件的理想选择。

具有低温烧结性能的纳米/亚微米浆料

纳米微米大小银颗粒具有低温烧结能力,可以浆料在低温下生产印刷的回路。 它特别适合在有机基材上印刷,如PET薄膜,这些材料无法在高温下燃烧。

特点

  • 由平均粒子直径120nm左右的Ag粒子、有机高分子、有机溶剂构成。
  • 在空气中烧制(100℃至250℃)可形成低电阻烧结体(见下图)。
  • 通过丝网印刷可以进行100μm以下的布线印刷。
  • 印刷布线具有很高的抗弯曲性。
    折弯半径R=0.5mm,即使折弯10万次也不会出现阻值变化。
    (*弯曲耐久性因基材而异。)
[浆料外观]
浆料外观

银浓度:70 wt%
糊状物浆料:
60 – 120 Pa·s(10S-1)

【Ag粒子SEM像】
Ag粒子SEM图像

平均直径120nm的Ag粒子

【印刷布线图像】
印刷布线图像

印刷基材:PET薄膜

布线放大图
布线放大图

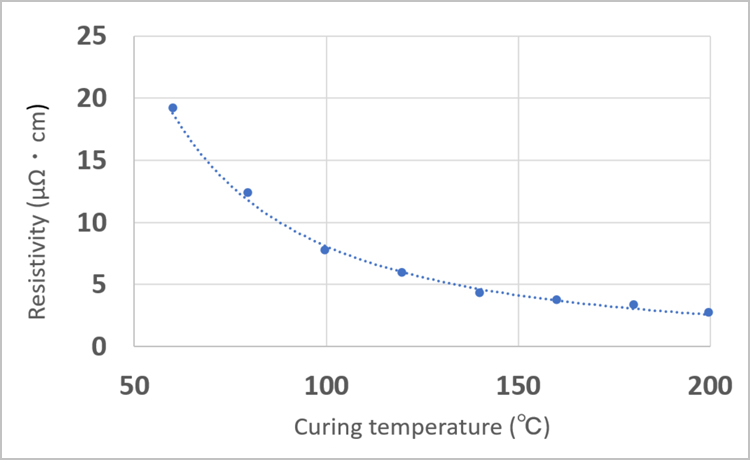

烘烤温度和体积阻力值 (在空气下烘烤30分钟)

焙烧温度和体积阻力 (空气30分钟焙烧) 图
