Reformierungs-, Shift-Reaktion-, PROX-Katalysatoren

Energie / Wasserstoffgesellschaft Pulver, Verbindungen, Nanopartikel und Pellets Katalysatoren Edelmetallkatalysatoren

Produktbild von Reformierungs-, Isomerisierungs- und PROX-Katalysatoren.

Was sind " Reformierungs-, Shift-Reaktion-, PROX-Katalysatoren"?
Katalysatoren zur Herstellung von hochreinem Wasserstoff aus Stadtgas, Erdgas und anderen organischen Stoffen. Reformierungskatalysatoren erzeugen aus Kohlenwasserstoffen und Wasserdampf Wasserstoff und CO. Shift-Katalysatoren wandeln CO mit Wasserdampf in Wasserstoff und CO₂ um und senken so den CO-Gehalt. PROX-Katalysatoren reduzieren Rest-CO von unter 1% auf wenige ppm. Leistungsstarke Edelmetallkatalysatoren mit breiter Anwendungserfahrung in Reformersystemen für Brennstoffzellen und Wasserstoffgeneratoren.

Wir bieten einen Komplettservice für Katalysatoren, die im Wasserstofferzeugungsprozess eingesetzt werden.

Mit diesem Generator, mit dem aus Stadt- und Erdgas mittels Reformierung Wasserstoff für Brennstoffzellen und die chemische Synthese hergestellt wird, kann hochreiner Wasserstoff produziert werden, da er mit einem Dampfreformierungskatalysator, Shift-Reaktion-Katalysator, und einem PROX-Katalysator ausgestattet ist. Sie können alle drei Katalysatortypen bei uns bestellen.

PROX = Bevorzugte Oxidation (selektive Kohlenmonoxid-Oxidation)

Überblick über den Wasserstoffproduktionsprozess

Reformierungskatalysator: Erzeugt H₂ und CO aus Kohlenwasserstoffen wie Methan
Shift-Reaktion-Katalysator: Erzeugt H₂ und CO₂ aus CO und H₂O
PROX-Katalysator: Oxidiert selektiv das im Reformierungsgas enthaltene CO zu CO₂

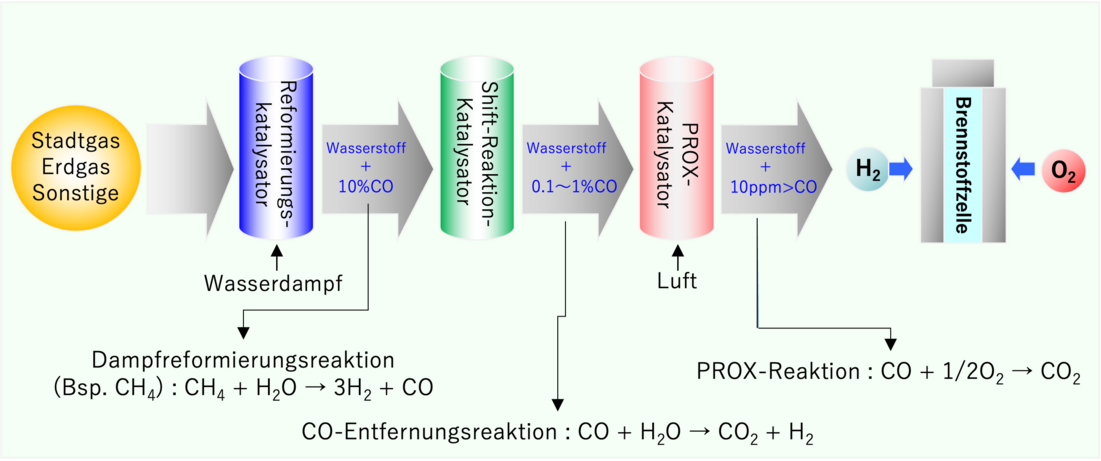

Ein Anwendungsbeispiel (Brennstoffzellen)

Reformierungskatalysator

Reformierungskatalysatoren von TANAKA

Dampfreformierungskatalysatoren erzeugen Wasserstoff aus Kohlenwasserstoffen wie z.B. Stadtgas und Erdgas. Unsere Reformierungskatalysatoren werden von vielen unserer Kunden für verschiedene Reformierungsreaktionen, wie z.B. zur Versorgung von Brennstoffzellen mit Wasserstoff, eingesetzt.

Eigenschaften

Ruthenium und Rhodium erfüllen verschiedene Katalysatoranforderungen.
Hält über einen weiten Temperaturbereich eine hohe Aktivität aufrecht.
Behält auch bei geringer Edelmetallbeladung eine hohe Aktivität bei, wodurch Katalysatoren kostengünstig bereitgestellt werden können.

Hauptproduktpalette

Produktname	Edelmetallarten	Partikelgröße (gesiebt)	Eigenschaften
TRC10-10A	Ru	Φ ca. 2 mm	Geringe Edelmetallbeladung Hohe Aktivität
TRC10-24.5A	Ru		Hochaktives und langlebiges Produkt
TRC413-2.4A	Rh		Ammoniakunterdrückung als Nebenprodukt Unterdrückung von Kohlenstoffablagerungen

Wir bitten Sie, eine Vertraulichkeitsvereinbarung zu unterzeichnen, um Ihnen Muster und Informationen zur Edelmetallverladung zukommen zu lassen.
Wir bieten auch Beratungen zur Prototypenentwicklung und auftragsbezogenen Fertigung kundenspezifischer Katalysatoren an, um den Wünschen unserer Kunden gerecht zu werden.

Charakteristika der Reformierungsreaktion

Methanreformierungseigenschaften

TRC10-10A (Ru)

[GRAFIK DER EIGENSCHAFTEN DER METHANREFORMIERUNG – SV-ABHÄNGIGKEIT TESTERGEBNISSE] TRC10-10A — Methanreformierung SV-Abhängigkeit

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	1.000 - 5.000 /h
SC	2.75

[GRAPHIK DER EIGENSCHAFTEN DER METHANREFORMIERUNG – ABHÄNGIGKEIT DER S/C-RATIO TESTERGEBNISSE] TRC10-10A — Abhängigkeit des S/C-Verhältnisses bei der Methanreformierung

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	3,000 /h
SC	2.5,2.75,3.0

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

TRC10-24.5A (Ru)

[EIGENSCHAFTEN DER METHANREFORMIERUNG – SV-ABHÄNGIGKEIT TESTERGEBNISSE DIAGRAMM] TRC10-24.5A — Methanreformierung SV-Abhängigkeit

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	1.000 - 5.000 /h
SC	2.75

[DIAGRAMM DER EIGENSCHAFTEN DER METHANREFORMIERUNG IM VERHÄLTNIS ZUM S/C-VERHÄLTNIS] TRC10-24.5A — Abhängigkeit des S/C-Verhältnisses bei der Methanreformierung

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	3,000 /h
SC	2.5,2.75,3.0

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

TRC413-2.4A (Rh)

[DIAGRAMM DER EIGENSCHAFTEN DER METHANREFORMIERUNG – ERGEBNISSE DES SV-ABHÄNGIGKEITSTESTS] TRC413-2.4A — Methanreformierung SV-Abhängigkeit

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	1.000 - 5.000 /h
SC	2.75

[GRAPHIK DER EIGENSCHAFTEN DER METHANREFORMIERUNG – ABHÄNGIGKEIT DER S/C-RATIO TESTERGEBNISSE] TRC413-2.4A — Abhängigkeit des S/C-Verhältnisses bei der Methanreformierung

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	3,000 /h
SC	2.5,2.75,3.0

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

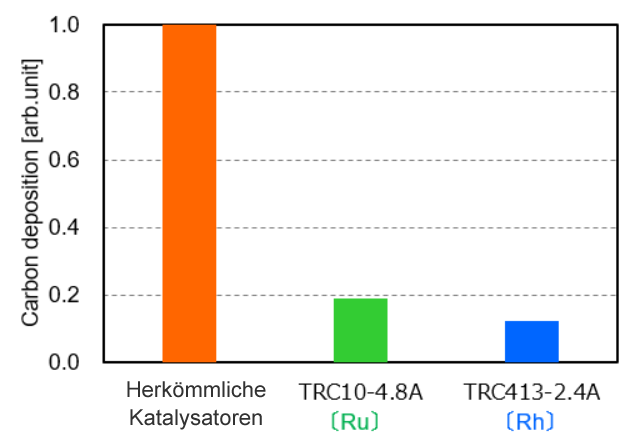

Eigenschaften der Kohlenstoffablagerung

[Testbedingung]
Artikel	Wert (Einheit)
Gasart	CH₄
SV(nass)	500 /h
SC	0
Reaktionstemperatur (Elektroofen)	700℃
Reaktionszeit	3 Stunden

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

Im Vergleich zu herkömmlichen Produkten können TRC10 und TRC413 die Kohlenstoffablagerung deutlich reduzieren.

Modifizierungskatalysator

Bild eines Katalysators für die Shift-Reaktion

Shift-Reaktionskatalysatoren von TANAKA (Katalysatoren für die Wasser-Gas-Shift-Reaktion)

Ein Reformierungskatalysator (Wassergas-Shift-Katalysator) ist ein Katalysator, der das bei der Reformierungsreaktion enthaltene Kohlenmonoxid durch Reaktion mit Wasser in CO₂umwandelt.
Durch die Wahl eines hochaktiven Edelmetallkatalysators können niedrigere Temperaturen und kleinere Volumina erzielt werden.

Eigenschaften

CO-Entfernungsleistung nahe der Gleichgewichtszusammensetzung bei niedrigen Temperaturen
Die High-SV-Konstruktion ermöglicht ein kompakteres Reformierungssystem.

Hauptproduktpalette

Produktname	Edelmetallarten	Partikelgröße (gesiebt)	Eigenschaften
TSC30A-Serie	Pt	Φ ca. 2 mm	Hochaktives und langlebiges Produkt

Wir bitten Sie, eine Vertraulichkeitsvereinbarung zu unterzeichnen, um Ihnen Muster und Informationen zur Edelmetallverladung zukommen zu lassen.
Wir bieten auch Beratungen zur Prototypenentwicklung und auftragsbezogenen Fertigung kundenspezifischer Katalysatoren an, um den Wünschen unserer Kunden gerecht zu werden.

Reaktionscharakteristika von Wassergas-Shift-Katalysatoren

TSC30A Serie (Pt)

Reaktion: CO +H₂O→CO₂+H₂

Die CO-Entfernungsleistung ist abhängig von den Reaktionsbedingungen

[Grafik, die die CO-Entfernungseffizienz unter verschiedenen Reaktionsbedingungen vergleicht] GHSV(h-1): 7.500/h

[Testbedingung]
Artikel	Wert (Einheit)
CH₄	1%
CO	7%
CO₂	7%
H₂O	35%
H₂	50%
GHSV(h-1)	7,500 /h

[Grafik, die die CO-Entfernungseffizienz unter verschiedenen Reaktionsbedingungen vergleicht] GHSV(h-1): 5.000/h

[Testbedingung]
Artikel	Wert (Einheit)
CH₄	1%
CO	2%
CO₂	13%
H₂O	30%
H₂	54%
GHSV(h-1)	5,000 /h

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

Kohlenmonoxid-Präferenzoxidationskatalysator (PROX)

PROX Catalyst von TANAKA

PROX-Katalysatoren oxidieren und entfernen selektiv Kohlenmonoxid aus Reformgas mithilfe von Sauerstoff. Kohlenmonoxid vergiftet die Elektroden von Polymerelektrolyt-Brennstoffzellen und beeinträchtigt deren Leistung. Daher muss die Kohlenmonoxidkonzentration im Reformgas unter 10 ppm gehalten werden. Wir bieten hochwertige PROX-Katalysatoren mit exzellenter Selektivität, um die Bedürfnisse unserer Kunden zu erfüllen.

Eigenschaften

Hochdisperse Edelmetalle sorgen selbst in Regionen mit hohen Raumgeschwindigkeiten für eine hohe Aktivität.
Hochaktiv über einen weiten Temperaturbereich von niedrig bis hoch
Behält auch bei geringer Edelmetallbeladung eine hohe Aktivität bei und ermöglicht so die kostengünstige Bereitstellung des Katalysators.

Hauptproduktpalette

Produktname	Edelmetallarten	Partikelgröße (gesiebt)	Eigenschaften
TSSA-5	Ru	Φ ca. 2 mm	Hochaktiv über einen weiten Temperaturbereich Hohe Langlebigkeit Niedrige Kosten

PROX-Reaktionscharakteristika

selektive Oxidationseigenschaften von Kohlenmonoxid

TSSA-5 (Ru)

Grafik der Eigenschaften der selektiven Oxidation von CO - Vergleich der SV-Abhängigkeit — SV-Abhängigkeit

[Testbedingung]
CO	0.6%
O₂	1.2%
CO₂	16.0%
H₂	59.0%
H₂O	19.0%
N₂	Gleichgewicht

O₂/CO = 2,0
Gegendruck: Max. 0,1 kPa (70-250 °C)
Elektroofen: 170 → 70℃

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

Selektive Oxidationseigenschaften von Kohlenmonoxid (O₂/CO-Abhängigkeit)

TSSA-5 (Ru)

Vergleich der selektiven Oxidation von Kohlenmonoxid (Abhängigkeit von CO2/CO) — O₂/CO-Abhängigkeit

[Testbedingung]
CO	0.6%
CO₂	16.0%
H₂	59.0%
H₂O	19.0%
N₂	Gleichgewicht

SV:10.000h-1
Gegendruck: Max. 0,1 kPa (70-250 °C)
Elektroofen: 170 → 70℃

*Referenzdaten aus Labortests
Die Daten dienen lediglich als Richtlinie, da sie je nach Katalysatorbewertungsbedingungen, Produktionsbedingungen, Einsatzumgebung usw. variieren können.

Wir bitten Sie, eine Vertraulichkeitsvereinbarung zu unterzeichnen, um Ihnen Muster und Informationen zur Edelmetallverladung zukommen zu lassen.
Wir bieten auch Beratungen zur Prototypenentwicklung und auftragsbezogenen Fertigung kundenspezifischer Katalysatoren an, um den Wünschen unserer Kunden gerecht zu werden.
