Dickschichtpasten und Edelmetallpulver
Was sind "Dickschichtpasten und Edelmetallpulver"?
Dies ist eine Gruppe von Edelmetall-Dickschichtpasten und Metallpulverprodukten, die für elektronische Komponenten, die Schaltungserstellung und Anwendungen von Sensorsystemen entwickelt wurden. Die Materialien umfassen Au, Ag/Pd, Pt und RuO₂ und werden häufig in Heizungen, Widerständen, Gassensor-Elektroden und mehr verwendet. Mit hervorragender bleifreier Verträglichkeit und Anpassungsfähigkeit an eine Vielzahl von Substraten unterstützt dieses Material gleichzeitig Hochleistungs- und kostengünstige Produkte.
Wir tragen zur Verbesserung der Leistung von elektronischen Komponenten und Sensoren bei und liefern stabile Qualität.
Pasten und Edelmetallpulver werden in einer Vielzahl von Anwendungen eingesetzt, darunter die Schaltungserstellung, elektronische Komponenten, Sensorgeräte usw. Mit einer breiten Produktpalette und hoher Qualität, die durch viele Jahre technologischer Entwicklung kultiviert wurde, können wir die Kundenanforderungen nach leistungsstarken und kostengünstigen Produkten erfüllen.
Dicke Pasten für elektronische Komponenten und Schaltungen
Eigenschaften
- Eine Auswahl verschiedener Pasten, die umweltrechtlichen Vorschriften entsprechen, wie z.B. bleifreie.
- Pasten können je nach verschiedenen Anwendungen ausgewählt werden.
- Niedrige Kosten, die durch integrierte Produktion aus Pulvermaterialien erreicht werden.
| Dirigent | Produktreihe | Eigenschaften |
|---|---|---|
| Au | TR-1000 | Hohe Zuverlässigkeit Verschiedene Typen für Siebdruck und Ätzen |
| Ag/Pd | TR-2600 | Ausgezeichnete Lötfähigkeiten und Haftfestigkeit auf Dielektrika. |
| TR-4000 | Standardprodukt, verschiedene Ag/Pd-Verhältnisse verfügbar. | |
| TR-5000 | Elektroden für Chip-Komponenten, resistent gegen Beschichtungslösungen. | |

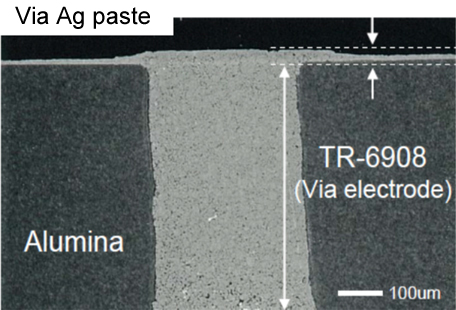

| Landwirtschaft | TR-6000 | Für LTCC, Oberflächenschicht/äußere Schicht/Via usw. |
| MH | Dichte und niederohmige Filmbildung möglich. | |
| Ag/Pt | TR-3000 | Niedrige Kosten, geringer Widerstand und hervorragende Klebkraft. |
| Ag/Pd/Pt | TR-2900 | Ausgezeichnete Widerstandsfähigkeit gegen das Auslaugen von Lötmaterial. |
| Pt | TR-7000 | Hochtemperaturbeständige Anwendungen, Verkabelungen, Heizgeräte usw. |
| Cu | TR-8000 | Ausgezeichnete Migrationsbeständigkeit |
| Widerstand | Produktreihe | Eigenschaften |
|---|---|---|
| RuO2 | EZ | Nachgewiesene Verwendung in Kraftstoffgebern (enthält Blei) |
| HC | Bleifreies Standardprodukt, Widerstandswert 10Ω~1MΩ/□ | |
| RJ | Bleifreies Produkt mit niedrigem Widerstand, Widerstandswert 5Ω~1000Ω/□ | |
| Ag/Pd | TR-9000 | Niedriger Widerstand und niedriger TCR erreicht. *Für detaillierte Daten, Hier Ideal für Chip-Widerstände und Heizungen |
| Isolierung | Produktreihe | Eigenschaften |
|---|---|---|
| Glas | LS | Übermantel, Untermantel, Verschiedene Anordnungen für die Kreuzverkabelung, einschließlich bleifrei |
*Wir bieten eine Auswahl an verschiedenen Pasten an, die den Umweltvorschriften entsprechen, wie zum Beispiel bleifreie Pasten.
Dicke Filmpaste für Aluminium-Nitrid-Substrate
Eigenschaften
- Verschiedene Anordnungen für Aluminium-Nitrid-Substrate.
- Verwendet in Überspannungsschutzgeräten, niederohmigen Bauteilen, Heizkomponenten usw.
| Artikel | Produktreihe | Eigenschaften |
|---|---|---|
| Dirigent | TN-491B | Ag/Pd-Paste, gute Verträglichkeit mit Widerständen |
| TR-302XG | Ag-Paste, hohe Haftung, gute Lötwettfähigkeit | |
| Widerstand | RAN | RuO2type, Widerstandswert (10Ω~1000Ω/□) |
Ag/Pd-Paste
- Niedriger Widerstand und niedriger TCR wurden auf einem Aluminium-Nitrid-Substrat erreicht.
| Produktname | AX-9125 | AX-9300 | AX-9700 | AX-1300 | AN-9030 | AN-9100 | AN-9300 | AN-9500 |
|---|---|---|---|---|---|---|---|---|
| Blattwiderstandswert (mΩ/□/10µm) |
125 | 300 | 700 | 1300 | 30 | 100 | 300 | 500 |
| Kompatible Platinenarten | AIN-Platine | |||||||
| Empfohlene Backtemperatur (℃) |
850 | |||||||
| Brenndicke des Films (µm) | 11±2 | 12.5±2 | 12.0±2 | 10±3 | 12±3 | 12.5±3 | ||
| Heiß und Kalt TCR (ppm/℃) |
-50~+130 | +400~+700 | ||||||
| Viskosität (Pa･s) | 210±50 | 220±50 | 210±50 | 220±50 | ||||
| Verdünnungsmittel | TMS-2 | |||||||
| Ag/Pd-Verhältnis (Gew.-%) | 45/55 | 80/20 | ||||||
| Blei/Stoffe gemäß der RoHS2-Richtlinie von 2019 „nicht enthalten“ | ||||||||
*Die angegebenen charakteristischen Werte sind repräsentative Werte und können von den Standardwerten abweichen.
Pt-Paste für Gassensoren
Merkmale
- TR-708LTB: Für Leiter/Heizung. Dichte Filmqualität, niedriger Widerstand.
- TR-708DB12: Für Heizgeräte. Hoher Widerstand und dichte Filmqualität.
- TR-706P4: Für Sensorreaktionselektroden. Poröse Folie.
| Produktname | TR-708LTB | TR-708DB12 | TR-706P4 |
|---|---|---|---|
| Edelmetallverhältnis | Teil 100 | ||
| Empfohlene Backtemperatur (℃) | 1450 | ||
| Leiterwiderstand (mΩ/□/10µm) |
16 | 31 | 110 |
| Viskosität (Pa･s) | 250 | 200 | |
| TCR (ppm/K) | 3000 | ‐ | |
| Verdünnungsmittel | TMS-30 | ||
| Blei/Stoffe gemäß der RoHS2-Richtlinie von 2019 „nicht enthalten“ | |||

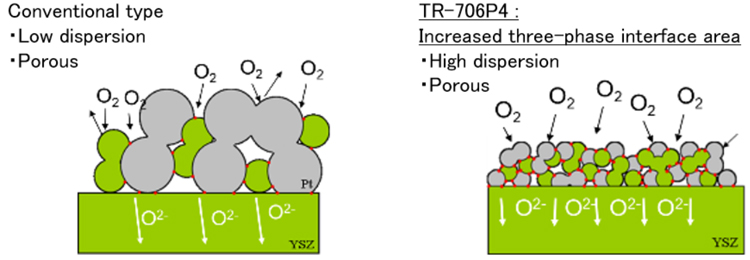

Für die Reaktionselektroden von Gassensoren
![[Struktur der Reaktionselektrodenpaste des Gassensors] Vergleich mit TR-706P4 und herkömmlichen Typen. TR-706P4 hat eine hohe Dispersion und Porosität.](https://data.wovn.io/ImageValue/production/688b3c307ffdea2de8055986/de/ff98664871c397b904c3cc53018feb88/wp_content_uploads_sites_images_ex_de_products_images_a03_img_block03_01.jpg)
Pt-Legierungspaste für Gassensoren
Merkmale
- Entwicklung von Legierungspulver und -paste unter Verwendung proprietärer Technologie.
| Produktname | TR-746LHC | TR-734NA-P1 | TR-750NA-P1 |
|---|---|---|---|
| Edelmetallverhältnis | Pt/Pd 75/25 |
Pt/Rh 40/60 |
Pt/Au 99/1 |
| Empfohlene Backtemperatur (℃) | 1450 | ||
| Leiterwiderstand (mΩ/□/10µm) |
43 | 90 | 70 |
| Viskosität (Pa･s) | 200 | ||
| TCR (ppm/K) | 950 | – | |
| Verdünnungsmittel | TMS-30 | TMS-8 | |
| Blei/Stoffe gemäß der RoHS2-Richtlinie von 2019 „nicht enthalten“ | |||
Widerstandspaste für verschiedene Heizgeräte
Ag/Pd-Paste der TR-9000-Serie
Merkmale
- Niedrige Widerstandsbereichseigenschaften, die durch die Verwendung von Ag/Pd als leitfähigem Bestandteil erreicht werden.
- Erreicht einen HOT-TCR-Wert von ±50 ppm/℃ im Bereich von 100 mΩ/□ bis 10 Ω/□
- Der Widerstand und der TCR haben eine geringe Abhängigkeit von der Feuerungstemperatur.
- Auch verwendet in Überspannungsschutzschaltungen, Stromerkennungsschaltungen, Chip-Widerständen usw.
| Produktname | |
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| Widerstandswert pro Fläche |
100 | 200 | 1000 | 10000 | 10 | 20 | 40 | 70 | 75 |
| Kompatible Platinenarten | Alumina-Substrat | ||||||||
(℃) |
850 | ||||||||
| Dicke des gebackenen Films (µm) |
11±2 | 8±2 | 11±2 | ||||||
| Heißer TCR (ppm/℃) |
-50~+50 | +400~ +800 |
+300~ +700 |
+350~ +450 |
+300~ +450 |
+100~ +200 |
|||
| Kalter TCR (ppm/℃) |
0~+150 | +400~ +550 |
+350~ +500 |
||||||
| Viskosität (Pa･s) | 275±50 | 190±30 | 190±20 | 250±50 | |||||
| Verdünnungsmittel | TMS-2 | ||||||||
| Blei/Stoffe gemäß der RoHS2-Richtlinie von 2019 „nicht enthalten“ | |||||||||
Edelmetall MOD Paste (ehemaliges Metalor-Produkt)
Eigenschaften
- Organisch verbindungsbasierte MOD (Metallorganische Zersetzung) Paste
- Eine glatte und dichte Filmformation ist möglich.
| Dirigent | Produktname | Eigenschaften |
|---|---|---|
| MOD-Au | A-4615 | Gebackene Filmdicke t=0,3µm, RoHS2-konform |
*Bitte kontaktieren Sie uns bezüglich anderer Modifikationen von Edelmetallen.
Edelmetallpulver
| Produktname | Platinpulver AY-1050 |
Palladium-Pulver AY-4054 |
Silberoxidpulver AY-6058 |
|---|---|---|---|
| Schüttdichte (g/ml) |
9.0~11.5 | 4.0~7.0 | – |
| Durchschnittliche Partikelgröße (µm) | 0.4~1.2 | 0.3~1.4 | 8~18.0 |
| Spezifische Oberfläche (m²/g) | 0.8~1.2 | 0.4~1.7 | 0.3~0.8 |
Legierungspulver
AY-13 Serie
AY-15 Serie
AY-14 Serie
- *Bitte kontaktieren Sie uns für Details wie das Legierungsverhältnis.
- Andere Pulver sind ebenfalls verfügbar. Bitte beziehen Sie sich auch auf [Produkte und Dienstleistungen > Edelmetallpulver für Paste].
