田中電子工業は車載グレードの高純度かつ表面性に優れたアルミニウム(Al)と銅(Cu)のボンディングワイヤ及びリボンを提供しています。アルミは耐食性に優れた材料であることから過酷な環境下で大電流を駆動するパワーデバイス用途に多く採用されています。またより電気伝導性に優れた銅材料のパワーデバイス用ワイヤも提供しています。

TANW (パワーデバイス用Alボンディングワイヤ)
TABN (Al-Si合金ボンディングワイヤ)
TABR (パワーデバイス用Alボンディングリボン)
CP-1 (パワーデバイス用Cuボンディングワイヤ)

TANW – パワーデバイス用アルミニウムボンディングワイヤ

■特長

IGBTやMOSFETなど様々なパワーデバイス、モジュールで数多くの使用実績がある
電気自動車のリチウムイオン電池接続用としても使われる
良好なボンディング性や優れた耐湿性を持つ
50m－1000m 様々な巻長さで提供が可能

TANW－パワーデバイス用アルミニウムボンディングワイヤ

TANWのボンディング例

TANWの用途-リチウムイオン電池

■Cross Section after Pressure Cooker Test

	Time (hrs.)
	20	100	1000
TANW
Pure Al

Cross Section after PCT (Wire Dia.300µm)
PCT Condition : 121degC 100%RH 2atm

■Wire Diameter

Diameter	µm	100	125	150	175	200	250	300	350	380	400	450	500
Diameter	mil	4	5	6	7	8	10	12	14	15	16	18	20

TABN – アルミニウムシリコン合金ボンディングワイヤ

■特長

シリコンの分布が均一
安定した機械的特性
良好な耐腐食性

■Si Distribution in Wire

[Si Distribution in Wire]Upper : Homogeneous, Lower : Heterogeneous

■Loop Shape

COB
TABN Φ30µm SR typeのLoop Shape
TABN Φ30µm SR type

DIP (Ceramics)
TABW Φ30µm SR typeのLoop Shape
TABW Φ30µm SR type

TABR – パワーデバイス用アルミニウムボンディングリボン

■特長

パワーデバイスや電池接続用に使用される
特に低抵抗、大電流電圧、高信頼性が求められる出力密度の高いデバイスに適している
TANWと同等の耐湿性を持つ
表面が平滑で清浄なため安定した接合が可能

TABR －パワーデバイス用アルミニウムボンディングリボン

TABR のボンディング例

■Cross Section Shape of TABR

TABRの断面構造
Width : 2.0mm
Thickness : 0.2mm

■Ribbon Size

TABRの適用サイズ一覧表

＊その他のサイズについてはお問い合わせください。

CP-1 – パワーデバイス用銅ボンディングワイヤ

■特長

パワーデバイスや電池接続用に使用される
特に低電力損失や耐熱性が求められるデバイスに適している
材料が銅なので電気伝導性や溶断電流値が優れている

CP-1 －パワーデバイス用銅ボンディングワイヤ

CP-1のボンディング例

■Electrical Resistance and Fusing Current

Electrical Resistance at 20mm (mΩ)
CP-1のElectrical Resistance at 20mm (mΩ)比較グラフ：Al/Cu/Ag

　Fusing Current at 20mm (A)

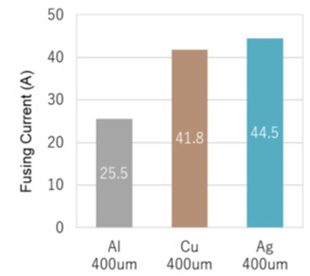

CP-1のFusing Current at 20mm (A)比較グラフ：Al/Cu/Ag

※値は測定値であり、保証値ではありません。

■Wire Diameter

Diameter	µm	200	250	300	350	380	400	450	500
Diameter	mil	8	10	12	14	15	16	18	20

テクニカルデータのダウンロード

テクニカルデータは以下のバナーよりダウンロードいただけます。
