「改質触媒・変成触媒・PROX触媒」とは
都市ガスや天然ガス、その他有機物より高純度の水素を製造するプロセスで用いられる触媒群です。改質触媒は炭化水素と水蒸気から水素と一酸化炭素を取り出し、変成触媒は一酸化炭素と水蒸気を水素と二酸化炭素に変換する事で一酸化炭素を除去、PROX触媒は最終的に残存する１％以下の一酸化炭素を更に数ppm迄除去します。燃料電池や水素発生器の改質システムに多くの実績を持つ高性能な貴金属系触媒です。

水素生成プロセスに活用する触媒をOne Stopでご提供します。

都市ガスや天然ガスから水素を取り出して燃料電池や化学合成に利用するための改質型水素発生装置には水蒸気改質触媒、変性触媒、PROX触媒が搭載されることで高純度の水素を得る事が出来ます。当社ではこの3種の触媒を供給可能です。

PROX = Preferential Oxidation(一酸化炭素選択酸化)

水素生成プロセスの概要

改質触媒　：メタン等の炭化水素化合物から水素と一酸化炭素を生成
変性触媒　：一酸化炭素と水から水素と二酸化炭素を生成
PROX触媒：改質プロセスガス中に含まれるCOガスを選択的にCO₂に酸化

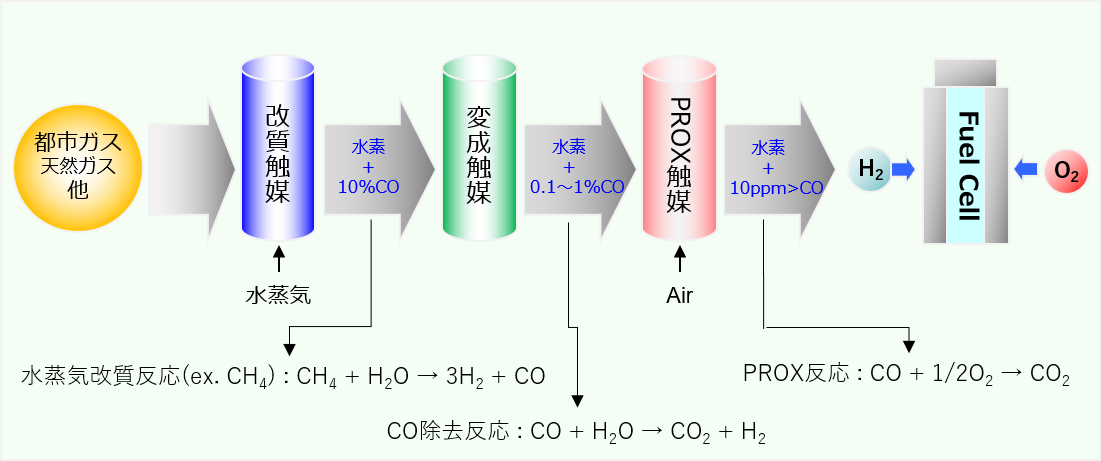

使われ方の一例（燃料電池）

改質触媒

田中貴金属の「改質触媒」

水蒸気改質触媒は、都市ガスや天然ガスなどの炭化水素から水素を生成する触媒です。当社の改質触媒は燃料電池へ供給される水素をはじめ様々な改質反応用の触媒として数多くの客様へご利用されています。

特長

ルテニウムやロジウムで様々な触媒要求へ対応
幅広い温度領域で高い活性を維持
低貴金属担持量でも高い活性を維持し、低コストでの触媒提供が可能

主な製品ラインナップ

製品名	貴金属種	粒径(篩別)	特長
TRC10-10A	Ru	Φ約2mm	低貴金属担持量高活性
TRC10-24.5A	Ru		高活性・高耐久品
TRC413-2.4A	Rh		副生アンモニア抑制カーボン析出抑制

サンプル提供、貴金属担持量の情報等についてはNDAの締結をお願いしております。
お客様のご要望に合わせたカスタマイズ触媒の試作･受注生産等のご相談も承っております。

改質反応特性

メタン改質特性

TRC10-10A〔Ru〕

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	1,000 - 5,000 /h
S/C	2.75

[メタン改質特性- S/C比依存性試験結果グラフ] TRC10-10A — メタン改質 S/C比依存性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	3,000 /h
S/C	2.5,2.75,3.0

*ラボ試験による参考データ
触媒の評価条件、作製条件、使用環境等によりデータは変化するため目安としてのデータです。

TRC10-24.5A〔Ru〕

[メタン改質特性- SV依存性試験結果グラフ] TRC10-24.5A — メタン改質　SV依存性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	1,000 - 5,000 /h
S/C	2.75

[メタン改質特性- S/C比依存性試験結果グラフ] TRC10-24.5A — メタン改質 S/C比依存性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	3,000 /h
S/C	2.5,2.75,3.0

*ラボ試験による参考データ
触媒の評価条件、作製条件、使用環境等によりデータは変化するため目安としてのデータです。

TRC413-2.4A〔Rh〕

[メタン改質特性- SV依存性試験結果グラフ] TRC413-2.4A — メタン改質　SV依存性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	1,000 - 5,000 /h
S/C	2.75

[メタン改質特性- S/C比依存性試験結果グラフ] TRC413-2.4A — メタン改質 S/C比依存性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	3,000 /h
S/C	2.5,2.75,3.0

*ラボ試験による参考データ
触媒の評価条件、作製条件、使用環境等によりデータは変化するため目安としてのデータです。

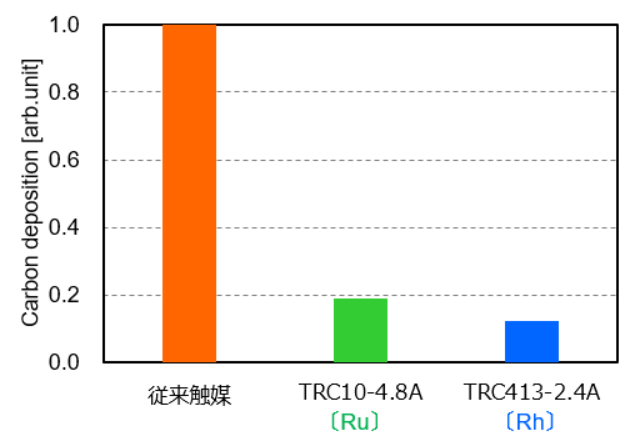

カーボン析出特性

【Test Condition】
Item	Value(Unit)
Gas Type	CH₄
SV(wet)	500 /h
S/C	0
Reaction Temp. (Electric furnace)	700℃
Reaction time	3hrs

*ラボ試験による参考データ
触媒の評価条件、作製条件、使用環境等によりデータは変化するため目安としてのデータです。

従来品と比べTRC10およびTRC413はカーボン析出を大幅に抑制可能

変成触媒

田中貴金属の「変成触媒(水性ガスシフト反応触媒)」

変成触媒(水性ガスシフト反応触媒)は、改質反応後に含まれる一酸化炭素と水を反応させる事でCO₂に転換するための触媒です。
活性の高い貴金属触媒を選定する事で低温化や小容量化を期待することができます。

特長

低温域で平衡組成に近いCO除去性能
高SV設計で改質システムのコンパクト化を図る

主な製品ラインナップ

製品名	貴金属種	粒径(篩別)	特長
TSC30Aシリーズ	Pt	Φ約2mm	高活性・高耐久品

サンプル提供、貴金属担持量の情報等についてはNDAの締結をお願いしております。
お客様のご要望に合わせたカスタマイズ触媒の試作･受注生産等のご相談も承っております。

水性ガスシフト触媒の反応特性

TSC30Aシリーズ〔Pt〕

反応式：CO + H₂O → CO₂ + H₂

反応条件の違いによるCO除去性能

【Test Condition】
Item	Value(Unit)
CH₄	1%
CO	7%
CO₂	7%
H₂O	35%
H₂	50%
GHSV(h-1)	7,500 /h

[反応条件の違いによるCO除去性能比較グラフ] GHSV(h-1):5,000/h

【Test Condition】
Item	Value(Unit)
CH₄	1%
CO	2%
CO₂	13%
H₂O	30%
H₂	54%
GHSV(h-1)	5,000 /h

*ラボ試験による参考データ
触媒の評価条件、作製条件、使用環境等によりデータは変化するため目安としてのデータです。

一酸化炭素選択酸化(PROX)触媒

田中貴金属の「PROX触媒」

PROX触媒は改質ガス中に含まれる一酸化炭素を酸素によって選択的に酸化除去するための触媒です。一酸化炭素は固体高分子型燃料電池の電極を被毒させ電池性能を劣化させるため、改質ガス中の一酸化炭素濃度を10ppm以下にする必要があります。当社ではお客様の要求を満足するために選択性に優れた高品質のPROX触媒を提供します。
