귀금속 클래드 (Clad) 재료

귀금속 클래드 (Clad) 재료

얇게 부착하는 것에서 두껍게 부착하는 것까지 자유롭게 다층화, 다조화가 가능. 그리고 폭, 두께를 자유롭게 선택할 수 있는 장척재 입니다.

귀금속 클래드(Clad) 재료 제품 이미지

구리, 철계 재료를 베이스로 귀금속을 클래드 (Clad) 한 장척재. 독자적인 연속 접합 기술에 의해 다층화, 다조화, 폭, 두께의 자유도를 더욱 높였습니다. 필요 최소한의 귀금속으로 최대의 효과를 발휘하는 저비용 재료입니다. 요청에 따라 베릴륨 동의 베이스 재료 나 솔더 접합 클래드 (Clad) 재료도 제공 가능합니다.

귀금속 클래드 (Clad) 재료

■특징

  • 얅게 부착(0.5 µm 두께)하는 것에서 두껍게 부착(총 두께의 1/2)하는 것까지의 광범위에 대응
  • 밀착 강도와 자유도가 높은 굽힘 강도를 실현
  • 마무리 정밀도가 높은 장척재 재료를 공급
인레이 (더블)
인레이 (특수)
오버레이 (더블)
톱레이

■치수 정밀도

총판 두께 (㎜) 치수 허용차 (㎜)
두께 폭
< 0.05 ±0.003 ±0.05
0.05 – < 0.10 ±0.005 ±0.05
0.10 – < 0.30 ±0.01 ±0.1
0.30 – < 0.60 ±0.02 ±0.15
0.60 – ≤ 1.00 ±0.03 ±0.2

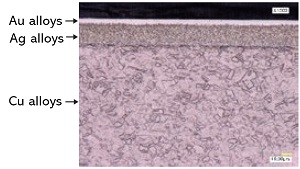

■접합부 단면

[접합부 단면] Au 합금, Ag 합금, Cu 합금

■재질 조합의 예

귀금속 재료 베이스재 형상 총판 두께 (㎜) 총판 폭 (㎜) 부착 폭 (㎜) 부착 두께비
AgPd
AgPdCu
SP-1
SP-2		 C7701
GMX215
GMX96
CuNi20
C5212		 I 0.025 – 0.5 7 – 30 0.5 – 5.0 1/20 – 1/2
AgCuNi
CDF-2
AgNi		 C1020
C2680
C5212		 I 0.1 – 1.0 7 – 50 1.0 – 10.0 1/20 – 2/3
Ag 솔더재 KOV O 0.05 – 0.6 7 – 30 7 – 30 1/15 – 1/3
  1. 형상의 I는 인레이 타입, O는 오버레이 타입
  2. 재질・형상・치수에 관해서는 상담해 주십시오.

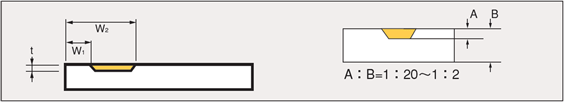

폭 정밀도　　　　　　　　　　　　　　　　　　　　　　　부착 두께 비율

폭 정밀도, 부착 두께 비율의 설명도
  1. W1,W2 ＝ ±0.3
  2. 측정 기준과 공차에 관해서는 문의하시기 바랍니다.

■용도

  • 마이크로모터용 브러시, 커뮤테이터
  • 센서, 스위치, 릴레이, 커넥터 등
＜습동 접점 클래드 (Clad)＞ 습동 접점 클래드

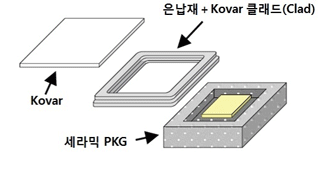

＜봉지 용 클래드 (Clad)＞ 봉지 용 클래드
＜개폐 접점 클래드 (Clad)＞ 개폐 접점 클래드

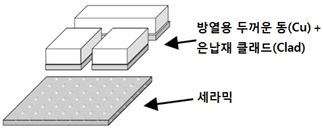

＜방열용 클래드 (Clad)＞ 방열용 클래드

■접점재의 종류

주요 용도: 마이크로모터용 브러시, 센서
제품명 조성 (wt%) 비커스 경도
(참고치)
Pt Au Ag Pd 기타
SP-1 10 10 30 35 Cu,기타 270 – 360
SP-3 0.5 － 40 43 Cu 230 – 320
AgPd50 － － 50 50 － 160 – 230
AgPd30 － － 70 30 － 140 – 210
주요 용도: 마이크로모터용 커뮤테이터, 슬라이드 스위치
제품명 조성 (wt%) 비커스 경도
(참고치)
Pt Au Ag Pd 기타
SP-2 5 70 10 － Cu,기타 170～210
CDF-2 － － 92.5 － Cu,기타 120～170
AgCuNi － － 95.5 － Cu,기타 110～160
CDF-4 － － 98.2 0.5 Cu,기타 85～140

■베이스 재료의 종류

  • C1020, C5210, C7701, CuNiSn계, BeCu, 코바르, 콜슨계 등 용 도에 맞는 베이스재료로 된 클래드
    (Clad)제품을 공급합니다.
    접점재와의 조합은 문의하시기 바랍니다.
