高純度蒸鍍、接合、密閉封裝材料產品圖片

高品質產品一應俱全。

從使用於半導體零件的蒸鍍材料,到精密零件之接合、氣密封裝的多品種產品一應俱全。
此外,Au純度比以往產品較高的高品質Au蒸鍍材料 – SJeva也加入陣容。於細微佈線與醫療儀器用途方面,對提升生產性與削減成本做出貢獻。

高純度蒸鍍、接合、密閉封裝材料 概要

特色

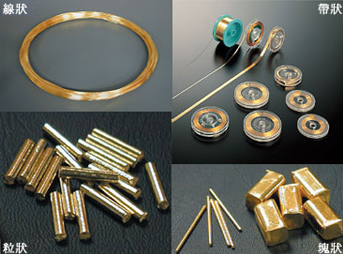

  • 金類合金可製造成線狀、帶狀、粒狀、塊狀及球狀
  • 抑制氣體混入、防止添加元素氧化的產品
使用範例
種類
形狀
線狀 帶狀 粒狀 塊狀 球狀
Au (純度99.99%、99.999% )
AuSb1.0
AuZn5.0
AuSi3.15
AuBe1.0
AuGe12.5
AuSn20

・亦可對應刊載產品以外的組成。
・金錫蒸鍍材料可在AuSn18%~30%的較寬組成範圍內製造。

用途

固晶(Die bonding)、晶圓蒸鍍用、接合、氣密封裝等

金類合金系列

  • 線狀
    金類合金系列_線狀
  • 帶狀
    金類合金系列_帶狀
  • 粒狀
    金類合金系列_粒狀
  • 塊狀
    金類合金系列_塊狀

AuGe球
AuGe球

高品質金蒸鍍材:SJeva

高品質金蒸鍍材:SJeva(粒狀)產品圖片
SJeva(粒狀)

於半導體與醫療儀器用途方面,對提升生產性與削減成本做出貢獻

與以往的產品相比,夾雜在產品中的非金屬夾雜物極為稀少,因此能夠減少貴金屬的使用、透過減少製程提升生產性與削減成本,並提高回收再利用性。

特色

  • 與以往產品相比,減少蒸鍍材料中所存在的氧化物、硫化物等非金屬物質
  • 蒸鍍材料溶解時凝集於表層的污垢成分有所減少,因此無須再進行清洗製程
  • 可縮短成膜前的預熱時間,並減少無助於成膜的蒸鍍材料的消耗
  • 抑制成膜時蒸鍍源所產生的飛濺現象,並減少高速蒸鍍時基板上的顆粒附著量

於半導體領域中的細微佈線、MEMS或光學裝置(Optical device)、LED、醫療儀器方面,對提升終端用戶的生產性、削減成本做出貢獻

SEM照片

  • 溶解前
    SJeva SEM照片:溶解前
  • 溶解後
    SJeva SEM照片:溶解後
